法兰连接螺栓载荷及安装需用扭矩计算

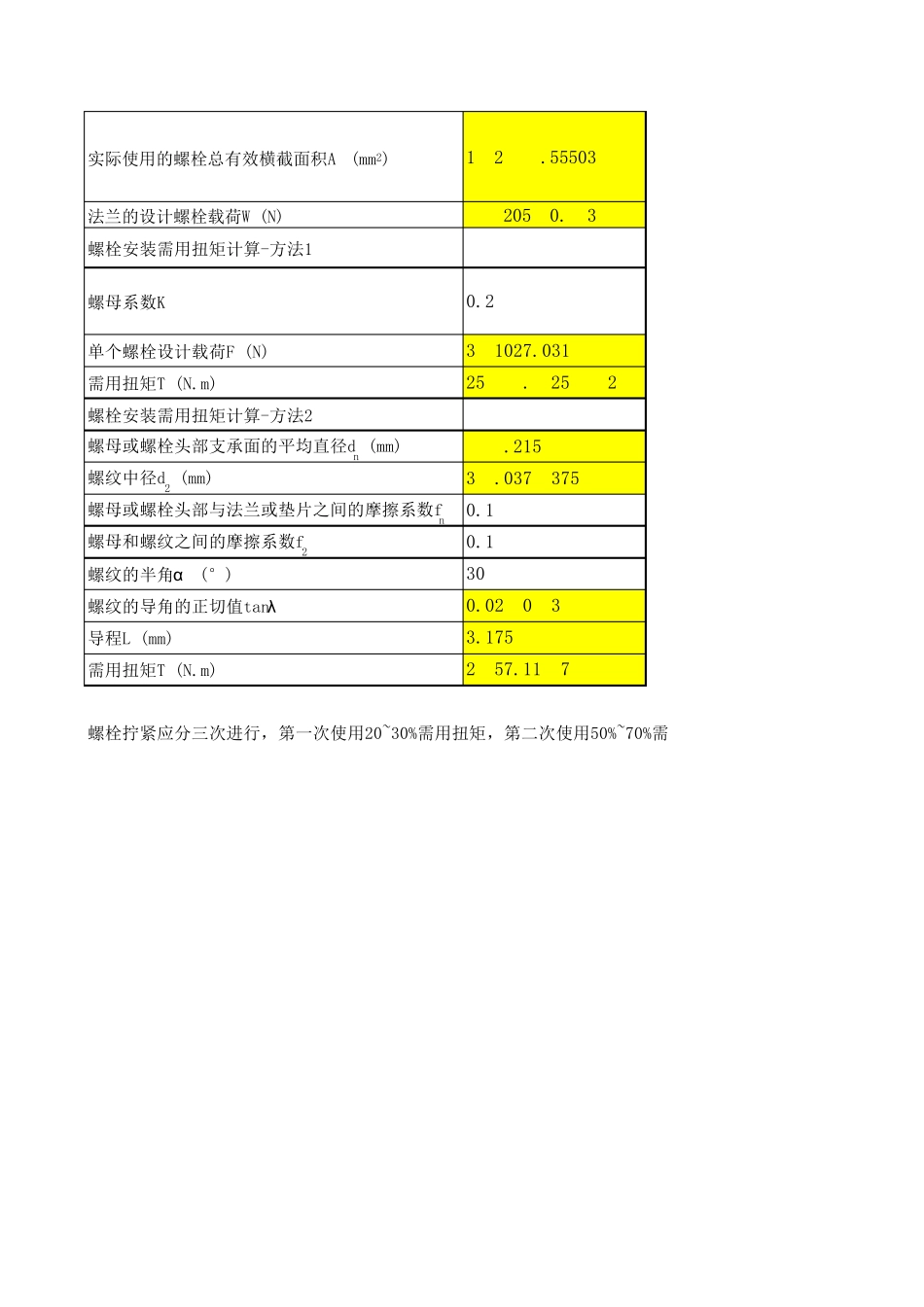

法兰连接螺栓载荷及安装需用扭矩计算_第1页
1/6
法兰连接螺栓载荷及安装需用扭矩计算_第2页
2/6
法兰连接螺栓载荷及安装需用扭矩计算_第3页
3/6
参数法兰的设计螺栓载荷计算设计压力P (Mpa)17设计温度 (℃)30螺栓材料SA-193 B7螺栓数量n20螺栓公称尺寸螺栓公称直径D (mm)1 1/2" 8UN38.1螺母支承面直径F (mm)螺距PB (mm)60.333.175常温下螺栓材料许用应力Sa (Mpa)507设计温度下螺栓材料许用应力Sb (Mpa)507垫片反力作用直径G (mm)448用于确定b0的宽度,基于可能的垫片接触宽度N(mm)用于确定b0的宽度,基于法兰面和垫片的接触宽度w (mm)22.5垫片或接头接触面有效密封宽度b (mm)8.385254916垫片基准密封宽度b0 (mm)11.25垫片系数m3垫片或接头接触面单位密封载荷y (Mpa)69内压产生的总端部力H (N)2678394.88总的接触面压缩载荷HP (N)1203161.991操作工况下最小需要螺栓载荷Wm1 (N)3881556.871密封工况下最小需要螺栓载荷Wm2 (N)813903.6998操作工况下最小需要螺栓横截面积Am1 (mm2)7655.930712密封工况下最小需要螺栓横截面积Am2 (mm2)1605.332741最小需要螺栓横截面积Am (mm2)7655.930712操作工况法兰的设计螺栓载荷W1 (N)3881556.871密封工况法兰的设计螺栓载荷W2 (N)6820540.636单个螺栓有效横截面积A (mm2)962.4777515实际使用的螺栓总有效横截面积Ab (mm2)19249.55503法兰的设计螺栓载荷W (N)6820540.636螺栓安装需用扭矩计算-方法1螺母系数K0.2单个螺栓设计载荷F (N)341027.0318需用扭矩T (N.m)2598.625982螺栓安装需用扭矩计算-方法2螺母或螺栓头部支承面的平均直径dn (mm)49.215螺纹中径d2 (mm)36.0378375螺母或螺栓头部与法兰或垫片之间的摩擦系数fn0.16螺母和螺纹之间的摩擦系数f20.16螺纹的半角α (°)30螺纹的导角的正切值tanλ0.028043688导程L (mm)3.175需用扭矩T (N.m)2657.118769螺栓拧紧应分三次进行,第一次使用20~30%需用扭矩,第二次使用50%~70%需说明ASME VIII-1 强制性附录2有MAWP时校核应使用MAWP选择螺栓尺寸参见ASME VIII-1, TABLE 2-5.2,除了图2-4 sketch(1)的注释外,当b0小于等于6mm时,G等于垫片接触面平均直径;当b0大于6mm时,G等于垫片接触面外径-2b见ASME VIII-1, TABLE 2-5.2见ASME VIII-1, TABLE 2-5.2如果b0小于等于6,则等于b0,如果b0大于6,等于2.5*b0^0.5参考ASME VIII-1, TABLE 2-5.2见ASME VIII-1, TABLE 2-5.1 [2-5(c) note1]见ASME VIII-1, TABLE 2-5.1 [2-5(c) note1]0.785G2P2b*3.14GmPH+HP3.14GbyWm1/SbWm2/SaMax(Am1,Am2)Wm1(Am+Ab)*Sa/2螺纹根部直径处或无螺纹部分...
