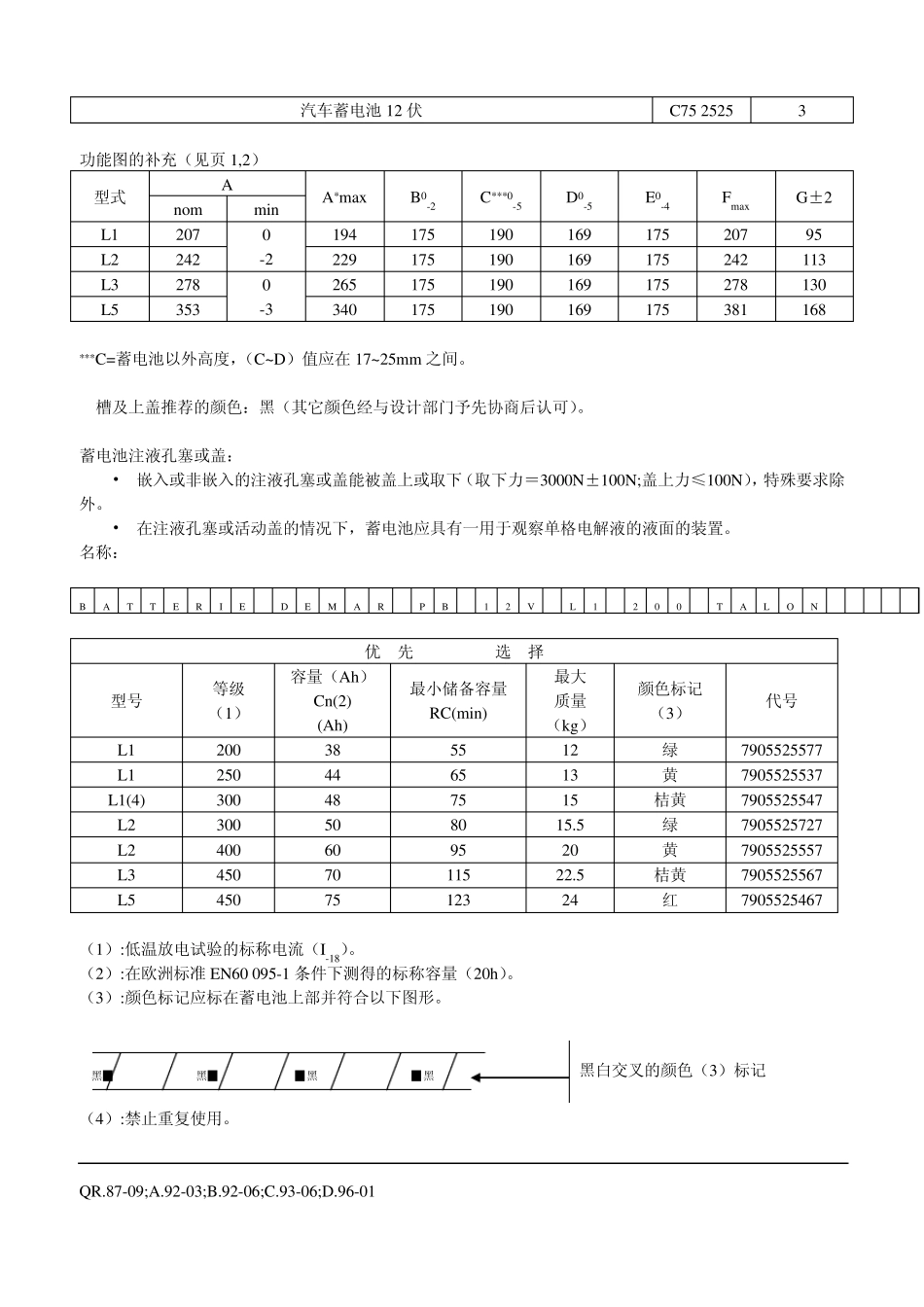

雪铁龙 图案 A 汽车蓄电池12 伏 重复使用汽车零件 C75 2525 1996.01 1/21 1-槽型式：L1 L2 L3 见附图 • 在尺寸D 平面内，蓄电池的形状应满足15×15 角钢放在长边上不会摇晃掉下。 • • 必须的定位槽。 见《功能图的补充》页 3。 QR.87-09;A.92-03;B.92-06;C.93-06;D.96-01 标标 图案 汽车蓄电池12 伏 C75 2525 2 2-槽型式：L5 • 在尺寸D 平面内，蓄电池的形状应满足15×15 角钢放在长边上不会摇晃掉下。 • • 必须的定位槽。 见《功能图的补充》页 3。 QR.87-09;A.92-03;B.92-06;C.93-06;D.96-01 汽车蓄电池12 伏 C75 2525 3 功能图的补充（见页1,2） 型式 A A*max B0-2 C***0-5 D0-5 E0-4 Fmax G±2 nom min L1 207 0 -2 194 175 190 169 175 207 95 L2 242 229 175 190 169 175 242 113 L3 278 0 -3 265 175 190 169 175 278 130 L5 353 340 175 190 169 175 381 168 ***C=蓄电池以外高度，（C~D）值应在17~25mm 之间。 槽及上盖推荐的颜色：黑（其它颜色经与设计部门予先协商后认可）。 蓄电池注液孔塞或盖： • 嵌入或非嵌入的注液孔塞或盖能被盖上或取下（取下力＝3000N±100N;盖上力≤100N），特殊要求除外。 • 在注液孔塞或活动盖的情况下，蓄电池应具有一用于观察单格电解液的液面的装置。 名称： B A T T E R I E D E M A R P B 1 2 V L 1 2 0 0 T A L O N 优 先 选 择 型号 等级 （1） 容量（Ah） Cn(2) (Ah) 最小储备容量 RC(min) 最大 质量 （kg） 颜色标记 （3） 代号 L1 200 38 55 12 绿 7905525577 L1 250 44 65 13 黄 7905525537 L1(4) 300 48 75 15 桔黄 7905525547 L2 300 50 80 15.5 绿 7905525727 L2 400 60 95 20 黄 7905525557 L3 450 70 115 22.5 桔黄 7905525567 L5 450 75 123 24 红 7905525467 （1）:低温放电试验的标称电流（I-18）。 （2）:在欧洲标准 EN60 095-1 条件下测得的标称容量（20h）。 （3）:颜色标记应标在蓄电池上部并符合以下图形。 黑▉ 黑▉ ▉黑 ▉黑 黑白交叉的颜色（3）标记 （4）:禁止重复使用。 QR.87-09;A.92-03;B.92-06;C.93-06;D.96-01 汽车蓄电池 12 伏 C75 2525 4 目录 1－主题内容 7－物理－化学特性 2－引用文件 7.1 耐热冲击能力 3－一般...
