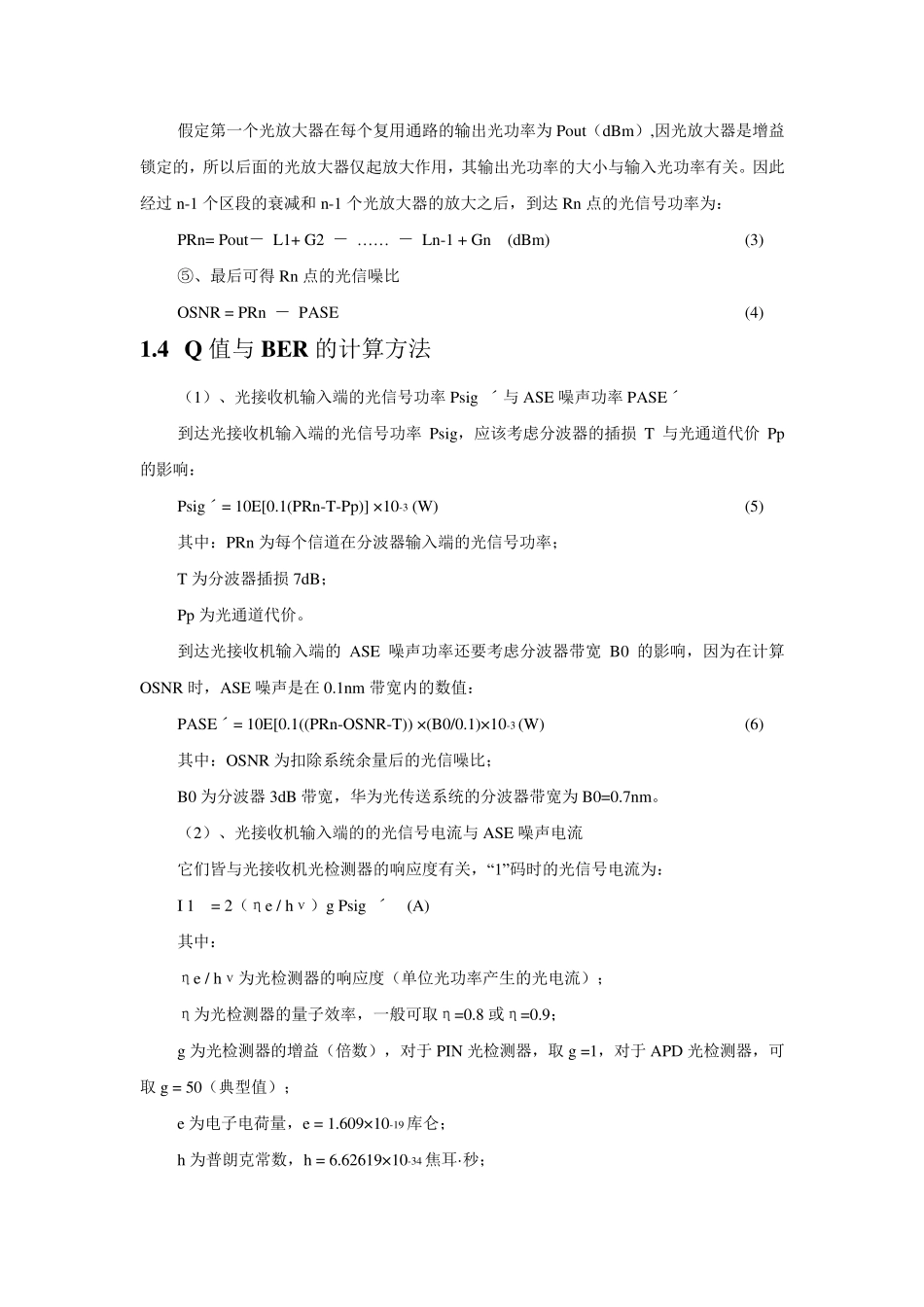

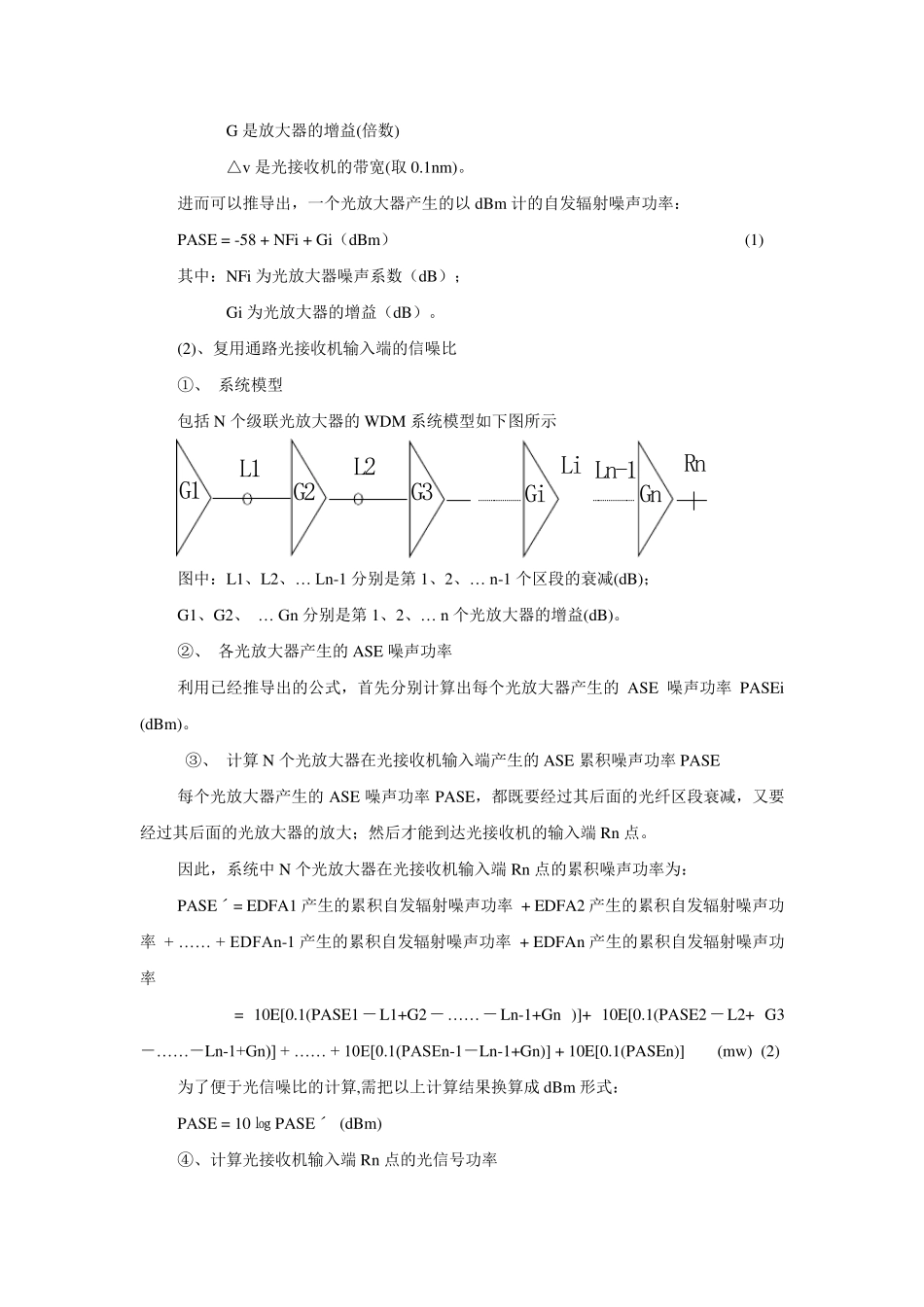

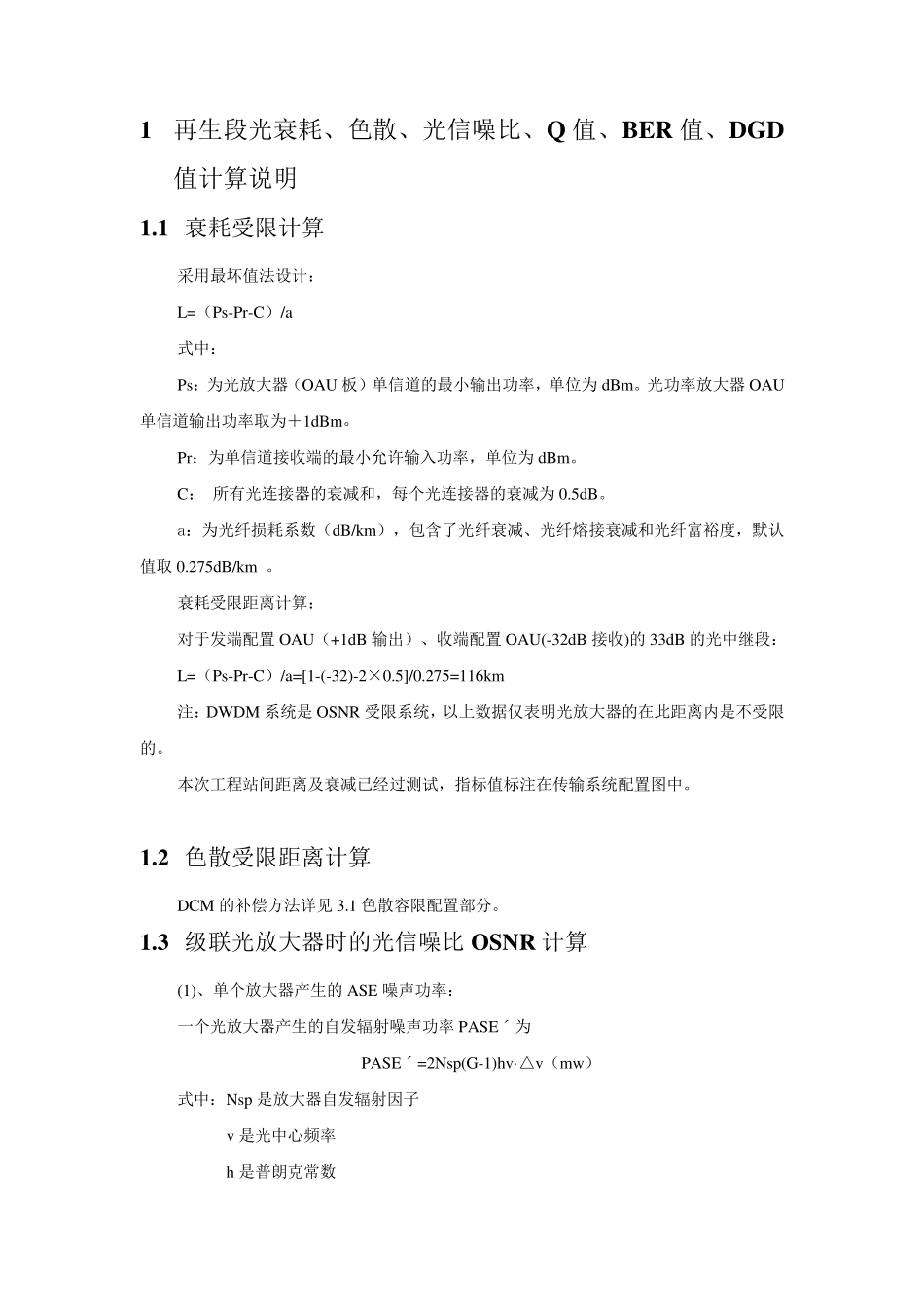

1 再生段光衰耗、色散、光信噪比、Q 值、BER 值、DGD值计算说明 1.1 衰耗受限计算 采用最坏值法设计： L=（Ps-Pr-C）/a 式中： Ps：为光放大器（OAU 板）单信道的最小输出功率，单位为dBm。光功率放大器OAU单信道输出功率取为＋1dBm。 Pr：为单信道接收端的最小允许输入功率，单位为dBm。 C： 所有光连接器的衰减和，每个光连接器的衰减为0.5dB。 a：为光纤损耗系数（dB/km），包含了光纤衰减、光纤熔接衰减和光纤富裕度，默认值取0.275dB/km 。 衰耗受限距离计算： 对于发端配置OAU（+1dB 输出）、收端配置OAU(-32dB 接收)的33dB 的光中继段： L=（Ps-Pr-C）/a=[1-(-32)-2×0.5]/0.275=116km 注：DWDM 系统是 OSNR 受限系统，以上数据仅表明光放大器的在此距离内是不受限的。 本次工程站间距离及衰减已经过测试，指标值标注在传输系统配置图中。 1.2 色散受限距离计算 DCM 的补偿方法详见 3.1 色散容限配置部分。 1.3 级联光放大器时的光信噪比OSNR 计算 (1)、单个放大器产生的ASE 噪声功率： 一个光放大器产生的自发辐射噪声功率PASEˊ为 PASEˊ=2Nsp(G-1)hv·△v（mw） 式中：Nsp 是放大器自发辐射因子 v 是光中心频率 h 是普朗克常数 G 是放大器的增益(倍数) △v 是光接收机的带宽(取0.1nm)。 进而可以推导出，一个光放大器产生的以dBm 计的自发辐射噪声功率： PASE = -58 + NFi + Gi（dBm） (1) 其中：NFi 为光放大器噪声系数（dB）； Gi 为光放大器的增益（dB）。 (2)、复用通路光接收机输入端的信噪比 ①、 系统模型 包括N 个级联光放大器的WDM 系统模型如下图所示 G1G2G3GiGnL1L2Li Ln-1Rn 图中：L1、L2、… Ln-1 分别是第1、2、… n-1 个区段的衰减(dB)； G1、G2、 … Gn 分别是第1、2、… n 个光放大器的增益(dB)。 ②、 各光放大器产生的ASE 噪声功率 利用已经推导出的公式，首先分别计算出每个光放大器产生的ASE 噪声功率PASEi (dBm)。 ③、 计算N 个光放大器在光接收机输入端产生的ASE 累积噪声功率PASE 每个光放大器产生的ASE 噪声功率PASE，都既要经过其后面的光纤区段衰减，又要经过其后面的光放大器的放大；然后才能到达光接收机的输入端Rn 点。 因此，系统中N 个光放大器在光接收机输入端Rn 点的累积噪声功率为： PASEˊ= EDFA1 产生的累积自发辐射噪声功率 + EDFA2 产生的累积自发辐射噪声功率 + … … + EDFAn...
