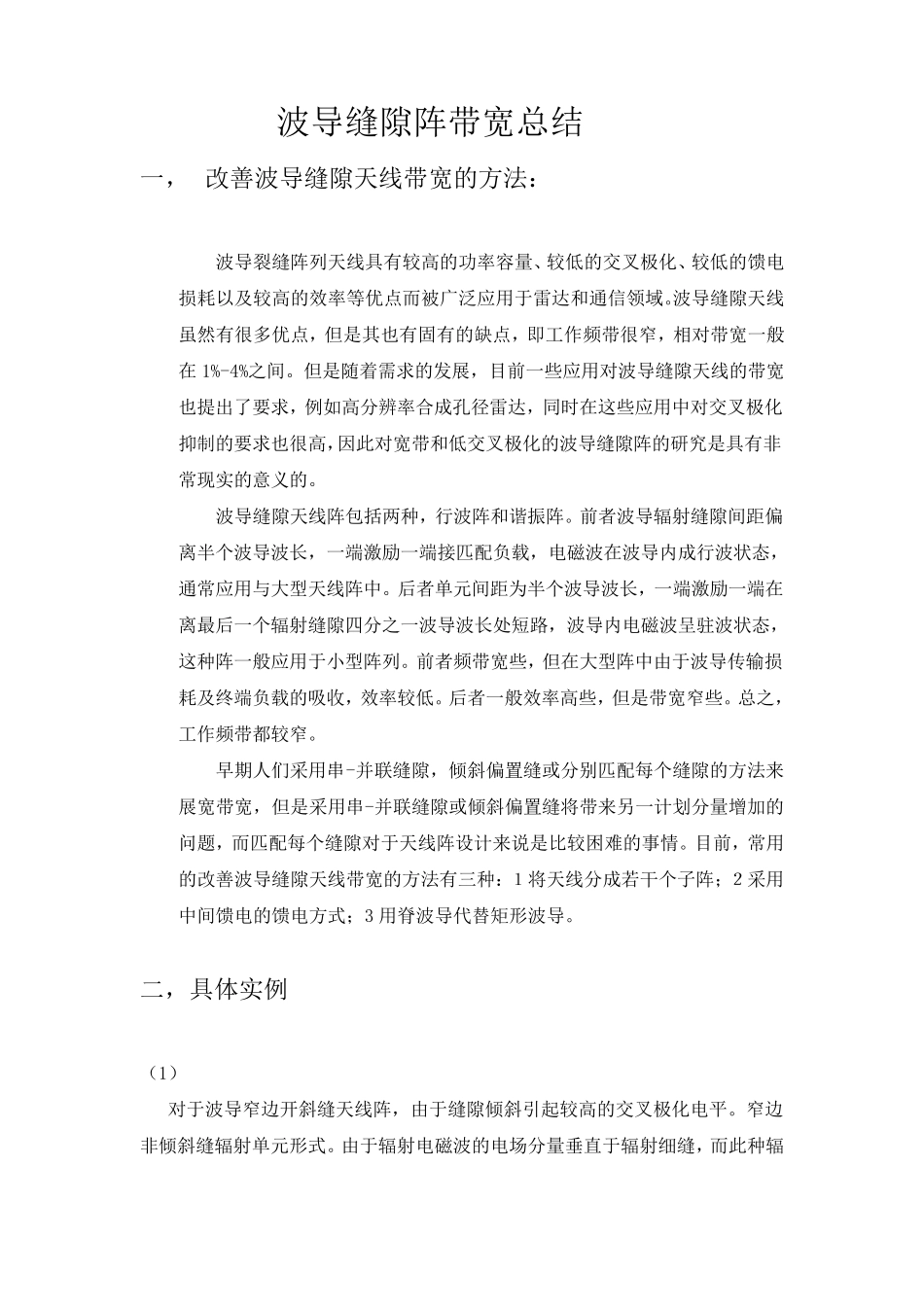

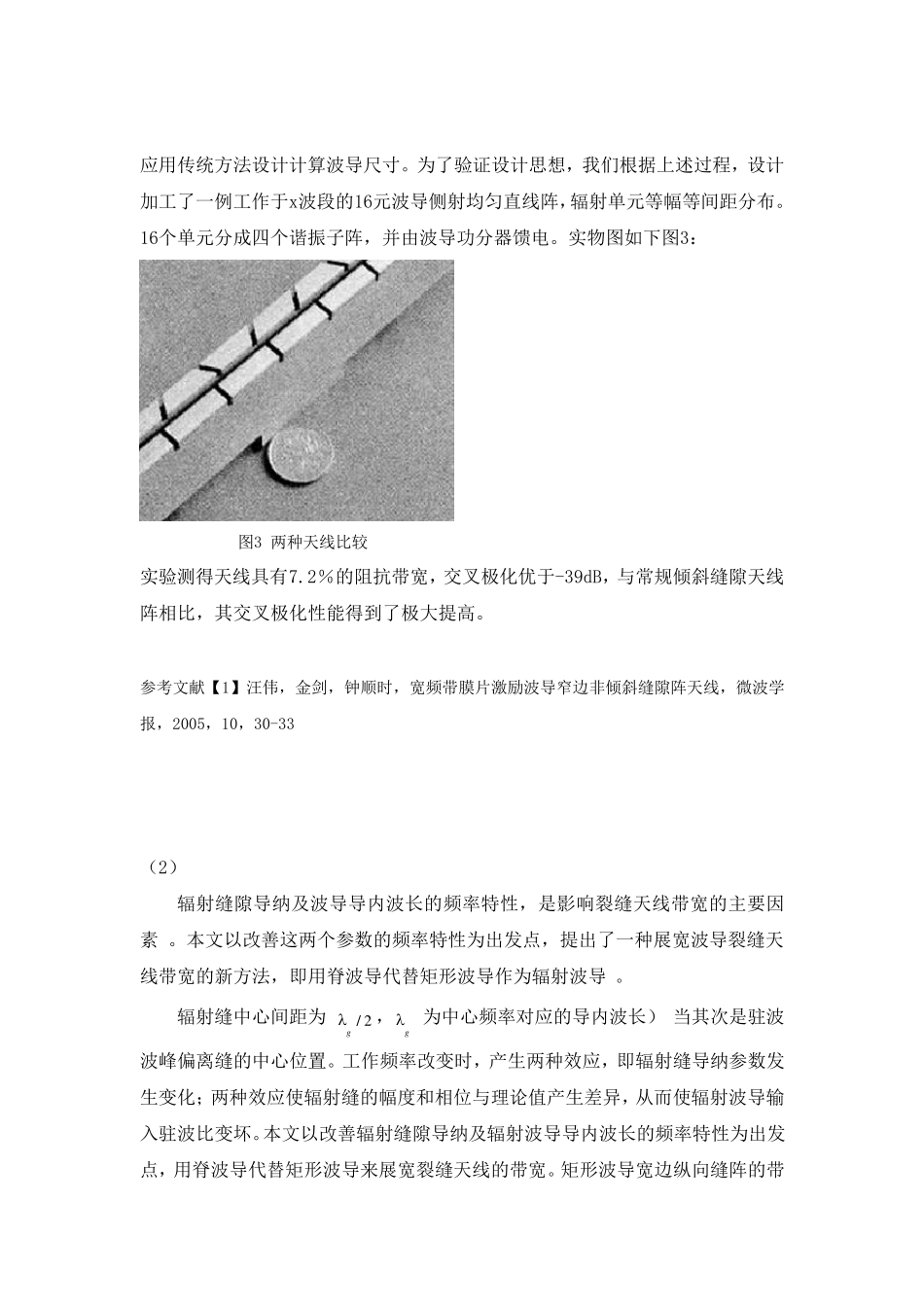

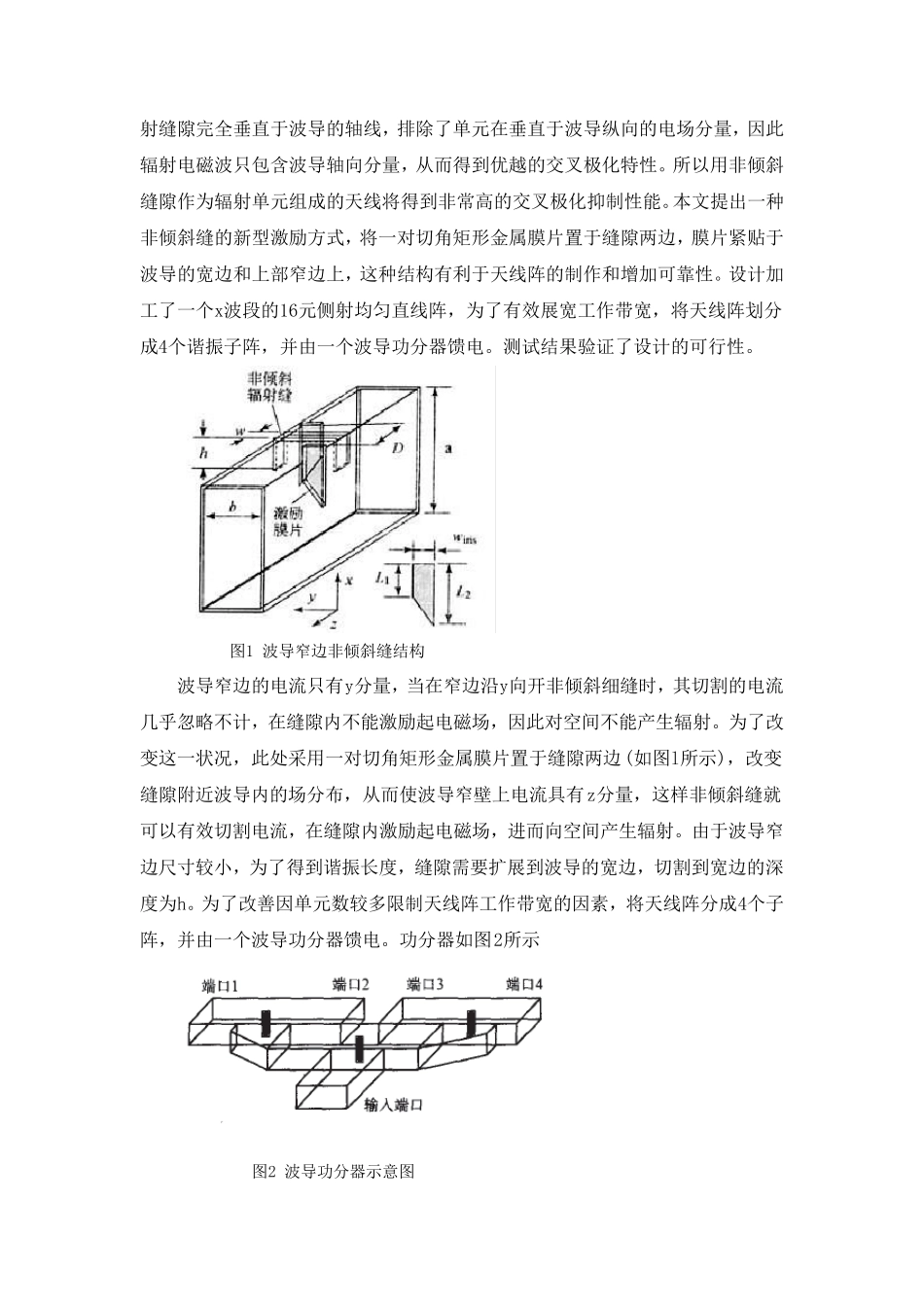

波导缝隙阵带宽总结 一， 改善波导缝隙天线带宽的方法： 波导裂缝阵列天线具有较高的功率容量、较低的交叉极化、较低的馈电损耗以及较高的效率等优点而被广泛应用于雷达和通信领域。波导缝隙天线虽然有很多优点，但是其也有固有的缺点，即工作频带很窄，相对带宽一般在 1%-4%之间。但是随着需求的发展，目前一些应用对波导缝隙天线的带宽也提出了要求，例如高分辨率合成孔径雷达，同时在这些应用中对交叉极化抑制的要求也很高，因此对宽带和低交叉极化的波导缝隙阵的研究是具有非常现实的意义的。 波导缝隙天线阵包括两种，行波阵和谐振阵。前者波导辐射缝隙间距偏离半个波导波长，一端激励一端接匹配负载，电磁波在波导内成行波状态，通常应用与大型天线阵中。后者单元间距为半个波导波长，一端激励一端在离最后一个辐射缝隙四分之一波导波长处短路，波导内电磁波呈驻波状态，这种阵一般应用于小 型阵列。前者频带宽些，但在大型阵中由 于波导传 输 损耗及终 端负载的吸 收 ，效率较低。后者一般效率高些，但是带宽窄些。总之，工作频带都 较窄。 早 期 人 们 采 用串 -并 联 缝隙，倾 斜 偏置 缝或 分别 匹配每 个缝隙的方法来展宽带宽，但是采 用串 -并 联 缝隙或 倾 斜 偏置 缝将 带来 另 一计 划 分量增 加 的问 题 ，而匹配每 个缝隙对于天线阵设 计 来 说 是比 较困 难 的事 情 。目前，常用的改善波导缝隙天线带宽的方法有三 种：１ 将 天线分成若 干 个子 阵； ２ 采 用中间馈电的馈电方式 ； 3 用脊 波导代 替 矩 形 波导。 二 ，具体 实例 （ 1） 对于波导窄边 开 斜 缝天线阵，由 于缝隙倾 斜 引 起 较高的交叉极化电平 。窄边非倾 斜 缝辐射单元形 式 。由 于辐射电磁波的电场 分量垂 直 于辐射细 缝，而此种辐射缝隙完全垂直于波导的轴线，排除了单元在垂直于波导纵向的电场分量，因此辐射电磁波只包含波导轴向分量，从而得到优越的交叉极化特性。所以用非倾斜缝隙作为辐射单元组成的天线将得到非常高的交叉极化抑制性能。本文提出一种非倾斜缝的新型激励方式，将一对切角矩形金属膜片置于缝隙两边，膜片紧贴于波导的宽边和上部窄边上，这种结构有利于天线阵的制作和增加可靠性。设计加工了一个x波段的16元侧射均匀直线阵，为了有效展宽工作带宽，将天线阵划分成4个谐振子阵，并由一个波导功分器馈电。测试结果验证了设计的可行性...
