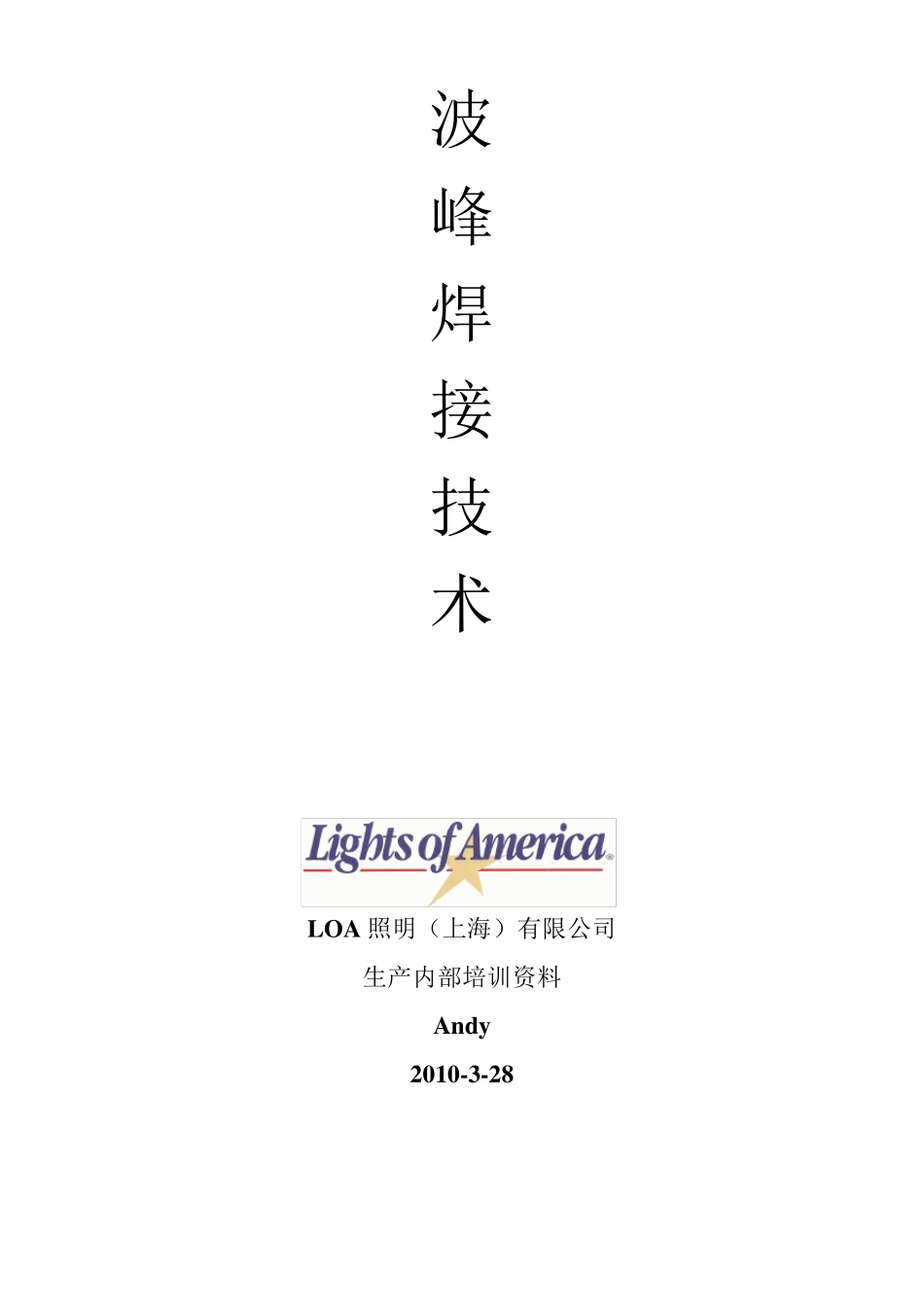

波 峰 焊 接 技 术 LOA 照明（上海）有限公司 生产内部培训资料 Andy 2010-3-28 第 一 节 ： 波 峰 焊 简 介 叙 述 什 么 叫 浸 焊 ， 什 么 叫 波 峰 焊 ？ 答 ： 浸 焊 是 让 插 好 元 器 件 的 印 制 电 路 板 水 平 接 触 浸 焊 设 备 中 熔 融 的 铅 锡 焊 料 ， 使 整 块 电路 板 上 的 全 部 元 器 件 同 时 完 成 焊 接 。 波 峰 焊 （ Wave Soldering） 是 利 用 焊 锡 槽 内 的 机 械 式 或 电 磁 式 离 心 泵 ， 将 熔 融 焊 料 压 向喷 嘴 ， 形 成 一 股 向 上 平 稳 喷 涌 的 焊 料 波 峰 ， 并 源 源 不 断 地 从 喷 嘴 中 溢 出 。 装 有 元 器 件 的 印 制电 路 板 以 直 线 平 面 运 动 的 方 式 通 过 焊 料 波 峰 ， 在 焊 接 面 上 形 成 浸 润 焊 点 而 完 成 焊 接 。 手 浸 时 应 注 意 哪 些 问 题 ？ 答 ： 操 作 浸 焊 机 ， 应 该 注 意 以 下 几 点 ： · 焊 料 温 度 控 制 。 一 开 始 要 选 择 快 速 加 热 ， 当 焊 料 熔 化 后， 改用 保温 档进行小功率加 热 ，既防止由于温 度 过 高加 速 焊 料 氧化 ， 保证浸 焊 质量， 也节 省了电 力消耗。 · 焊 接 前， 让 电 路 板 浸 蘸助焊 剂， 应 该 保证助焊 剂均匀涂敷到焊 接 面 的 各处。 有 条件 的 ，最好 使 用 发泡装 置， 有 利 于助焊 剂涂敷。 · 在 焊 接 时 ， 要 特别注 意 电 路 板 面 与锡 液完 全 接 触 ， 保证板 上 各部 分同 时 完 成 焊 接 ， 焊接 的 时 间应 该 控 制 在 3s左右。 电 路 板 浸 入锡 液的 时 候， 应 该 使 板 面 水 平 地 接 触 锡 液平 面 ， 让板 上 的 全 部 焊 点 同 时 进行焊 接 ；离 开 锡 液的 时 候， 最好 让 板 面 与锡 液平 面 保持向 上 倾斜的 夹角， δ≈10~20°， 这样不 仅有 利 于焊 点 内 的 助焊 剂挥发， 避免形 成 夹气焊 点 ， 还能让 多余的 焊 锡 流下 来。 · 在 浸 锡 过 程中 ， 为保证焊 接 质量， 要 随时 清理刮除漂浮在 熔 融 锡 液...
