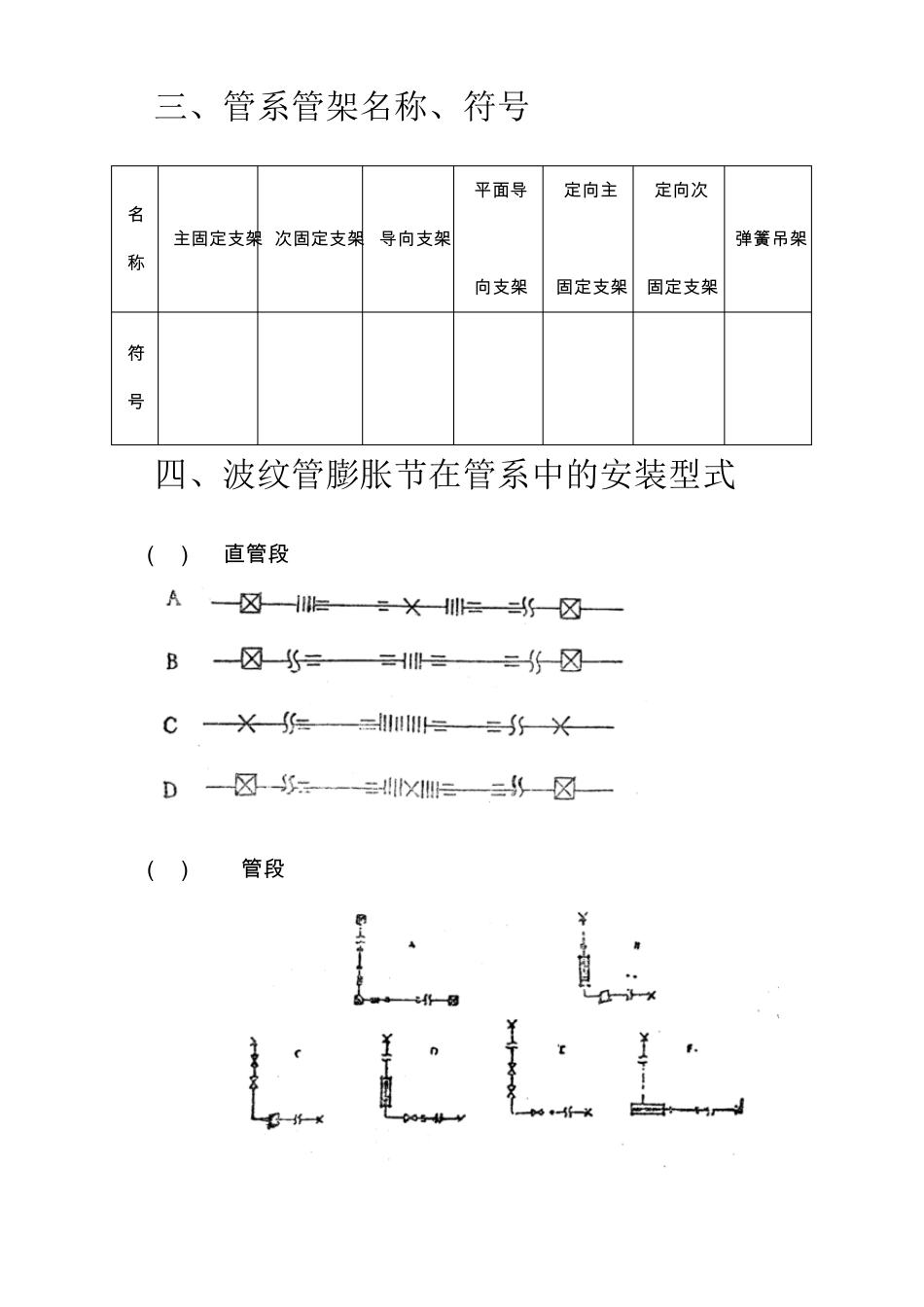

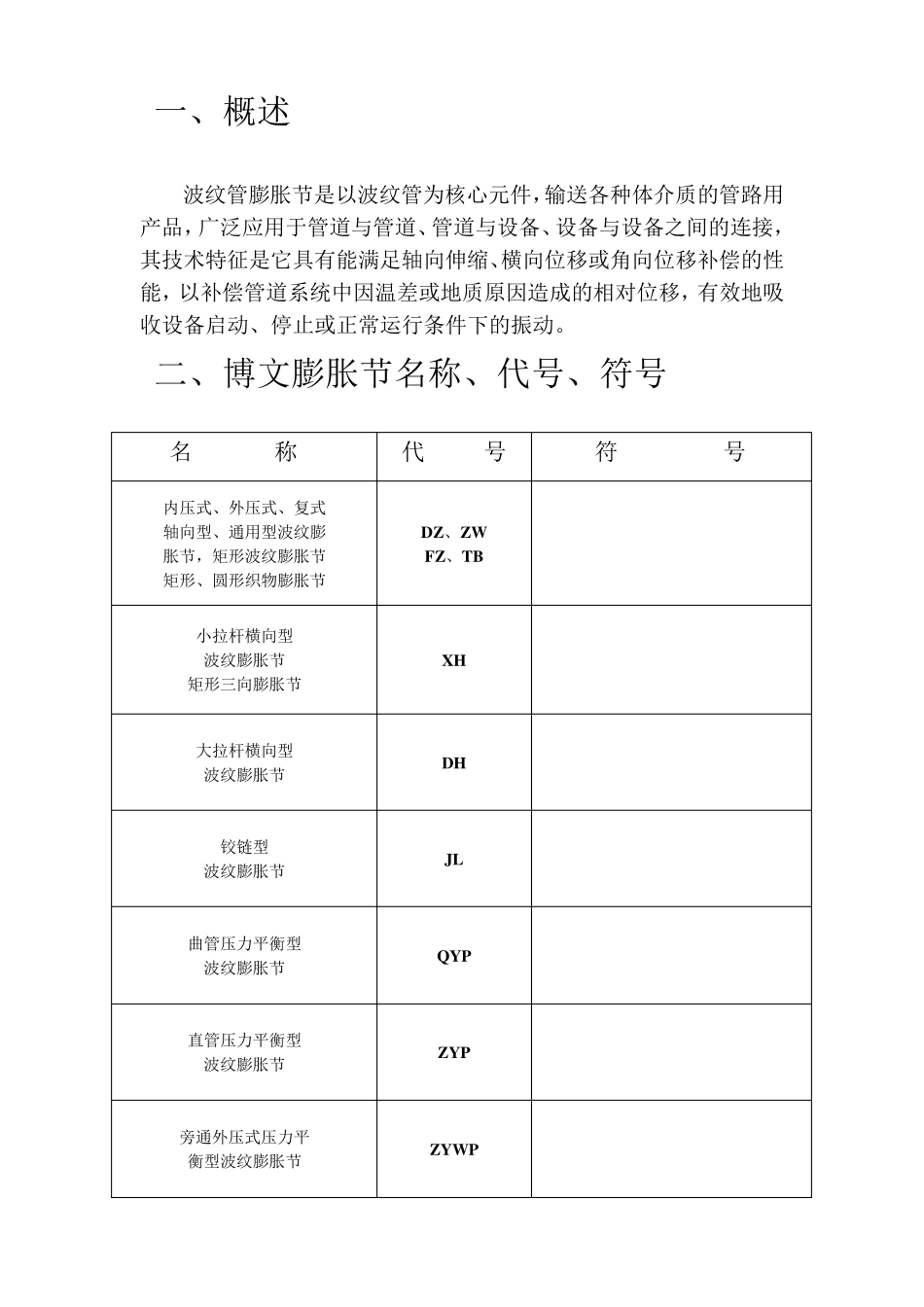

金 属波纹管膨胀节 使 用 安 装 指 南 一、 概述 波纹管膨胀节是以波纹管为核心元件，输送各种体介质的管路用产品，广泛应用于管道与管道、管道与设备、设备与设备之间的连接，其技术特征是它具有能满足轴向伸缩、横向位移或角向位移补偿的性能，以补偿管道系统中因温差或地质原因造成的相对位移，有效地吸收设备启动、停止或正常运行条件下的振动。 二、 博文膨胀节名称、代号、符号 名 称 代 号 符 号 内压式、外压式、复式 轴向型、通用型波纹膨 胀节，矩形波纹膨胀节 矩形、圆形织物膨胀节 DZ、ZW FZ、TB 小拉杆横向型 波纹膨胀节 矩形三向膨胀节 XH 大拉杆横向型 波纹膨胀节 DH 铰链型 波纹膨胀节 JL 曲管压力平衡型 波纹膨胀节 QYP 直管压力平衡型 波纹膨胀节 ZYP 旁通外压式压力平 衡型波纹膨胀节 ZYWP 三、 管系管架名称、符号 名称 主固定支架 次固定支架 导向支架 平面导 向支架 定向主 固定支架 定向次 固定支架 弹簧吊架 符号 四、 波纹管膨胀节在管系中的安装型式 （1） 直管段 （2） L管段 （ 3） Z管 段 （ 4） 空 间 管 段 （ 5） 门 管 段 （ 6） 直 埋式管 段 五、 安装要求 波纹管膨胀节不论是何种结构及安装形式，都是用来补偿两端固定支架间管线的相对位移，即两个固定支架之间只允许安装一只波纹膨胀节，否则膨胀节的补偿量会成为不确定值。其中住固定支架要求能够满足工况下轴向内压推力、弹力、摩擦力、管道和管道内介质重量及由风载引起的其它力的合力对固定支架的作用力。直埋式管线拐弯处走向长度小于 30D或管径>325时应设固定支座。完全平衡型波纹膨胀节，两侧的主固定支架只需承受弹力、摩擦力等对固定支架的作用力，但不能与非完全平衡型波纹膨胀节混合使用，若一定要混合使用时，则两主固定支架应按承受内压推力来设计，即应考虑盲板力的问题，凡是安装了轴向位移的波纹膨胀节（除压力平衡型外），在弯头改变流向处、直管段变径处、装有补偿器的支管进入主管处、两个补偿器中间阀门连接处，管道的盲端均应设中间固定支架与主固定支架，当其管系两端力完全对称时或压力推力完全由膨胀节承担时，考虑到意外情况的发生，其承载能力均应考虑不小于 0.75～0.8倍的弹性力和压力推力的总和。大拉杆横向型及角向型膨胀节的管道压力推力均由拉杆和铰链承受。 若管道进行总体水压试验前，应对装有波纹膨胀节的管路端部的次固定管...
