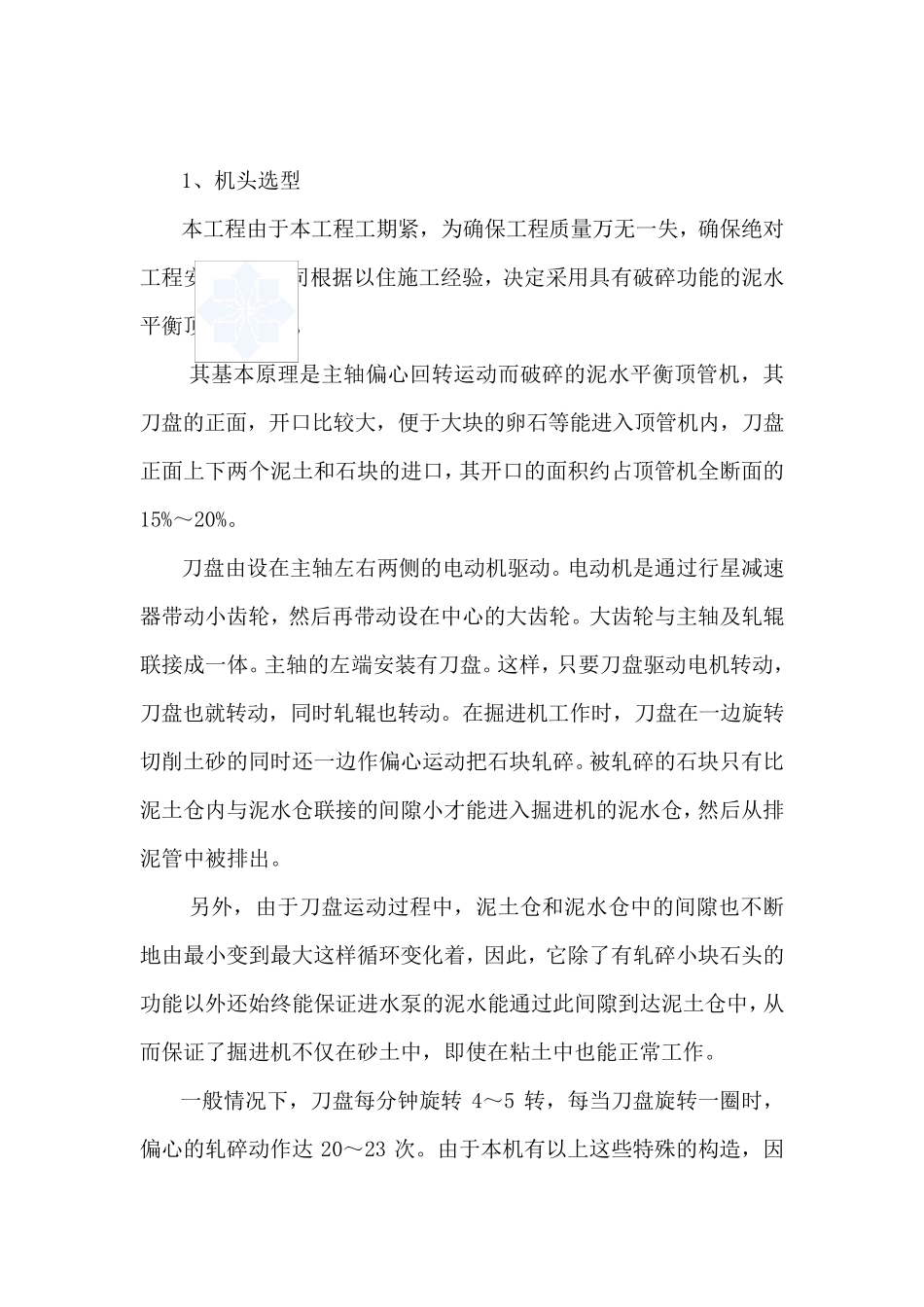

泥水平衡机械顶管施工方案 泥水平衡机械顶管施工工艺流程 1、机头选型 本工程由于本工程工期紧，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用具有破碎功能的泥水平衡顶管掘进机
其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%～20%
刀盘由设在主轴左右两侧的电动机驱动
电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮
大齿轮与主轴及轧辊联接成一体
主轴的左端安装有刀盘
这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动
在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎
被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出
另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循 环 变化 着 ，因 此 ，它 除 了 有轧碎小块石头的功能以外还始 终 能保证 进水泵 的泥水能通过此 间隙到达 泥土仓中，从而保证 了 掘进机不仅 在砂土中，即 使 在粘 土中也能正常 工作
一般 情 况 下，刀盘每 分 钟 旋转 4～5 转，每 当 刀盘旋转一圈 时，偏心的轧碎动作达20～23 次

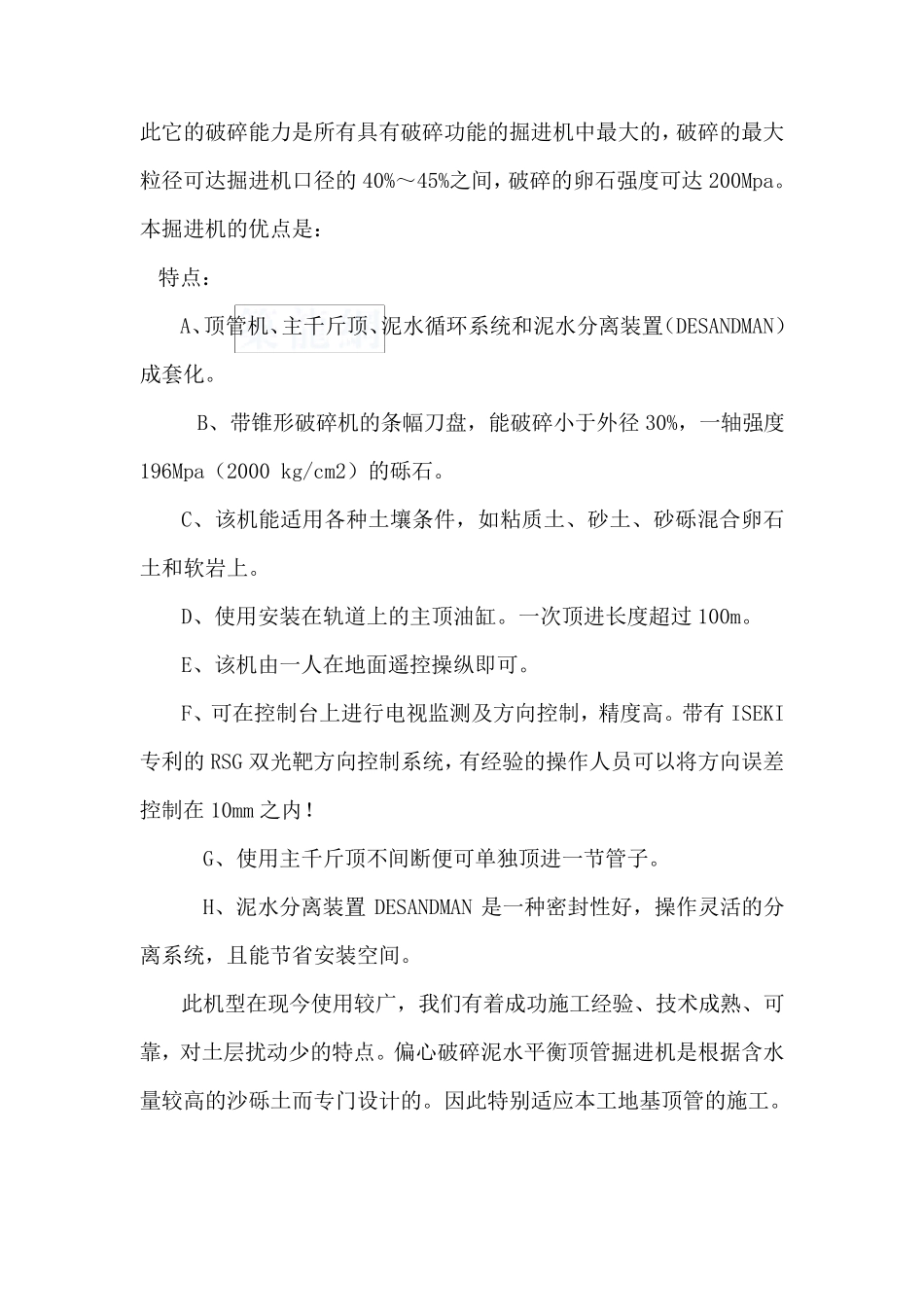

由于本机有以上这些 特 殊 的构 造 ，因 此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的40%～45%之间，破碎的卵石强度可达200Mpa
本掘进机的优点是： 特点： A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化
B、带锥形破碎机的条幅刀盘，能破碎小于外径30%，一轴强度196Mpa（2000 kg/cm2）的砾石
C、该机能适用各种土壤条件，如粘质土、砂土、砂砾混合
