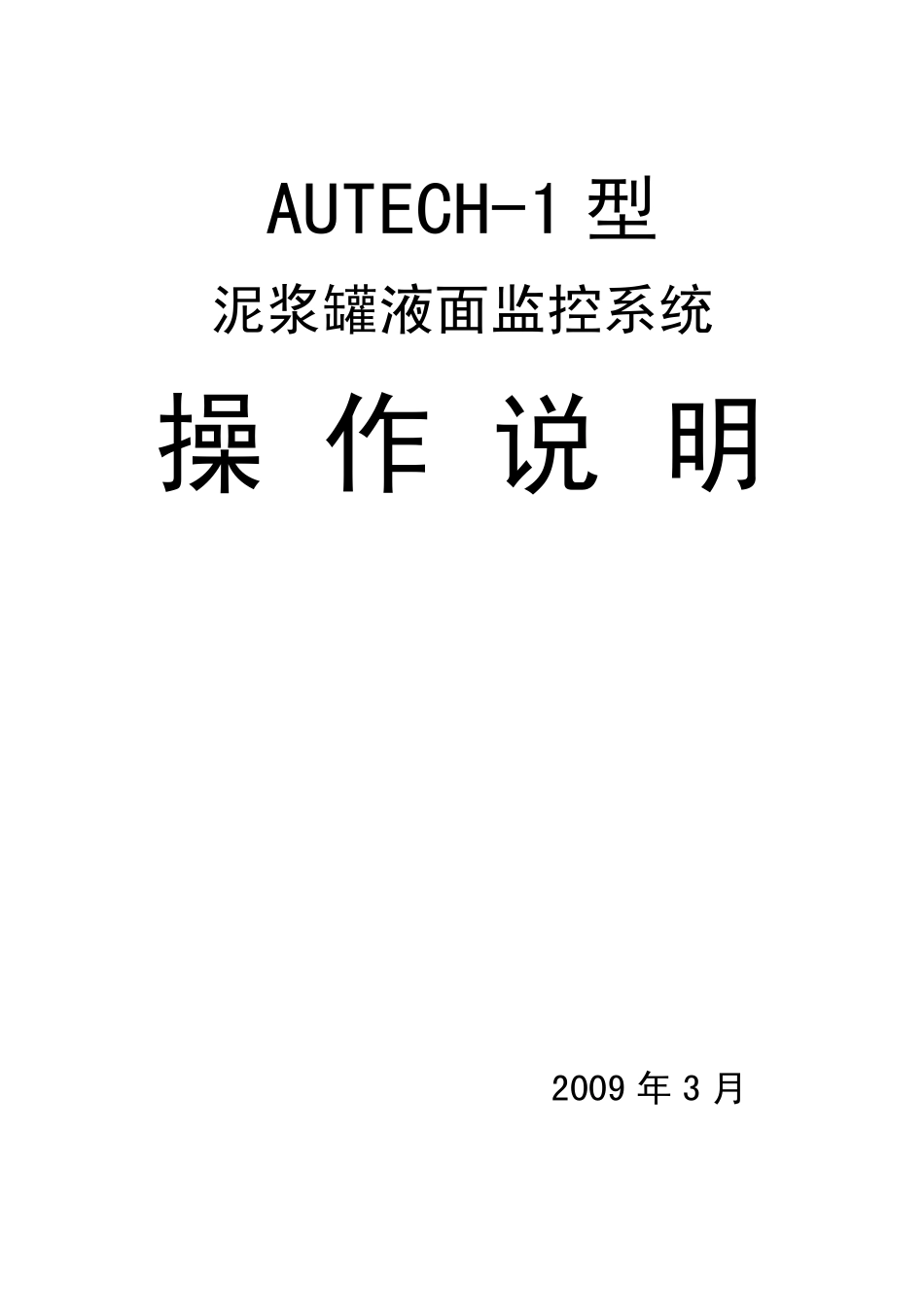

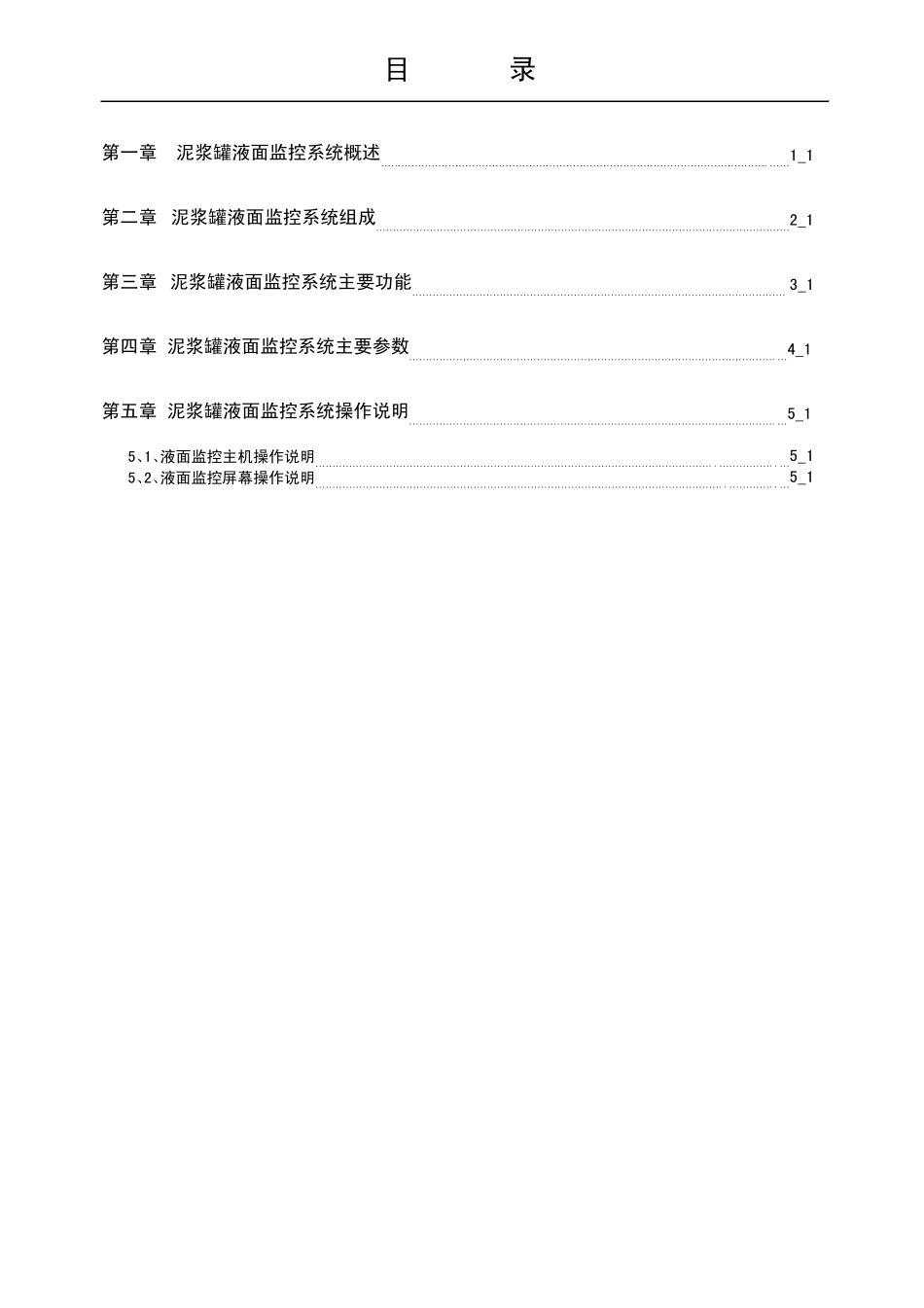

AUTECH-1 型 泥浆罐液面监控系统 操 作 说 明 2009 年 3 月 目 录 第一章 泥浆罐液面监控系统概述… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … .… … 1_1 第二章 泥浆罐液面监控系统组成… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 2_1 第三章 泥浆罐液面监控系统主要功能… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 3_1 第四章 泥浆罐液面监控系统主要参数… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … .… 4_1 第五章 泥浆罐液面监控系统操作说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … .… 5_1 5、1、液面监控主机操作说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..… … … … … ..… 5_1 5、2、液面监控屏幕操作说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..… … … … ..… 5_1 第一章 泥浆罐液面监控系统概述 1_1页 1_1页 目前我们钻井现场泥浆罐液面监控，一般采用浮子式液面检测仪进行监控。在白天工作时，泥浆工可方便查看各罐液面高度。但在夜晚工作时，由于光照条件差，泥浆工不能准确判定各泥浆罐的液面高度。同时，由于泥浆含砂量大，也容易造成浮子式液面检测仪失灵，导致液面监控和报警失效。 为此，我们设计开发出利用超声波传感器测量泥浆罐液面高度，用电子显示屏直观显示各泥浆罐液面高度的泥浆罐液面监控系统。 对各泥浆罐的液面检测，我们采用进口超声波液面传感器，传感器安装在泥浆罐上部，与泥浆液面有一定高度，并不接触泥浆...
