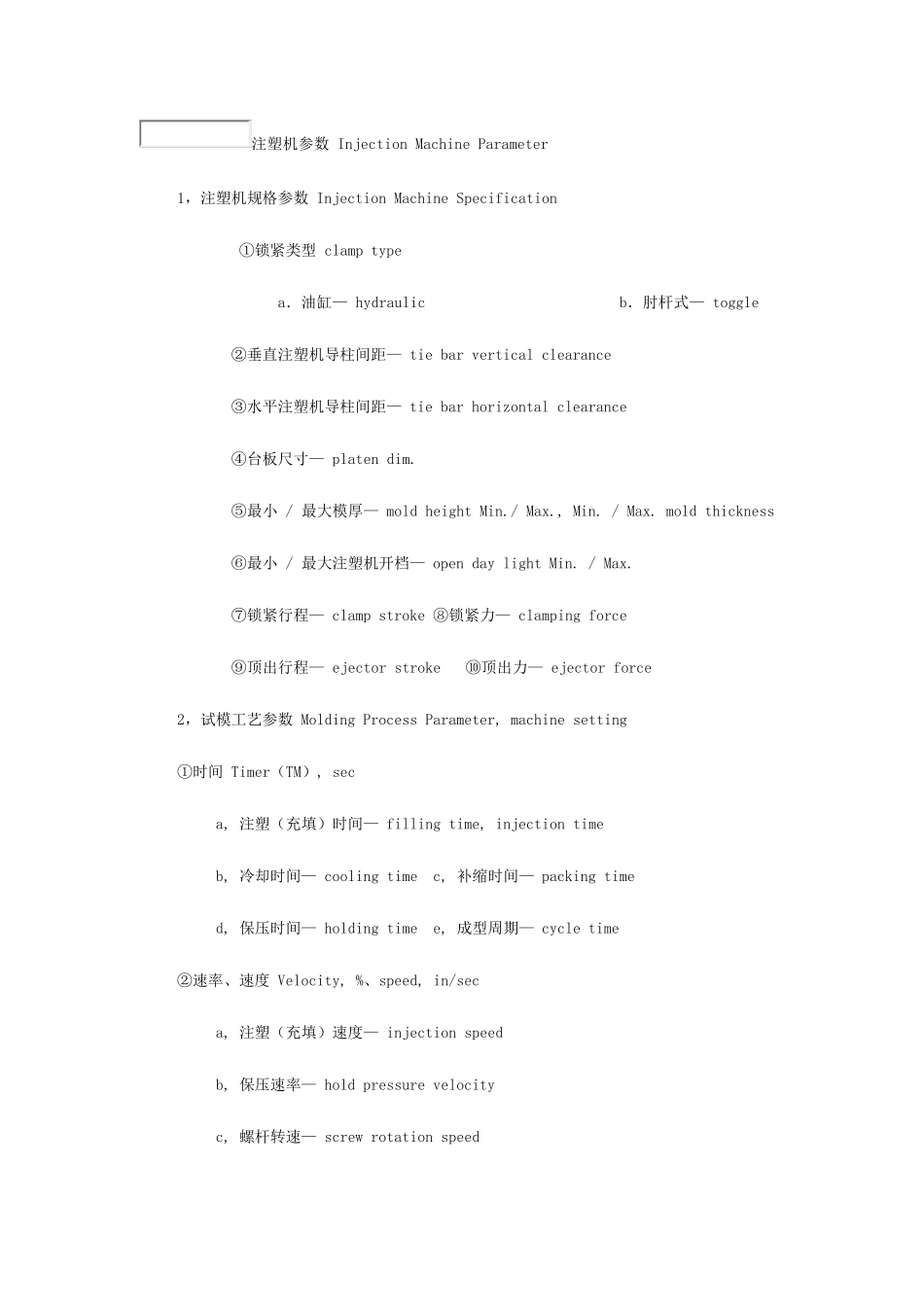

注塑机参数 Injection Machine Parameter 1，注塑机规格参数 Injection Machine Specification ①锁紧类型 clamp type a．油缸— hydraulic b．肘杆式— toggle ②垂直注塑机导柱间距— tie bar vertical clearance ③水平注塑机导柱间距— tie bar horizontal clearance ④台板尺寸— platen dim. ⑤最小 / 最大模厚— mold height Min./ Max., Min. / Max. mold thickness ⑥最小 / 最大注塑机开档— open day light Min. / Max. ⑦锁紧行程— clamp stroke ⑧锁紧力— clamping force ⑨顶出行程— ejector stroke ⑩顶出力— ejector force 2，试模工艺参数 Molding Process Parameter, machine setting ①时间 Timer（TM）, sec a, 注塑（充填）时间— filling time, injection time b, 冷却时间— cooling time c, 补缩时间— packing time d, 保压时间— holding time e, 成型周期— cycle time ②速率、速度 Velocity, %、speed, in/sec a, 注塑（充填）速度— injection speed b, 保压速率— hold pressure velocity c, 螺杆转速— screw rotation speed ③压力 Pressure（Prs.）, psi a, 注塑压力— injection pressure b, 保压压力— hold pressure c, 回压（背压）— back pressure ④温度 Temperature（Temp.）, °F a, 注塑机喷嘴温度— nozzle temp. b, 料筒前段、中段、后段温度— barrel front、middle、rear temp. c, 模温— mould temp. d, 料温— purged resin melt temp. e, 空射料温— air shot melt temp. 产品几何 Geometry 1．点 — point 2．线（边） — line, edge 3．面 face A 侧面 — side B 表面— surface C 外观面— appearance surface 4．壁厚 — wall thickness, stock thickness 5．加强筋（骨位） — rib 6．孔 — hole 7．细长的槽 — slot 8．柱位 — boss 9．角 —corner A 圆角 — fillet B 倒角— chamfer C 尖角 — sharp corner 10．斜度 — angle, taper 11. 凹槽—recess , groove 一．分模信息 Splitting 1． 分型线 — parting line (P/L), splitting line 2． 主分模方向 — main direction, line of draw 3． 浇口设定 — gating 二．产品...
