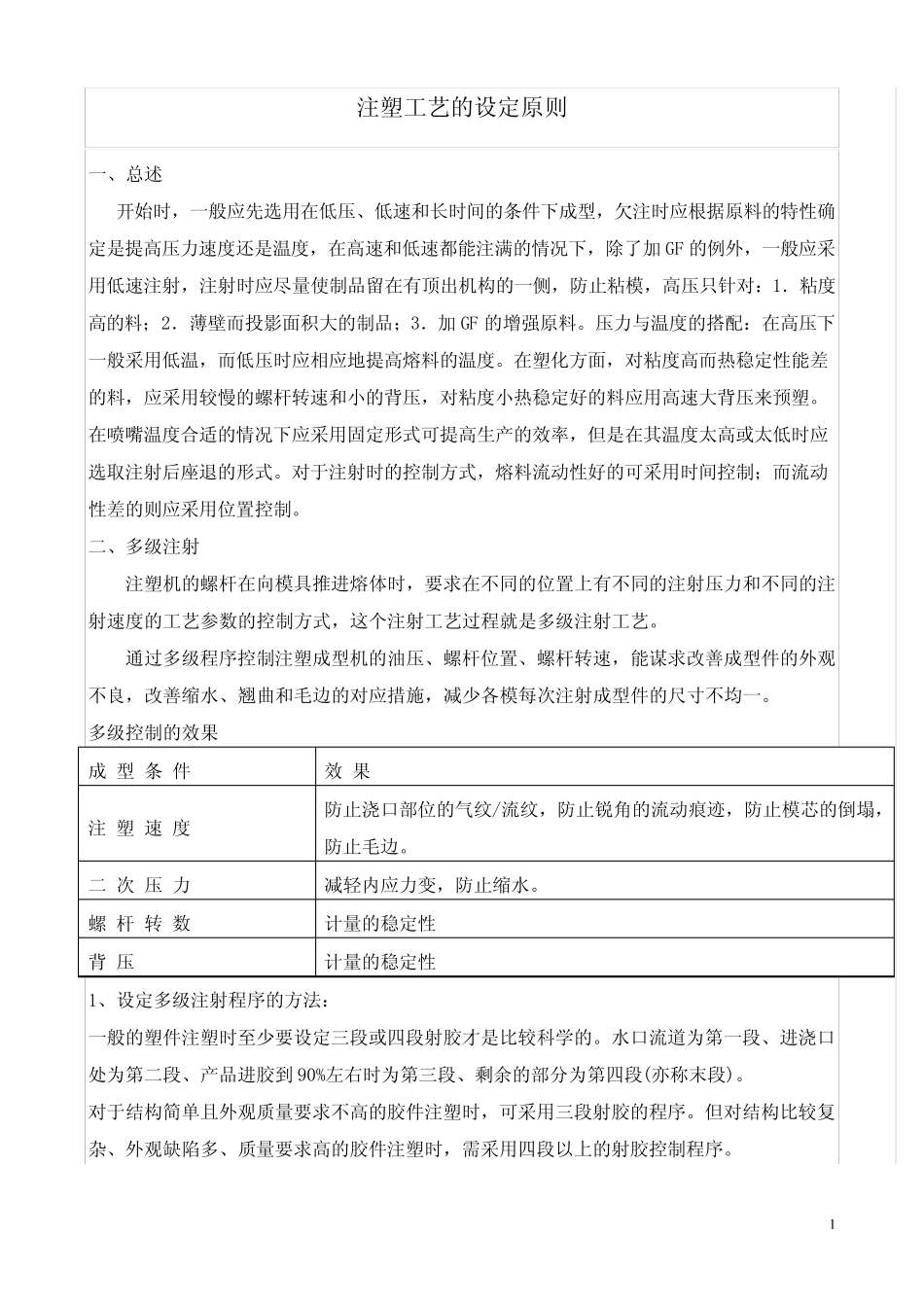

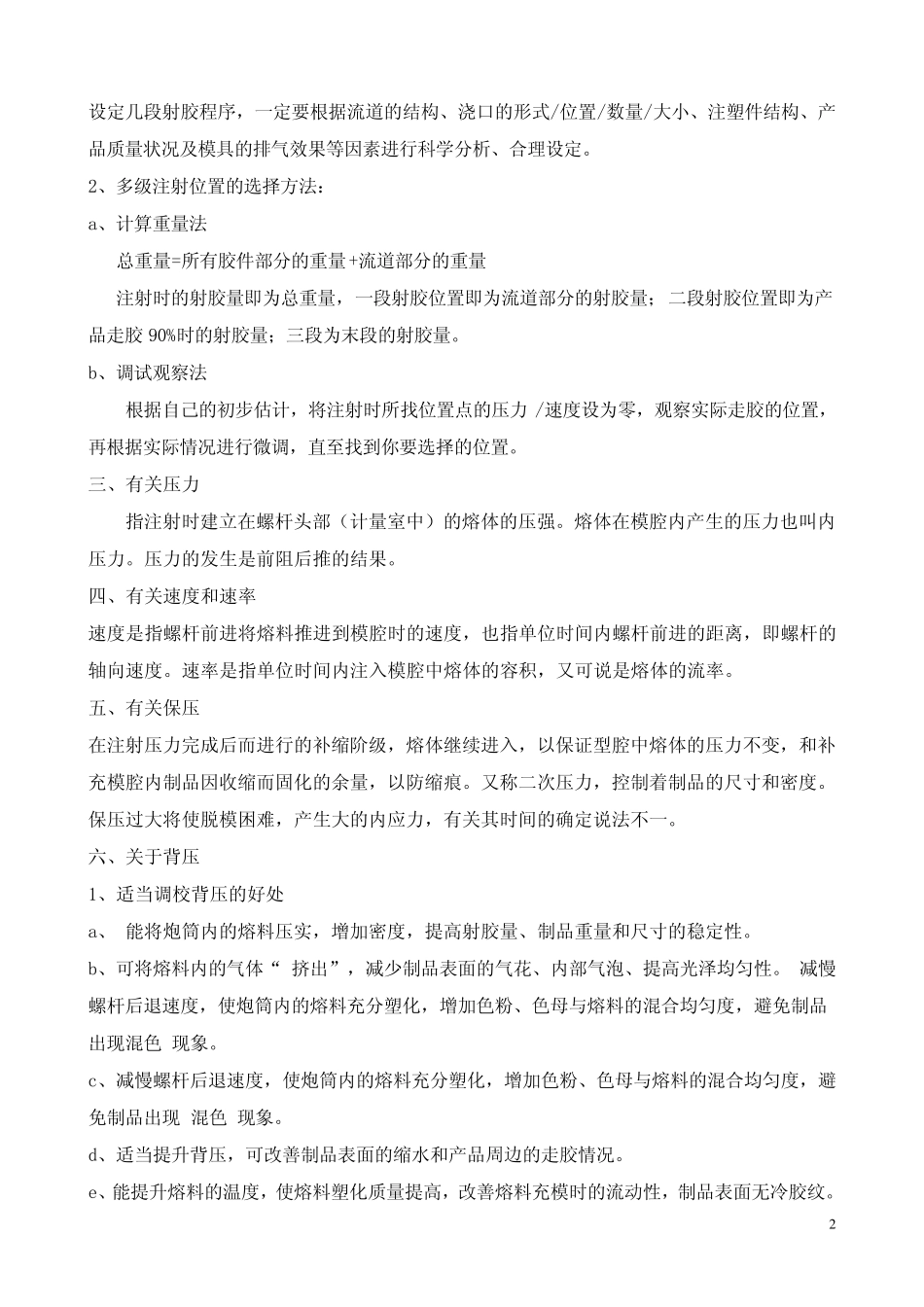

1 注塑工艺的设定原则 一、总述 开始时，一般应先选用在低压、低速和长时间的条件下成型，欠注时应根据原料的特性确定是提高压力速度还是温度，在高速和低速都能注满的情况下，除了加 GF 的例外，一般应采用低速注射，注射时应尽量使制品留在有顶出机构的一侧，防止粘模，高压只针对：1．粘度高的料；2．薄壁而投影面积大的制品；3．加 GF 的增强原料。压力与温度的搭配：在高压下一般采用低温，而低压时应相应地提高熔料的温度。在塑化方面，对粘度高而热稳定性能差的料，应采用较慢的螺杆转速和小的背压，对粘度小热稳定好的料应用高速大背压来预塑。在喷嘴温度合适的情况下应采用固定形式可提高生产的效率，但是在其温度太高或太低时应选取注射后座退的形式。对于注射时的控制方式，熔料流动性好的可采用时间控制；而流动性差的则应采用位置控制。 二、多级注射 注塑机的螺杆在向模具推进熔体时，要求在不同的位置上有不同的注射压力和不同的注射速度的工艺参数的控制方式，这个注射工艺过程就是多级注射工艺。 通过多级程序控制注塑成型机的油压、螺杆位置、螺杆转速，能谋求改善成型件的外观不良，改善缩水、翘曲和毛边的对应措施，减少各模每次注射成型件的尺寸不均一。 多级控制的效果 成 型 条 件 效 果 注 塑 速 度 防止浇口部位的气纹/流纹，防止锐角的流动痕迹，防止模芯的倒塌，防止毛边。 二 次 压 力 减轻内应力变，防止缩水。 螺 杆 转 数 计量的稳定性 背 压 计量的稳定性 1、设定多级注射程序的方法： 一般的塑件注塑时至少要设定三段或四段射胶才是比较科学的。水口流道为第一段、进浇口处为第二段、产品进胶到 90%左右时为第三段、剩余的部分为第四段(亦称末段)。 对于结构简单且外观质量要求不高的胶件注塑时，可采用三段射胶的程序。但对结构比较复杂、外观缺陷多、质量要求高的胶件注塑时，需采用四段以上的射胶控制程序。 2 设定几段射胶程序，一定要根据流道的结构、浇口的形式/位置/数量/大小、注塑件结构、产品质量状况及模具的排气效果等因素进行科学分析、合理设定。 2、多级注射位置的选择方法： a、计算重量法 总重量=所有胶件部分的重量+流道部分的重量 注射时的射胶量即为总重量，一段射胶位置即为流道部分的射胶量；二段射胶位置即为产品走胶 90%时的射胶量；三段为末段的射胶量。 b、调试观察法 根据自己的初步估计，将注射时所找位置点的压力 /速度设为零，...
