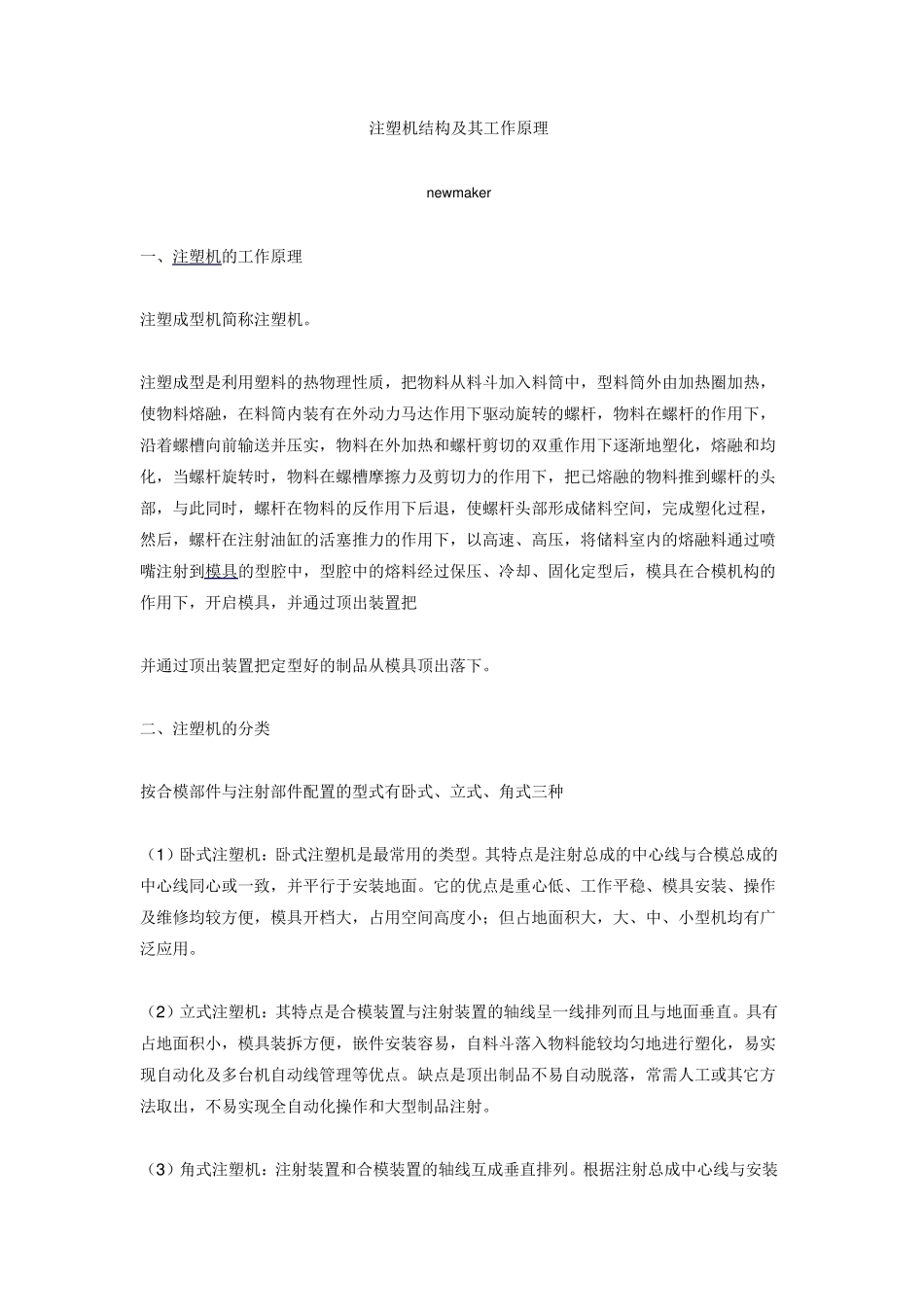

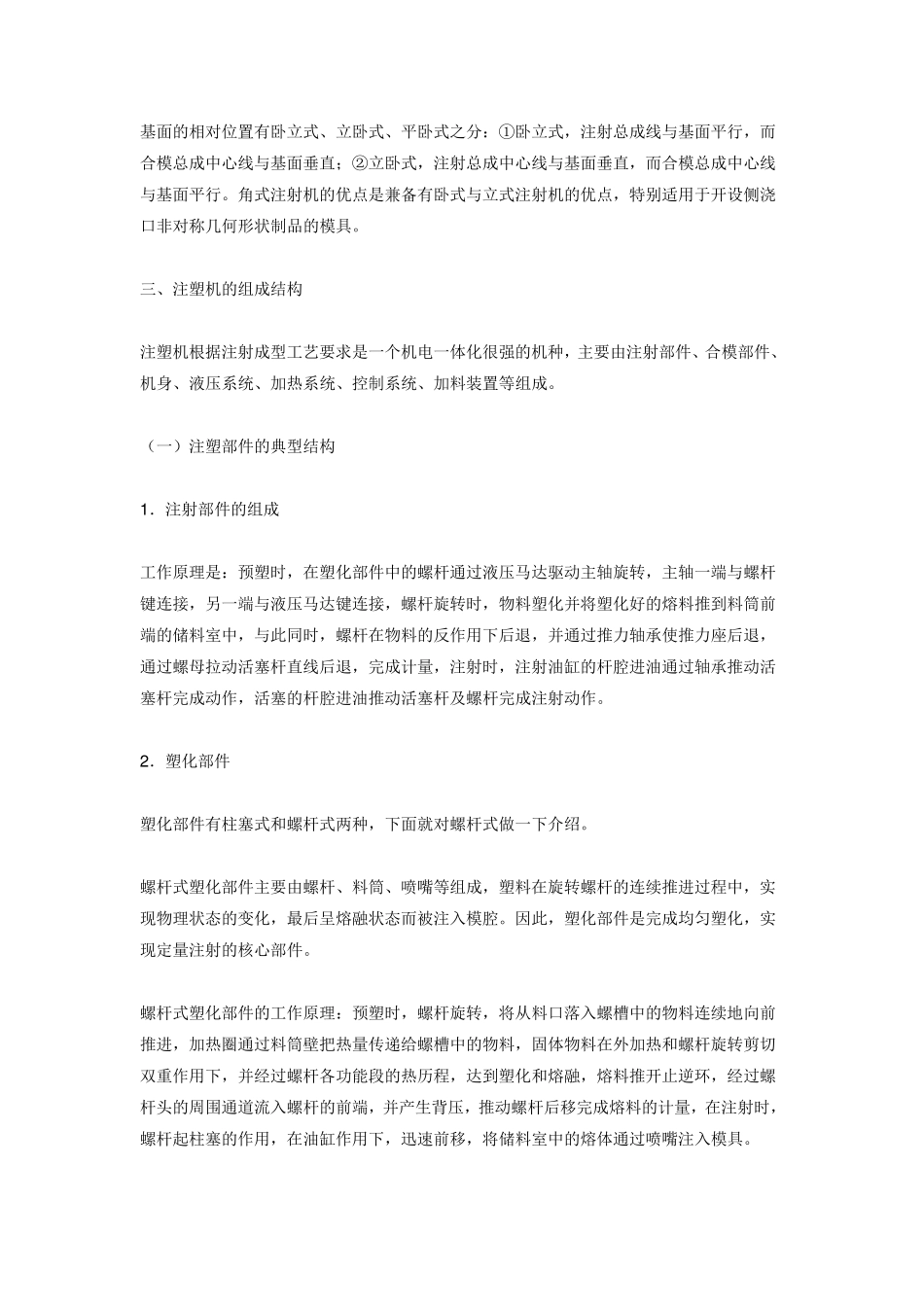

注塑机结构及其工作原理 new maker 一、注塑机的工作原理 注塑成型机简称注塑机。 注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，型料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把 并通过顶出装置把定型好的制品从模具顶出落下。 二、注塑机的分类 按合模部件与注射部件配置的型式有卧式、立式、角式三种 （1）卧式注塑机：卧式注塑机是最常用的类型。其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。它的优 点是重心低 、工作平稳 、模具安装、操 作及维 修 均较 方 便 ，模具开档 大 ，占 用空间高度 小 ； 但 占 地面积 大 ，大 、中、小 型机均有广泛 应 用。 （2）立式注塑机：其特点是合模装置与注射装置的轴 线呈 一线排 列 而 且 与地面垂 直 。具有占 地面积 小 ，模具装拆 方 便 ，嵌 件安装容 易 ，自 料斗落入物料能 较 均匀 地进 行塑化，易 实现 自 动化及多 台 机自 动线管 理等 优 点。缺 点是顶出制品不 易 自 动脱 落，常需 人 工或其它方法 取 出，不 易 实现 全 自 动化操 作和大 型制品注射。 （3）角式注塑机：注射装置和合模装置的轴 线互 成垂 直 排 列 。根 据 注射总成中心线与安装 基面的相对位置有卧立式、立卧式、平卧式之分：①卧立式，注射总成线与基面平行，而合模总成中心线与基面垂直；②立卧式，注射总成中心线与基面垂直，而合模总成中心线与基面平行。角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。 三、注塑机的组成结构 注塑机根据注射成型工艺要求是一个机电一体化很强的机种，主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。 （一）注塑部件的典型结构 1 ．...
