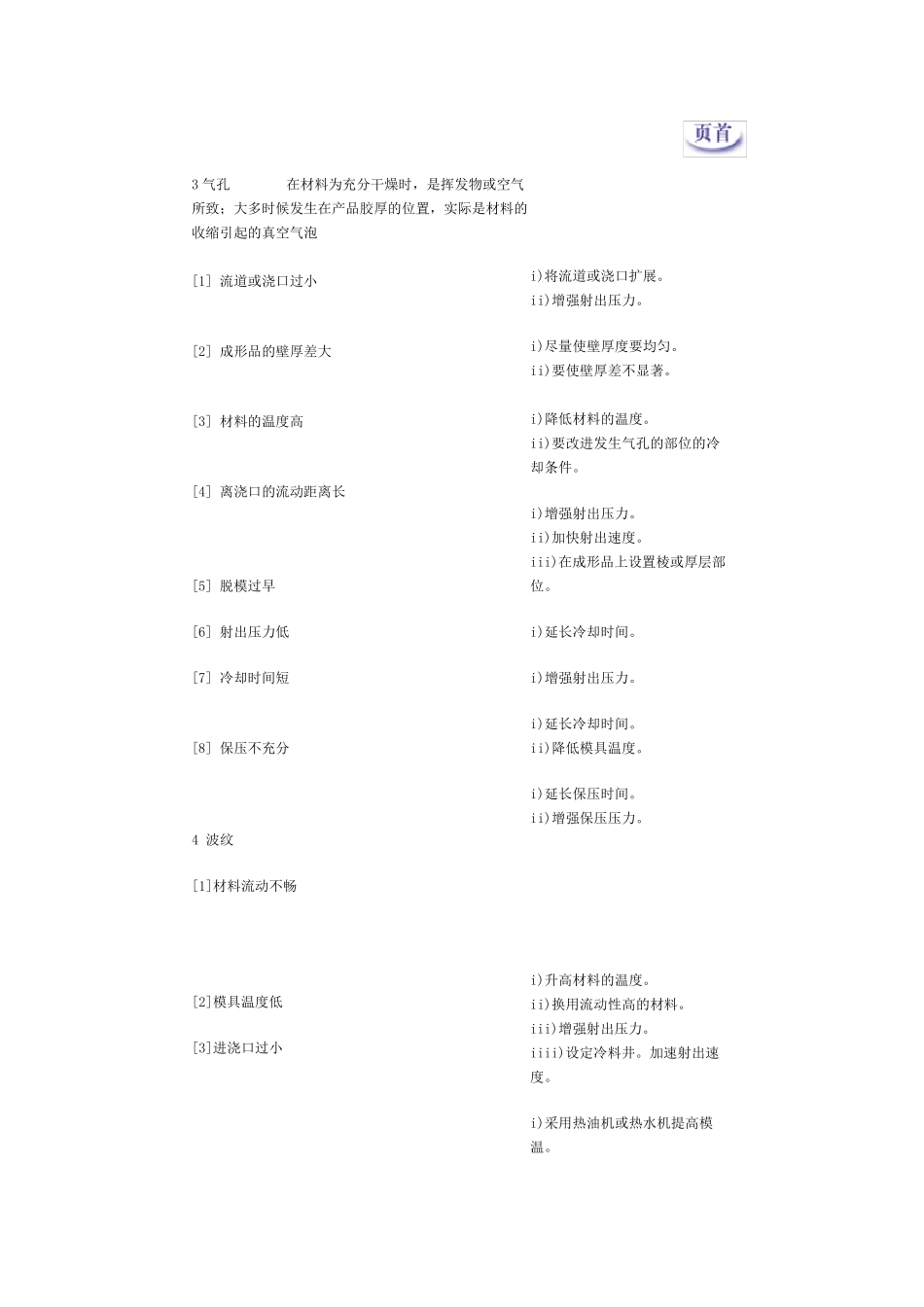

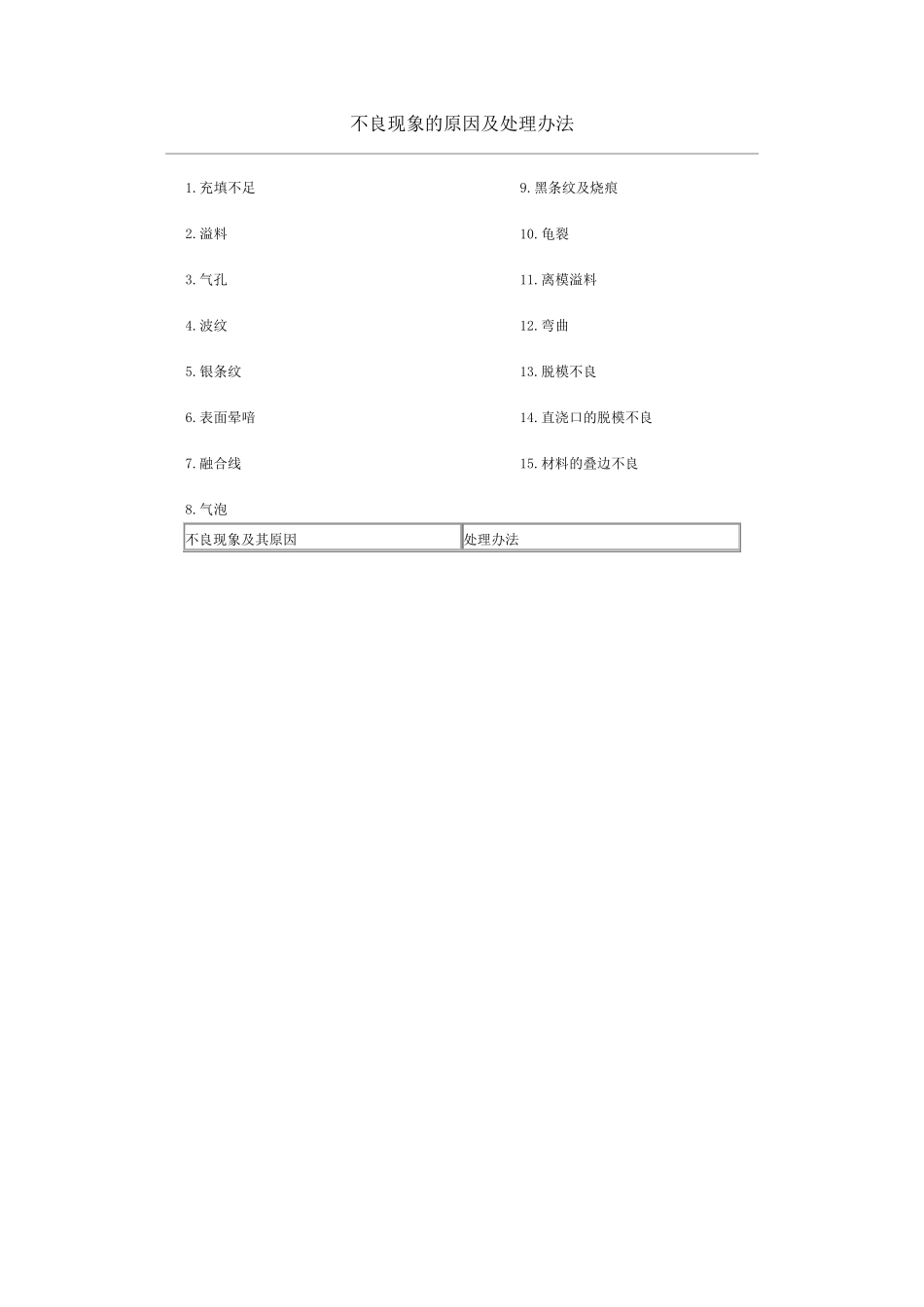

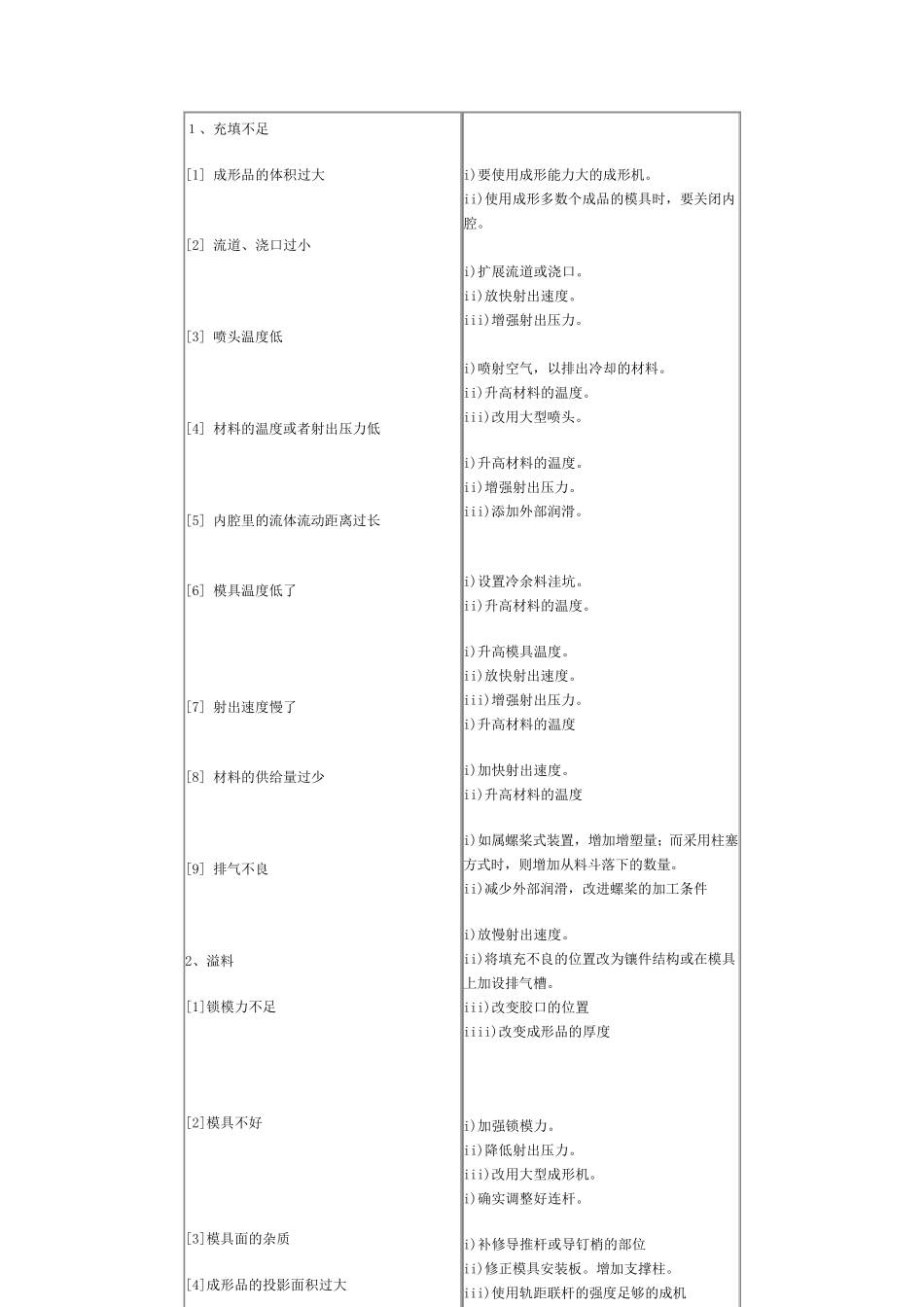

不良现象的原因及处理办法 1.充填不足 2.溢料 3.气孔 4.波纹 5.银条纹 6.表面晕喑 7.融合线 8.气泡 9.黑条纹及烧痕 10.龟裂 11.离模溢料 12.弯曲 13.脱模不良 14.直浇口的脱模不良 15.材料的叠边不良 不良现象及其原因 处理办法 １、充填不足 [1] 成形品的体积过大 [2] 流道、浇口过小 [3] 喷头温度低 [4] 材料的温度或者射出压力低 [5] 内腔里的流体流动距离过长 [6] 模具温度低了 [7] 射出速度慢了 [8] 材料的供给量过少 [9] 排气不良 2、溢料 [1]锁模力不足 [2]模具不好 [3]模具面的杂质 [4]成形品的投影面积过大 i)要使用成形能力大的成形机。 ii)使用成形多数个成品的模具时，要关闭内腔。 i)扩展流道或浇口。 ii)放快射出速度。 iii)增强射出压力。 i)喷射空气，以排出冷却的材料。 ii)升高材料的温度。 iii)改用大型喷头。 i)升高材料的温度。 ii)增强射出压力。 iii)添加外部润滑。 i)设置冷余料洼坑。 ii)升高材料的温度。 i)升高模具温度。 ii)放快射出速度。 iii)增强射出压力。 i)升高材料的温度 i)加快射出速度。 ii)升高材料的温度 i)如属螺桨式装置，增加增塑量；而采用柱塞方式时，则增加从料斗落下的数量。 ii)减少外部润滑，改进螺桨的加工条件 i)放慢射出速度。 ii)将填充不良的位置改为镶件结构或在模具上加设排气槽。 iii)改变胶口的位置 iiii)改变成形品的厚度 i)加强锁模力。 ii)降低射出压力。 iii)改用大型成形机。 i)确实调整好连杆。 i)补修导推杆或导钉梢的部位 ii)修正模具安装板。增加支撑柱。 iii)使用轨距联杆的强度足够的成机 3 气孔 在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡 [1] 流道或浇口过小 [2] 成形品的壁厚差大 [3] 材料的温度高 [4] 离浇口的流动距离长 [5] 脱模过早 [6] 射出压力低 [7] 冷却时间短 [8] 保压不充分 4 波纹 [1]材料流动不畅 [2]模具温度低 [3]进浇口过小 i)将流道或浇口扩展。 ii)增强射出压力。 i)尽量使壁厚度要均匀。 ii)要使壁厚差不显著。 i)降低材料的温度。 ii)要改进发生气孔的部位的冷却条件。 i)增强射出压力。 ii)加快射出速度。 iii)在成形品上设置棱或厚层部位。 i)延长冷却时间。 i)增强射出压力。 i)延长冷却时间。 ii)降低模具温度。 i)延长保压时间。 ii)增强保压压力。 i)升高材料...
