注水指示曲线绘制及分析

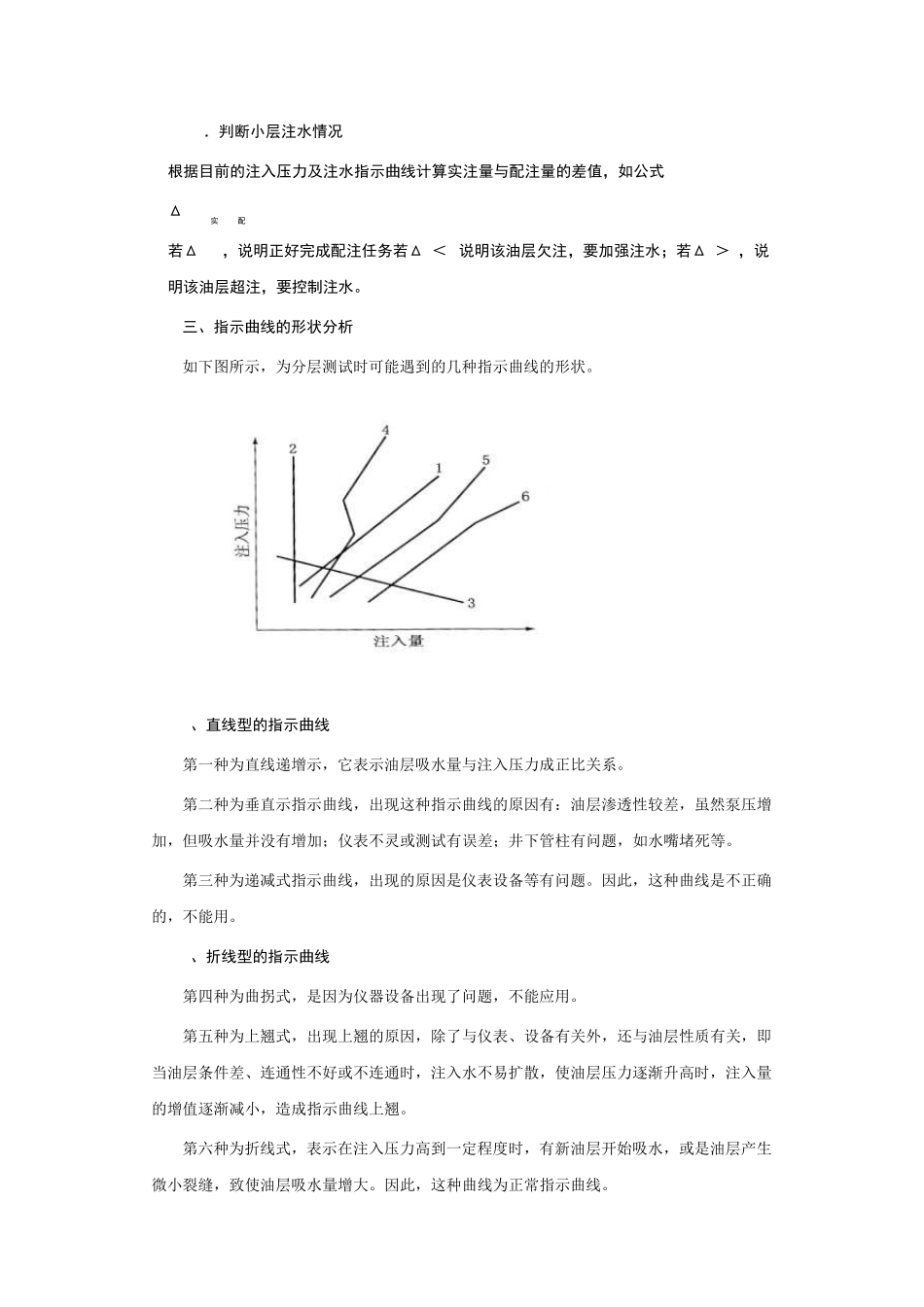

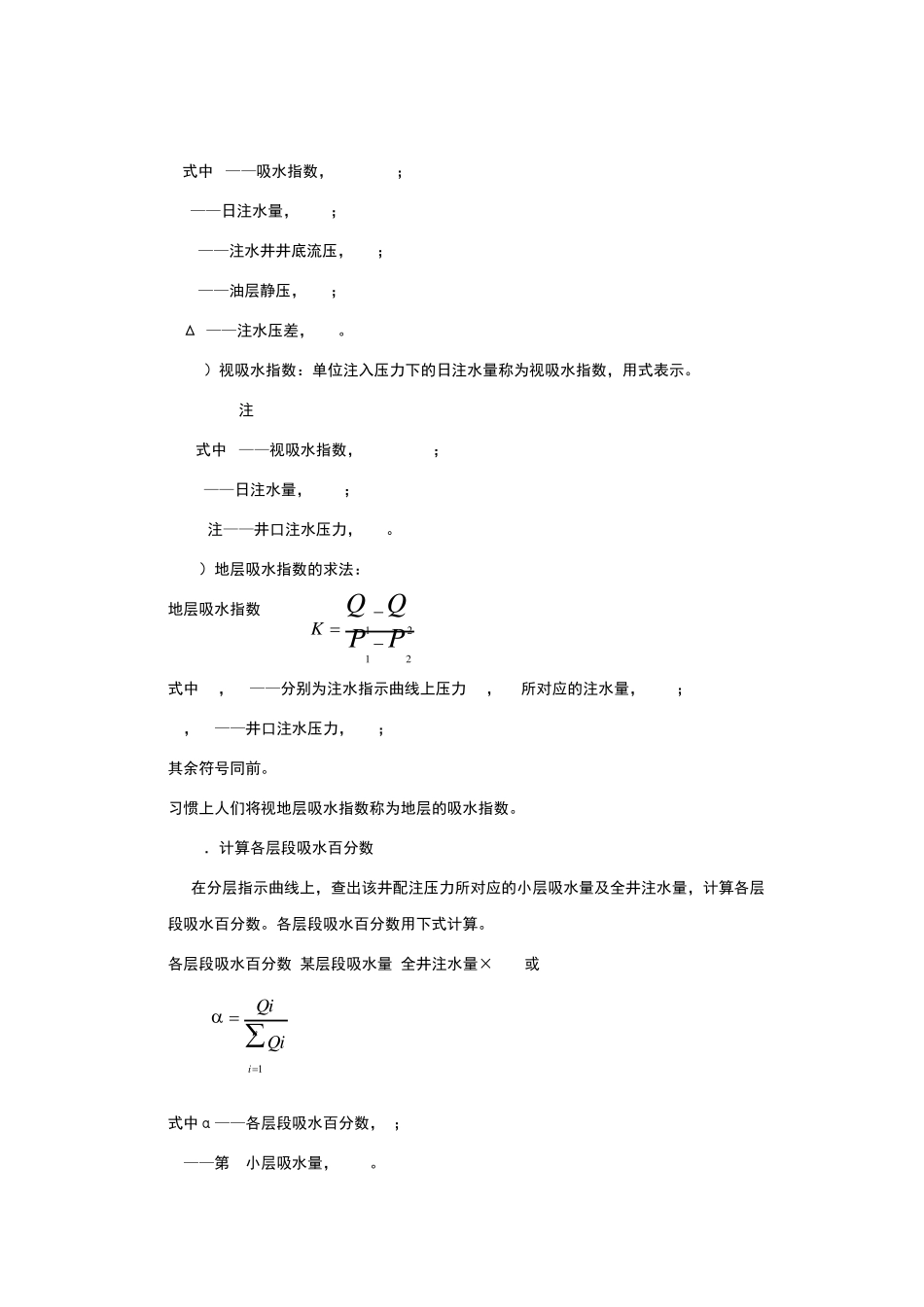

注水指示曲线是表示在稳定流动的条件下，注入压力与注入量的关系曲线。在分层注水情况下，小层指示曲线表示各小层注入压力与小层注水量的关系曲线。 一、注水指示曲线绘制方法： 根据测试结果，以注水量为横坐标，以注入压力为纵坐标，将注入压力与注水量的对应关系在坐标中进行描点连线，即得到注水指示曲线。一般采用降压法：每降低0.5MPa压力对应测量 一个水量数值，将测（五个）点连线所绘制出来的图形即为注水指示曲线。 举例： 注水井官32-57井2006年7月16日测试数据如下： 日注水量（m3/d） 压力（MPa） 140 5 112 4.5 80 4 65 3.5 32 3 二、注水指示曲线的应用 1．根据注水指示曲线计算地层的吸水指数 1）吸水指数： 单位注入压差下地层的吸水量称为地层吸水指数。一般用“K”来表示，其表达式为式 PQQKPPsf 式中K——吸水指数，m3/d.MPa； Q——日注水量，m3/d； Pf——注水井井底流压，MPa； Ps——油层静压，MPa； Δp——注水压差，MPa。 2）视吸水指数：单位注入压力下的日注水量称为视吸水指数，用式表示。 K=Q/P注 式中K——视吸水指数， m3/d.MPa； Q——日注水量，m3/d； P注——井口注水压力，MPa。 3）地层吸水指数的求法： 地层吸水指数 式中Q1，Q2——分别为注水指示曲线上压力P1，P2所对应的注水量，m3/d； P1，P2——井口注水压力，MPa； 其余符号同前。 习惯上人们将视地层吸水指数称为地层的吸水指数。 2．计算各层段吸水百分数 在分层指示曲线上，查出该井配注压力所对应的小层吸水量及全井注水量，计算各层段吸水百分数。各层段吸水百分数用下式计算。 各层段吸水百分数=某层段吸水量/全井注水量×100%或 式中α——各层段吸水百分数，%； Qi——第 i小层吸水量，m3/d。 PPQQK2121niQiQi13．判断小层注水情况 根据目前的注入压力及注水指示曲线计算实注量与配注量的差值，如公式 ΔQ=Q实-Q配 若ΔQ=0，说明正好完成配注任务若ΔQ＜0说明该油层欠注，要加强注水；若ΔQ＞0，说明该油层超注，要控制注水。 三、指示曲线的形状分析 如下图所示，为分层测试时可能遇到的几种指示曲线的形状。 1、直线型的指示曲线 第一种为直线递增示，它表示油层吸水量与注入压力成正比关系。 第二种为垂直示指示曲线，出现这种指示曲线的原因有：油层渗透性较差，虽然泵压增加，但吸水量并没有增加；仪表不灵或测试有误差；井下管柱有问题，如水嘴堵死等。...
