泵站课程设计(包含CAD图纸和各种数据表格)

泵站课程设计(包含CAD图纸和各种数据表格)_第1页
1/32
泵站课程设计(包含CAD图纸和各种数据表格)_第2页
2/32
泵站课程设计(包含CAD图纸和各种数据表格)_第3页
3/32

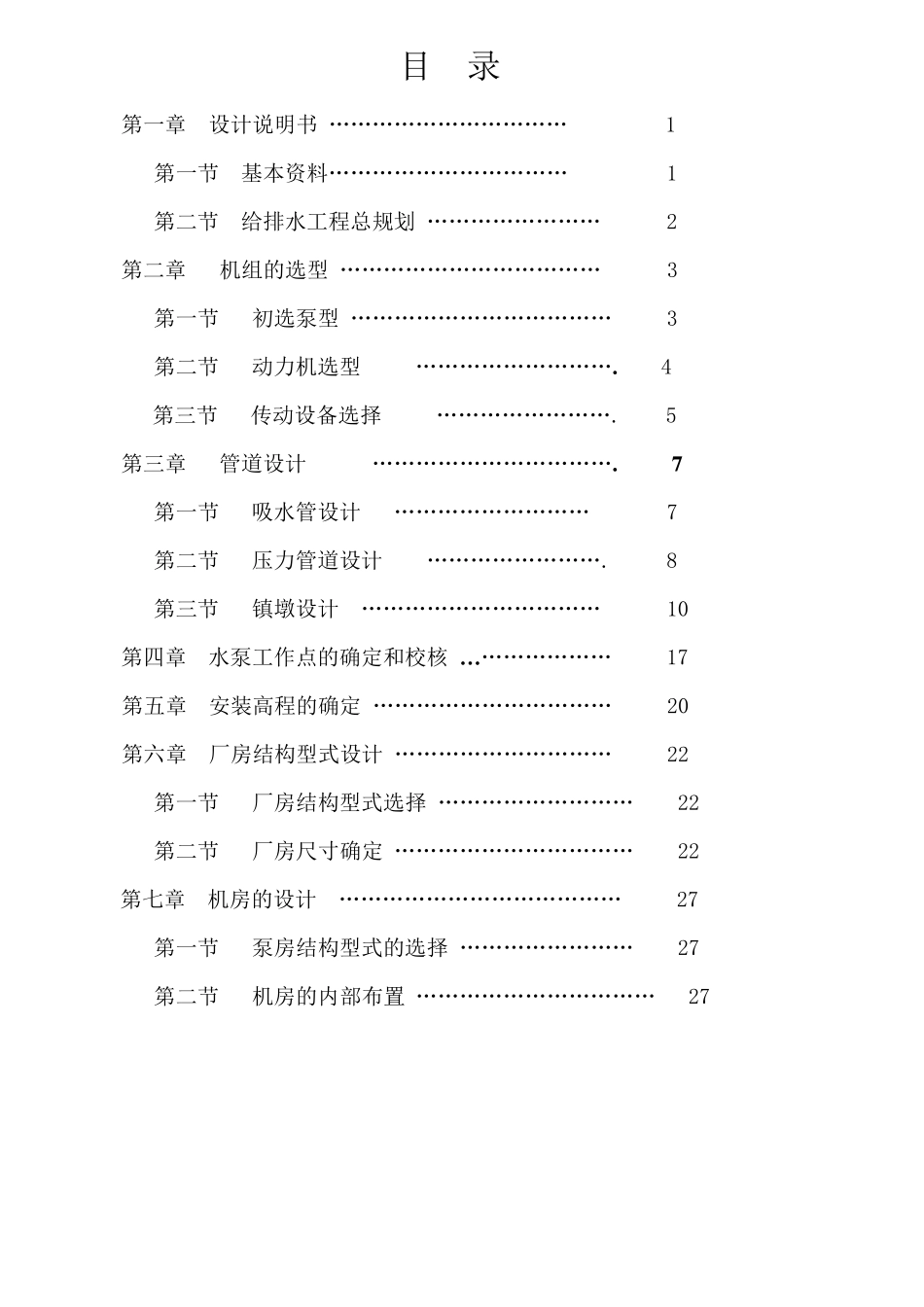

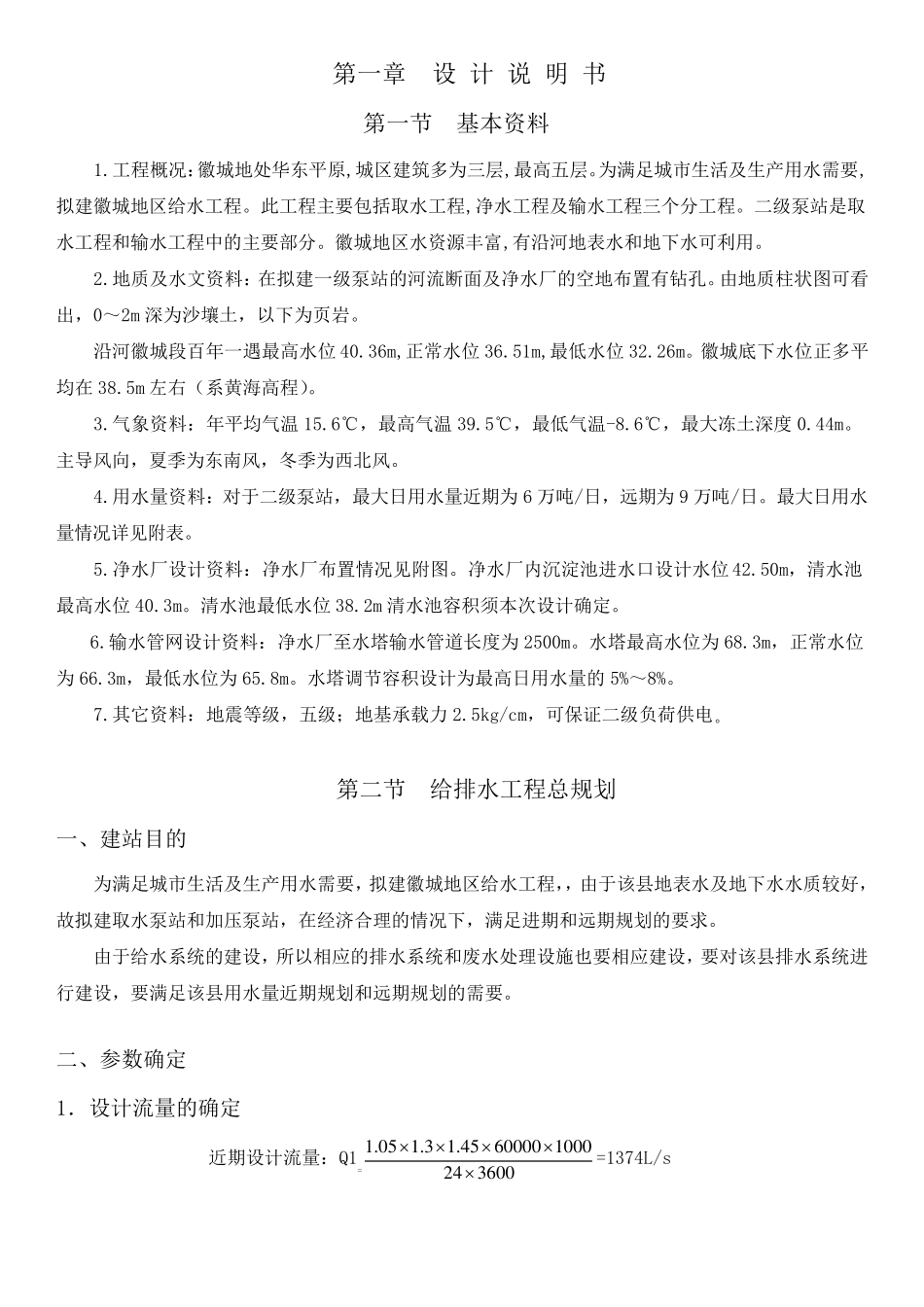

组号: 班级: 组长: 组员: 指导老师: 兰州交通大学环境与市政工程学院 目 录 第一章 设计说明书 …………………………… 1 第一节 基本资料…………………………… 1 第二节 给排水工程总规划 …………………… 2 第二章 机组的选型 ……………………………… 3 第一节 初选泵型 ……………………………… 3 第二节 动力机选型 ………………………. 4 第三节 传动设备选择 ……………………. 5 第三章 管道设计 ……………………………. 7 第一节 吸水管设计 ……………………… 7 第二节 压力管道设计 ……………………. 8 第三节 镇墩设计 …………………………… 10 第四章 水泵工作点的确定和校核 ………………… 17 第五章 安装高程的确定 …………………………… 20 第六章 厂房结构型式设计 ………………………… 22 第一节 厂房结构型式选择 ……………………… 22 第二节 厂房尺寸确定 …………………………… 22 第七章 机房的设计 ………………………………… 27 第一节 泵房结构型式的选择 …………………… 27 第二节 机房的内部布置 …………………………… 27 第一章 设 计 说 明 书 第一节 基本资料 1.工程概况:徽城地处华东平原,城区建筑多为三层,最高五层。为满足城市生活及生产用水需要,拟建徽城地区给水工程。此工程主要包括取水工程,净水工程及输水工程三个分工程。二级泵站是取水工程和输水工程中的主要部分。徽城地区水资源丰富,有沿河地表水和地下水可利用。 2.地质及水文资料:在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。由地质柱状图可看出,0~2m 深为沙壤土,以下为页岩。 沿河徽城段百年一遇最高水位40.36m,正常水位36.51m,最低水位32.26m。徽城底下水位正多平均在38.5m 左右(系黄海高程)。 3.气象资料:年平均气温15.6℃,最高气温39.5℃,最低气温-8.6℃,最大冻土深度0.44m。主导风向,夏季为东南风,冬季为西北风。 4.用水量资料:对于二级泵站,最大日用水量近期为6 万吨/日,远期为9 万吨/日。最大日用水量情况详见附表。 5.净水厂设计资料:净水厂布置情况见附图。净水厂内沉淀池进水口设计水位42.50m,清水池最高水位40.3m。清水池最低水位38.2m 清水池容积须 本次 设计确 定 。 6.输水管 网 设计资料:净水厂至 水塔 输水管 道 长 度为2500m。水塔 最高水位为68.3m,...
