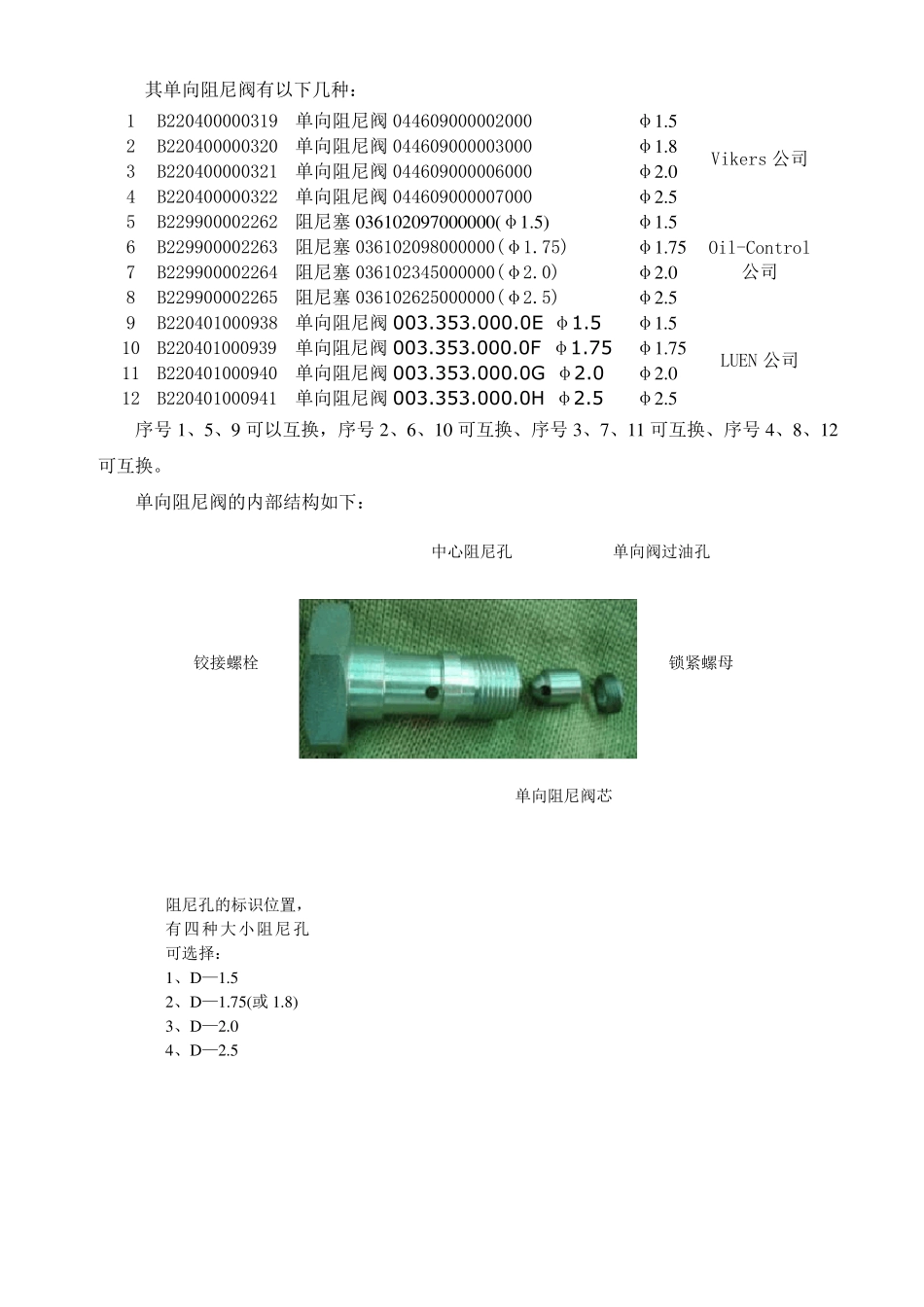

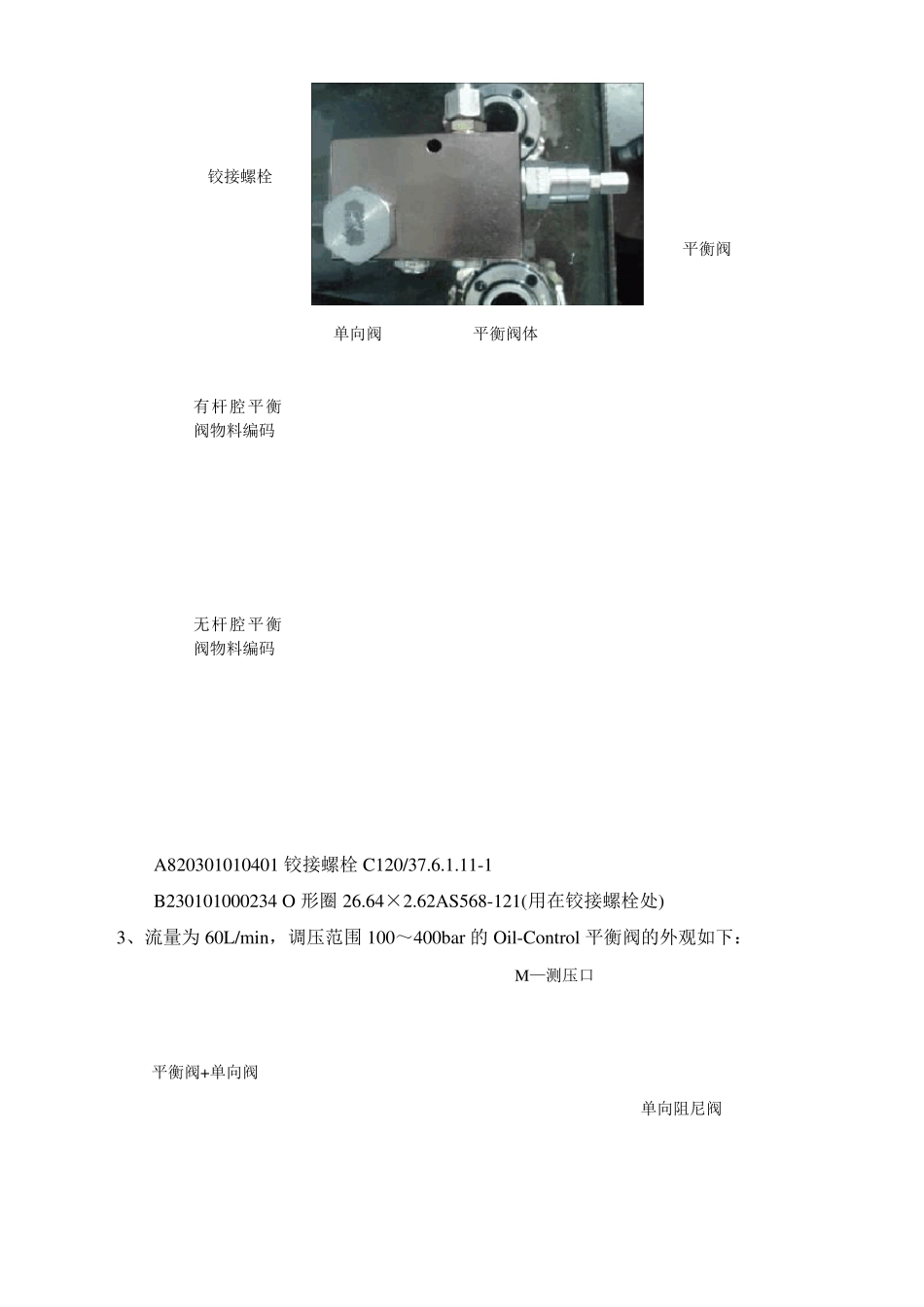

泵车平衡阀调节作业指导书 一、目的：指导服务人员正确调节泵车臂架平衡阀，以避免调节错误和提高对平衡阀的了解 二、范围：泵车、布料杆臂架上的平衡阀。 1、流量为114L/min，调压范围186～350bar 的Vickers 平衡阀的外观如下： A820301020440 铰接螺栓C12045.6.1.11-3 A210609000042 O 形圈26.5×2.65GB3452.1(用在铰接螺栓处) 2、流量为60L/min，调压范围186～350bar 的Vickers 平衡阀的外观如下： 该种平衡阀目前使用在臂架减振泵车的减振臂架油缸上，型号有两种，分别为： A810201020969 阀体(2) C120/37.6.1.71.2，阻尼孔 1.8mm，，装于有杆腔； A810201020971 阀体(4) C120/37.6.1.74.1，阻尼孔 2.5mm，，装于无杆腔。 单向阀 平衡阀 平衡阀体 铰接螺栓 平衡阀物料编码 铰接螺栓 A820301010401 铰接螺栓C120/37.6.1.11-1 B230101000234 O 形圈26.64×2.62AS568-121(用在铰接螺栓处) 3、流量为 60L/min，调压范围 100～400bar 的 Oil-Control 平衡阀的外观如下： 单向阀 平衡阀 平衡阀体 铰接螺栓 有杆腔平衡阀物料编码 无杆腔平衡阀物料编码 平衡阀+单向阀 单向阻尼阀 M—测压口 其单向阻尼阀有以下几种： 1 B220400000319 单向阻尼阀044609000002000 φ1.5 Vikers 公司 2 B220400000320 单向阻尼阀044609000003000 φ1.8 3 B220400000321 单向阻尼阀044609000006000 φ2.0 4 B220400000322 单向阻尼阀044609000007000 φ2.5 5 B229900002262 阻尼塞 036102097000000(φ1.5) φ1.5 Oil-Control公司 6 B229900002263 阻尼塞 036102098000000(φ1.75) φ1.75 7 B229900002264 阻尼塞 036102345000000(φ2.0) φ2.0 8 B229900002265 阻尼塞 036102625000000(φ2.5) φ2.5 9 B220401000938 单向阻尼阀003.353.000.0E φ1.5 φ1.5 LUEN 公司 10 B220401000939 单向阻尼阀003.353.000.0F φ1.75 φ1.75 11 B220401000940 单向阻尼阀003.353.000.0G φ2.0 φ2.0 12 B220401000941 单向阻尼阀003.353.000.0H φ2.5 φ2.5 序号 1、5、9 可以互换，序号 2、6、10 可互换、序号 3、7、11 可互换、序号 4、8、12可互换。 单向阻尼阀的内部结构如下： 铰接螺栓 单向阻尼阀芯 锁紧螺母 中心阻尼孔 阻尼孔的标识位置，有四种大小阻尼孔可选择： 1、D —1.5 2、D —1.75(或 1.8) 3、D —2.0 4、D —2.5 单向阀过油...
