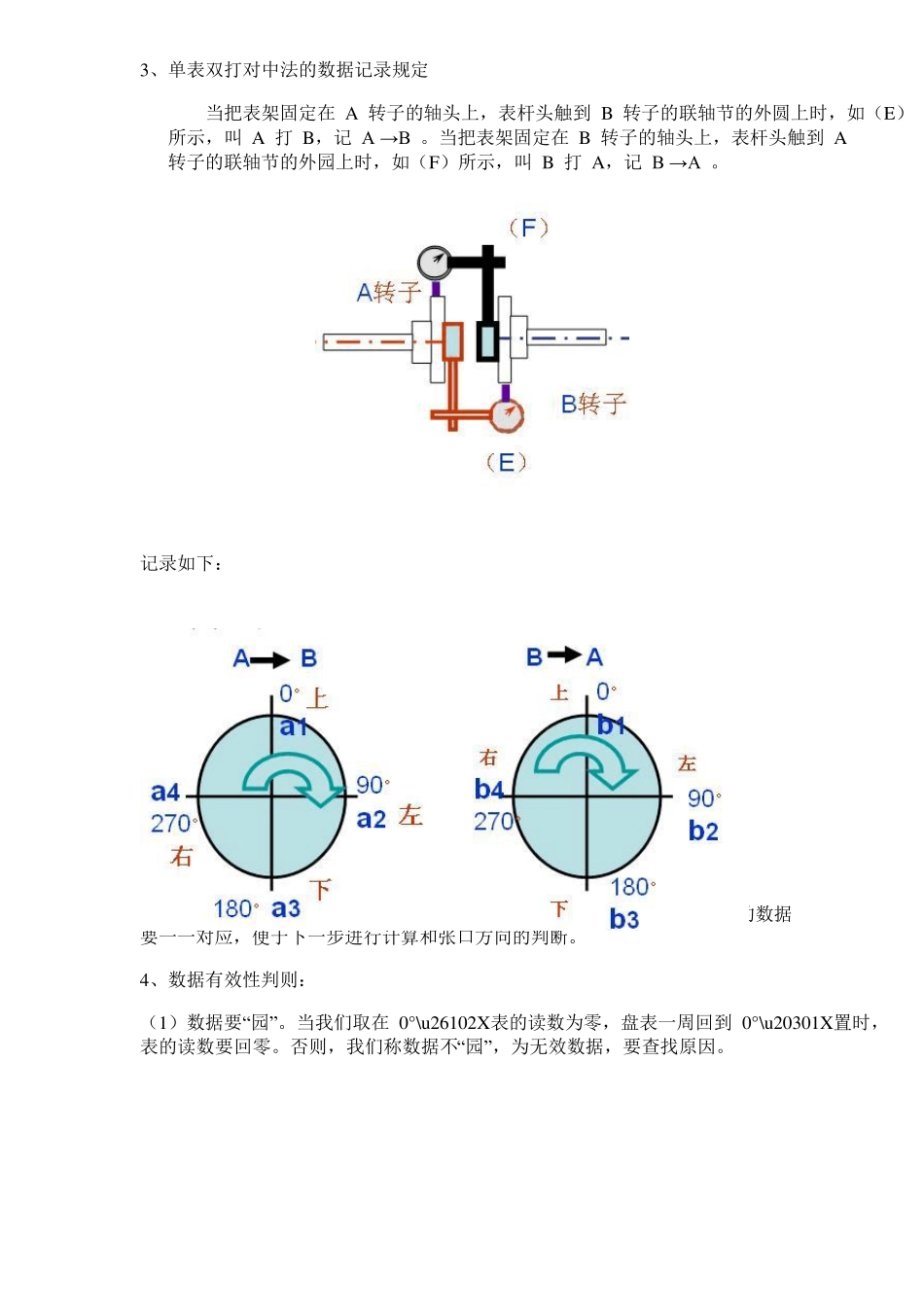

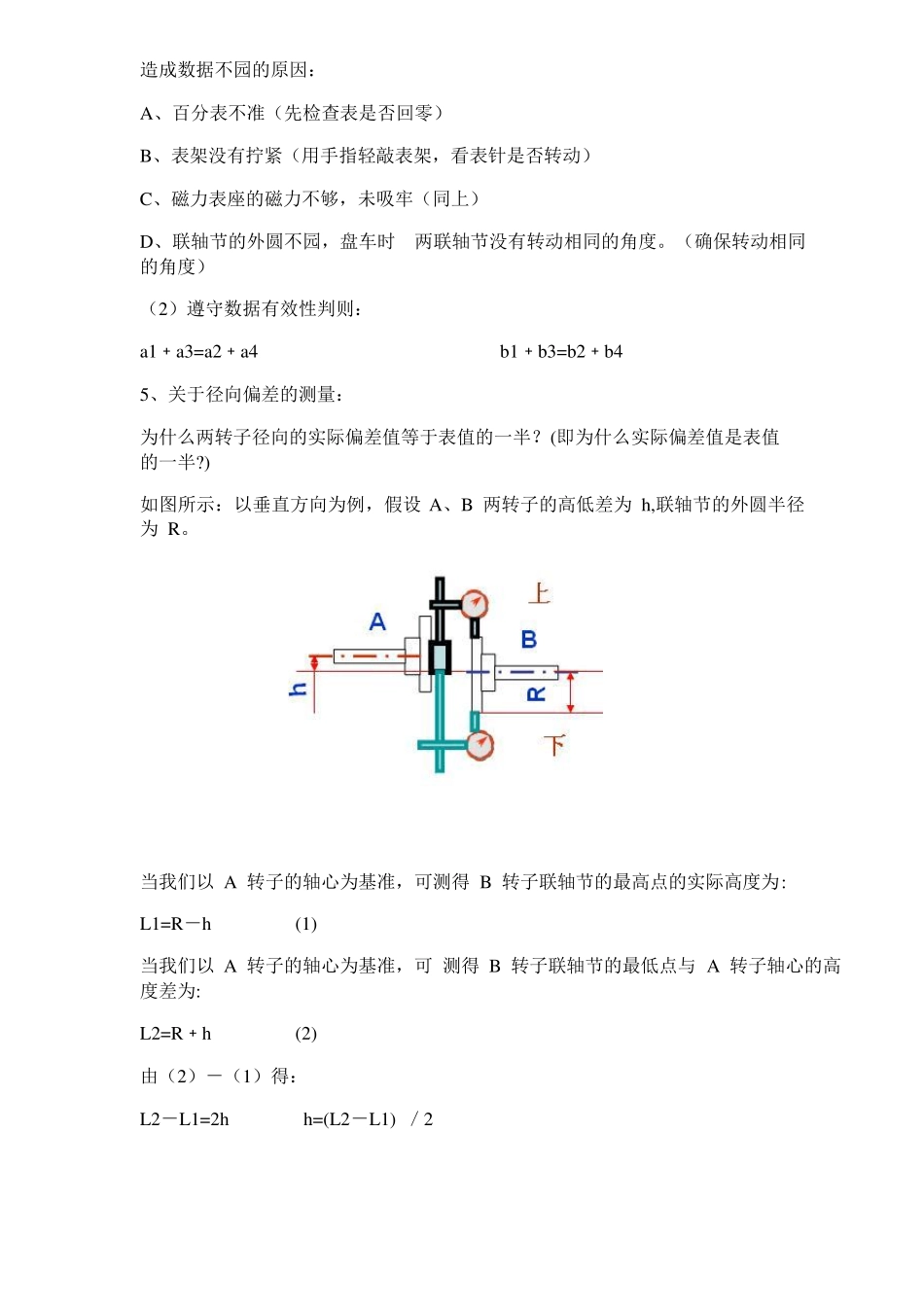

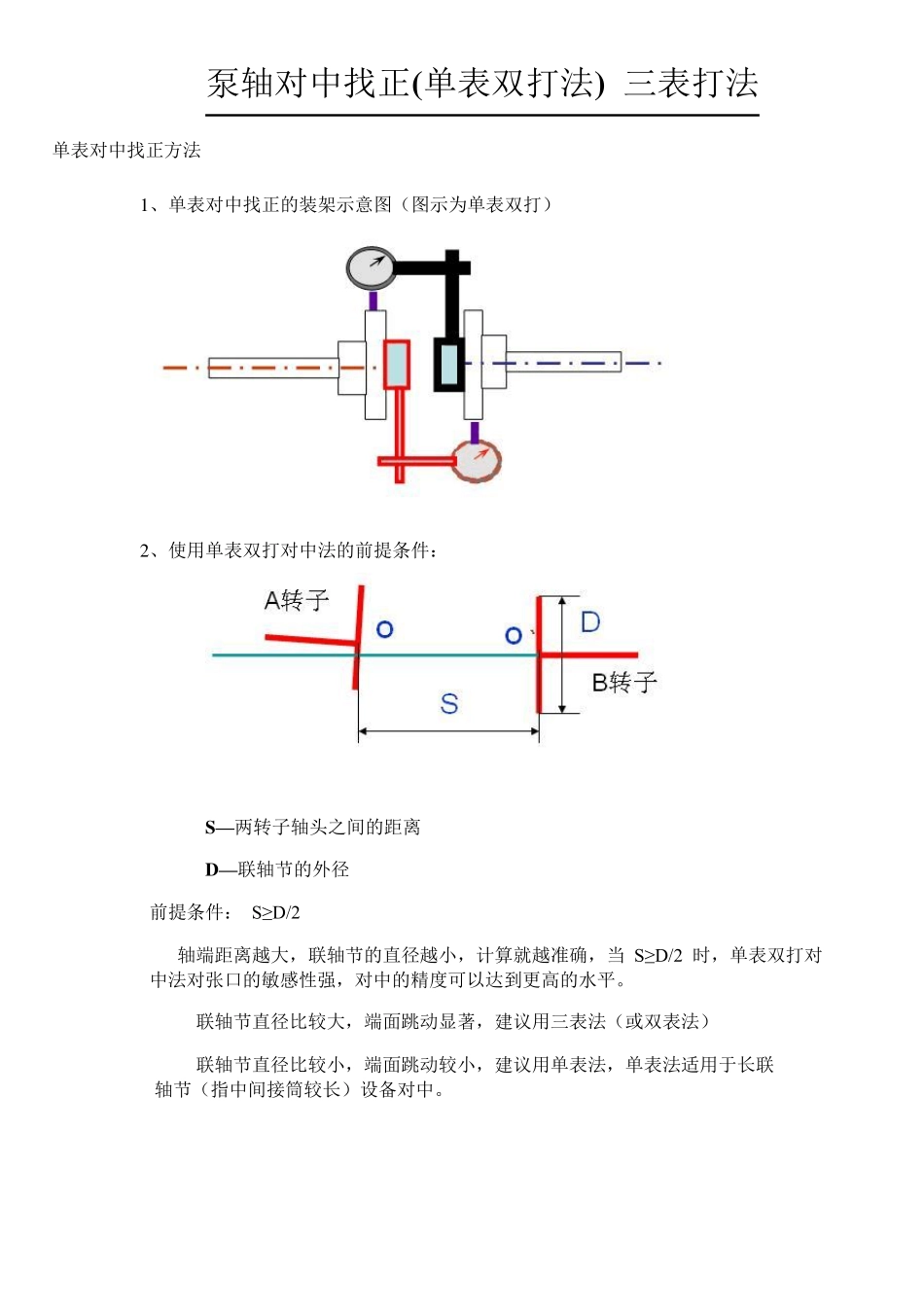

泵轴对中找正(单表双打法) 三表打法 单表对中找正方法 1 、单表对中找正的装架示意图（图示为单表双打） 2 、使用单表双打对中法的前提条件： S—两转子轴头之间的距离 D—联轴节的外径 前提条件： S≥D/2 轴端距离越大，联轴节的直径越小，计算就越准确，当 S≥D/2 时，单表双打对 中法对张口的敏感性强，对中的精度可以达到更高的水平。 联轴节直径比较大，端面跳动显著，建议用三表法（或双表法） 联轴节直径比较小，端面跳动较小，建议用单表法，单表法适用于长联 轴节（指中间接筒较长）设备对中。 3、单表双打对中法的数据记录规定 当把表架固定在 A 转子的轴头上，表杆头触到 B 转子的联轴节的外圆上时，如（E） 所示，叫 A 打 B，记 A →B 。当把表架固定在 B 转子的轴头上，表杆头触到 A 转子的联轴节的外园上时，如（F）所示，叫 B 打 A，记 B →A 。 记录如下： 在两次打表的过程中，盘车时的旋转方向必须相同，在记录时 四个方向的数据 要一一对应，便于下一步进行计算和张口方向的判断。 4、数据有效性判则： （1）数据要“园”。当我们取在 0°\u26102X表的读数为零，盘表一周回到 0°\u20301X置时， 表的读数要回零。否则，我们称数据不“园”，为无效数据，要查找原因。 造成数据不园的原因： A、百分表不准（先检查表是否回零） B、表架没有拧紧（用手指轻敲表架，看表针是否转动） C、磁力表座的磁力不够，未吸牢（同上） D、联轴节的外圆不园，盘车时 两联轴节没有转动相同的角度。（确保转动相同 的角度） （2）遵守数据有效性判则： a1﹢a3=a2﹢a4 b1﹢b3=b2﹢b4 5、关于径向偏差的测量： 为什么两转子径向的实际偏差值等于表值的一半？(即为什么实际偏差值是表值 的一半?) 如图所示：以垂直方向为例，假设 A、B 两转子的高低差为 h,联轴节的外圆半径 为 R。 当我们以 A 转子的轴心为基准，可测得 B 转子联轴节的最高点的实际高度为: L1=R－h (1) 当我们以 A 转子的轴心为基准，可 测得 B 转子联轴节的最低点与 A 转子轴心的高 度差为: L2=R﹢h (2) 由（2）－（1）得： L2－L1=2h h=(L2－L1) ／2 当在顶点位置时把表调为零，即 L1=0，得：h=L2／2 所以：两转子径向的实际偏差值等于表值的一半？（说明：该判则在水平方向也 适用） 6、单表对中张口方向的判断 （一）、张口值的计算公式 （1）、垂直方向的张口值的计算公式...
