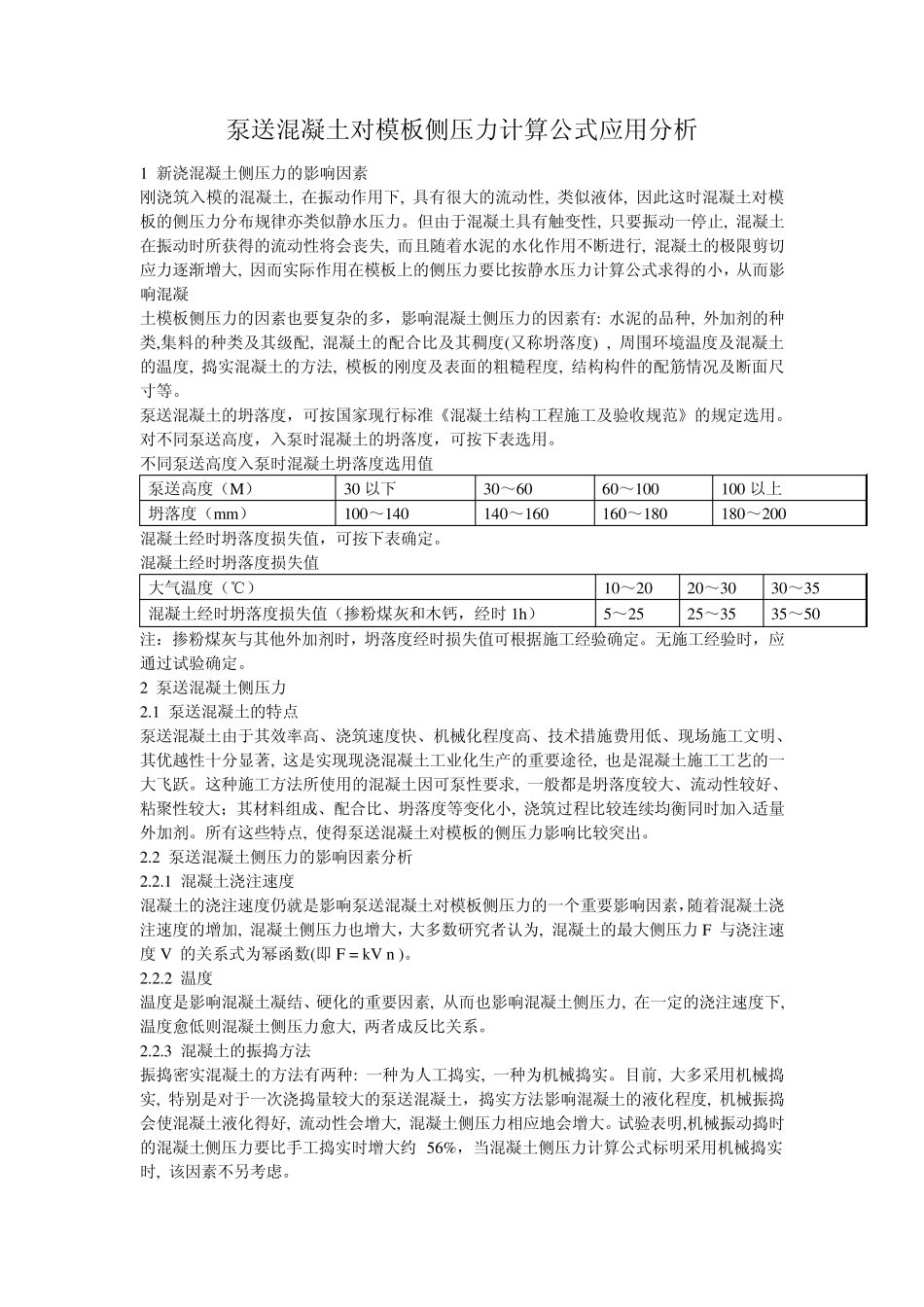

泵送混凝土对模板侧压力计算公式应用分析 1 新浇混凝土侧压力的影响因素 刚浇筑入模的混凝土, 在振动作用下, 具有很大的流动性, 类似液体, 因此这时混凝土对模板的侧压力分布规律亦类似静水压力。但由于混凝土具有触变性, 只要振动一停止, 混凝土在振动时所获得的流动性将会丧失, 而且随着水泥的水化作用不断进行, 混凝土的极限剪切应力逐渐增大, 因而实际作用在模板上的侧压力要比按静水压力计算公式求得的小，从而影响混凝 土模板侧压力的因素也要复杂的多，影响混凝土侧压力的因素有: 水泥的品种, 外加剂的种类,集料的种类及其级配, 混凝土的配合比及其稠度(又称坍落度) , 周围环境温度及混凝土的温度, 捣实混凝土的方法, 模板的刚度及表面的粗糙程度, 结构构件的配筋情况及断面尺寸等。 泵送混凝土的坍落度，可按国家现行标准《混凝土结构工程施工及验收规范》的规定选用。对不同泵送高度，入泵时混凝土的坍落度，可按下表选用。 不同泵送高度入泵时混凝土坍落度选用值 泵送高度（M） 30 以下 30～60 60～100 100 以上 坍落度（mm） 100～140 140～160 160～180 180～200 混凝土经时坍落度损失值，可按下表确定。 混凝土经时坍落度损失值 大气温度（℃） 10～20 20～30 30～35 混凝土经时坍落度损失值（掺粉煤灰和木钙，经时 1h） 5～25 25～35 35～50 注：掺粉煤灰与其他外加剂时，坍落度经时损失值可根据施工经验确定。无施工经验时，应通过试验确定。 2 泵送混凝土侧压力 2.1 泵送混凝土的特点 泵送混凝土由于其效率高、浇筑速度快、机械化程度高、技术措施费用低、现场施工文明、其优越性十分显著, 这是实现现浇混凝土工业化生产的重要途径, 也是混凝土施工工艺的一大飞跃。这种施工方法所使用的混凝土因可泵性要求, 一般都是坍落度较大、流动性较好、粘聚性较大；其材料组成、配合比、坍落度等变化小, 浇筑过程比较连续均衡同时加入适量外加剂。所有这些特点, 使得泵送混凝土对模板的侧压力影响比较突出。 2.2 泵送混凝土侧压力的影响因素分析 2.2.1 混凝土浇注速度 混凝土的浇注速度仍就是影响泵送混凝土对模板侧压力的一个重要影响因素，随着混凝土浇注速度的增加, 混凝土侧压力也增大，大多数研究者认为, 混凝土的最大侧压力 F 与浇注速度 V 的关系式为幂函数(即 F = kV n )。 2.2.2 温度 温度是影响混凝土凝结、硬化的重要因素, 从而也影响混凝土侧压...
