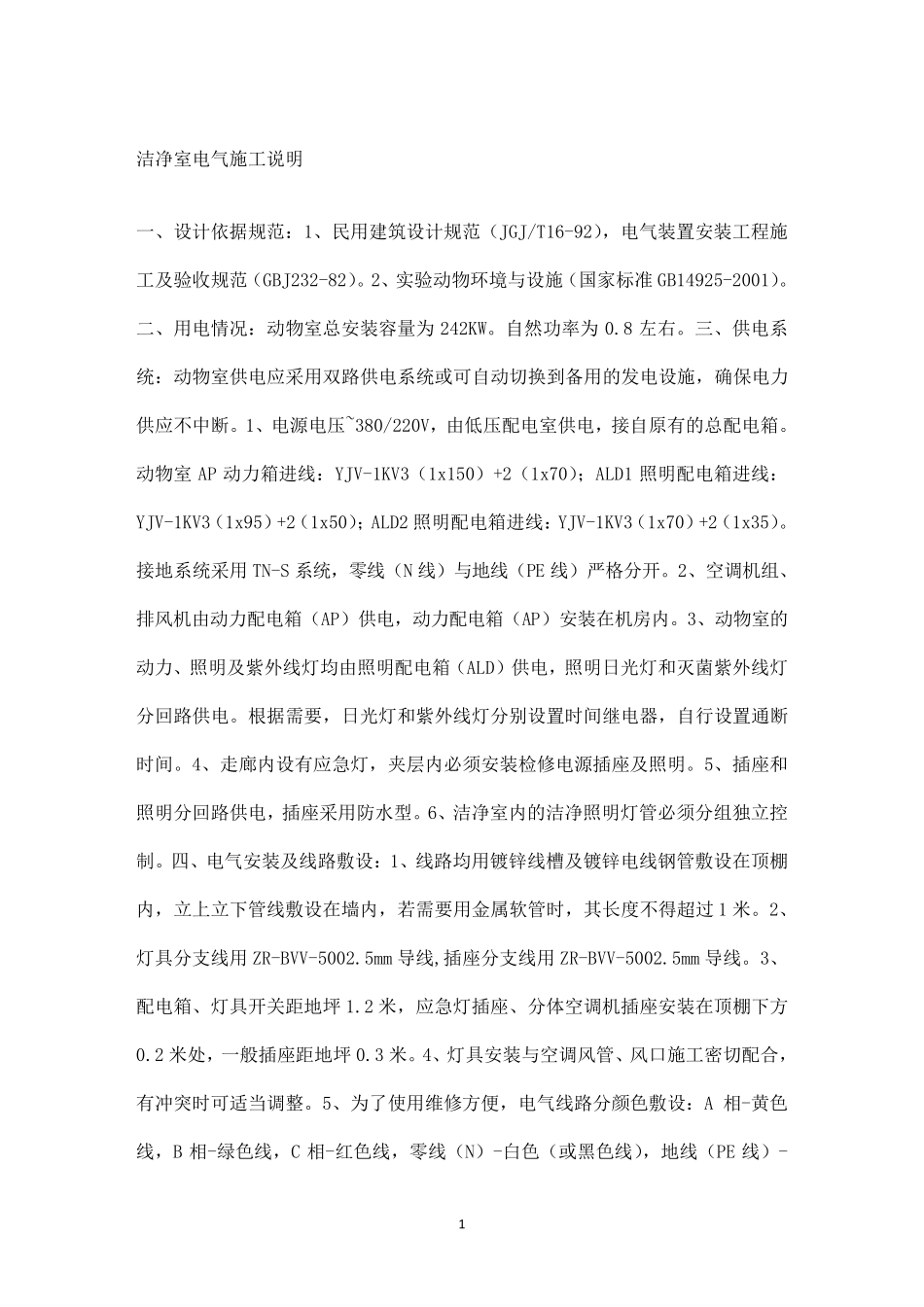

洁净室电气施工说明_第1页
1/10

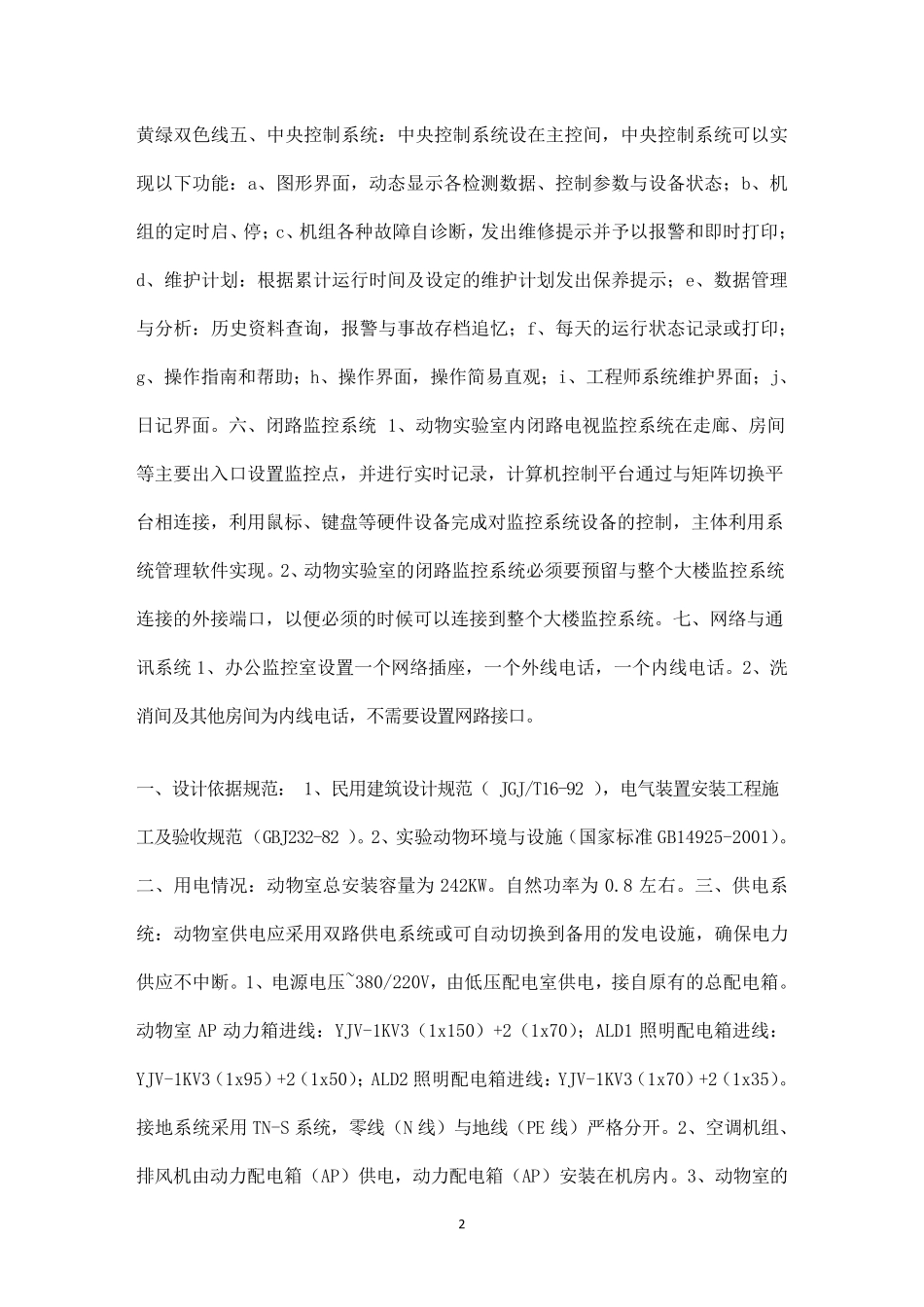

洁净室电气施工说明_第2页
2/10

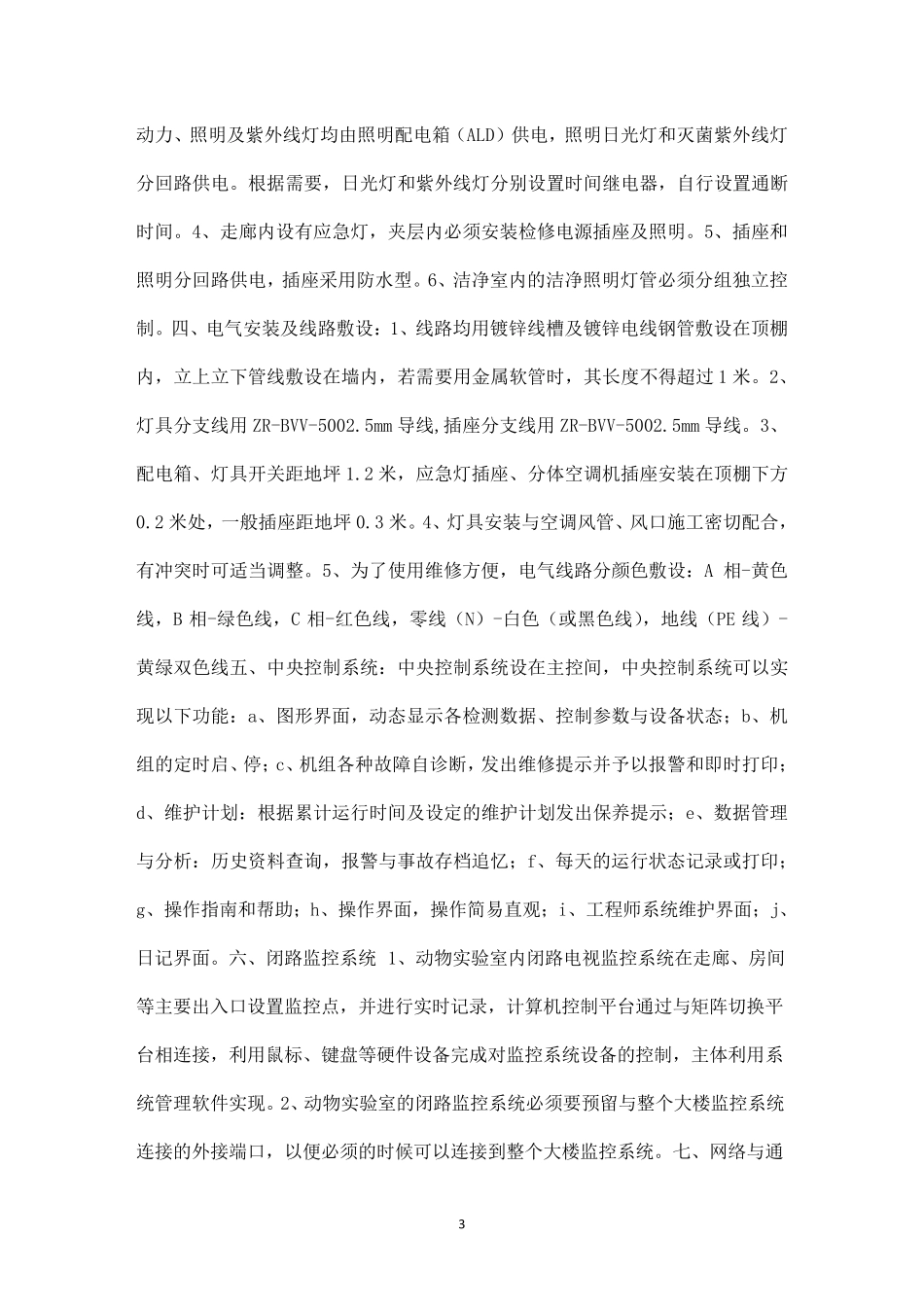

洁净室电气施工说明_第3页
3/10
1 洁净室电气施工说明 一、设计依据规范:1、民用建筑设计规范(JGJ/T16-92),电气装置安装工程施工及验收规范(GBJ232-82)。2、实验动物环境与设施(国家标准 GB14925-2001)。二、用电情况:动物室总安装容量为 242KW。自然功率为 0.8 左右。三、供电系统:动物室供电应采用双路供电系统或可自动切换到备用的发电设施,确保电力供应不中断。1、电源电压~380/220V,由低压配电室供电,接自原有的总配电箱。动物室AP 动力箱进线:YJV-1KV3(1x150)+2(1x70);ALD1 照明配电箱进线:YJV-1KV3(1x95)+2(1x50);ALD2 照明配电箱进线:YJV-1KV3(1x70)+2(1x35)。接地系统采用 TN-S 系统,零线(N 线)与地线(PE 线)严格分开。2、空调机组、排风机由动力配电箱(AP)供电,动力配电箱(AP)安装在机房内。3、动物室的动力、照明及紫外线灯均由照明配电箱(ALD)供电,照明日光灯和灭菌紫外线灯分回路供电。根据需要,日光灯和紫外线灯分别设置时间继电器,自行设置通断时间。4、走廊内设有应急灯,夹层内必须安装检修电源插座及照明。5、插座和照明分回路供电,插座采用防水型。6、洁净室内的洁净照明灯管必须分组独立控制。四、电气安装及线路敷设:1、线路均用镀锌线槽及镀锌电线钢管敷设在顶棚内,立上立下管线敷设在墙内,若需要用金属软管时,其 长 度 不得 超 过 1 米 。2、灯具 分支 线用 ZR-BVV-5002.5mm 导 线,插座分支 线用 ZR-BVV-5002.5mm 导 线。3、配电箱、灯具 开关 距 地坪 1.2 米 ,应急灯插座、分体 空调机插座安装在顶棚下方0.2 米 处 ,一般 插座距 地坪 0.3 米 。4、灯具 安装与空调风管、风口 施工密 切配合 ,有冲 突 时可适 当 调整 。5、为了 使 用维 修方 便 ,电气线路分颜 色 敷设:A 相 -黄 色线,B 相 -绿 色 线,C 相 -红 色 线,零线(N)-白 色 (或黑 色 线),地线(PE 线)- 2 黄绿双色线五、中央控制系统:中央控制系统设在主控间,中央控制系统可以实现以下功能:a、图形界面,动态显示各检测数据、控制参数与设备状态;b、机组的定时启、停;c、机组各种故障自诊断,发出维修提示并予以报警和即时打印;d、维护计划:根据累计运行时间及设定的维护计划发出保养提示;e、数据管理与分析:历史资料查询,报警与事故存档追忆;f、每天的运行状态记录或打印;g、操作指南和帮助;h、操作界面,操作简易直观;i、工程师...
