洗瓶机推瓶机构设计VIP专享

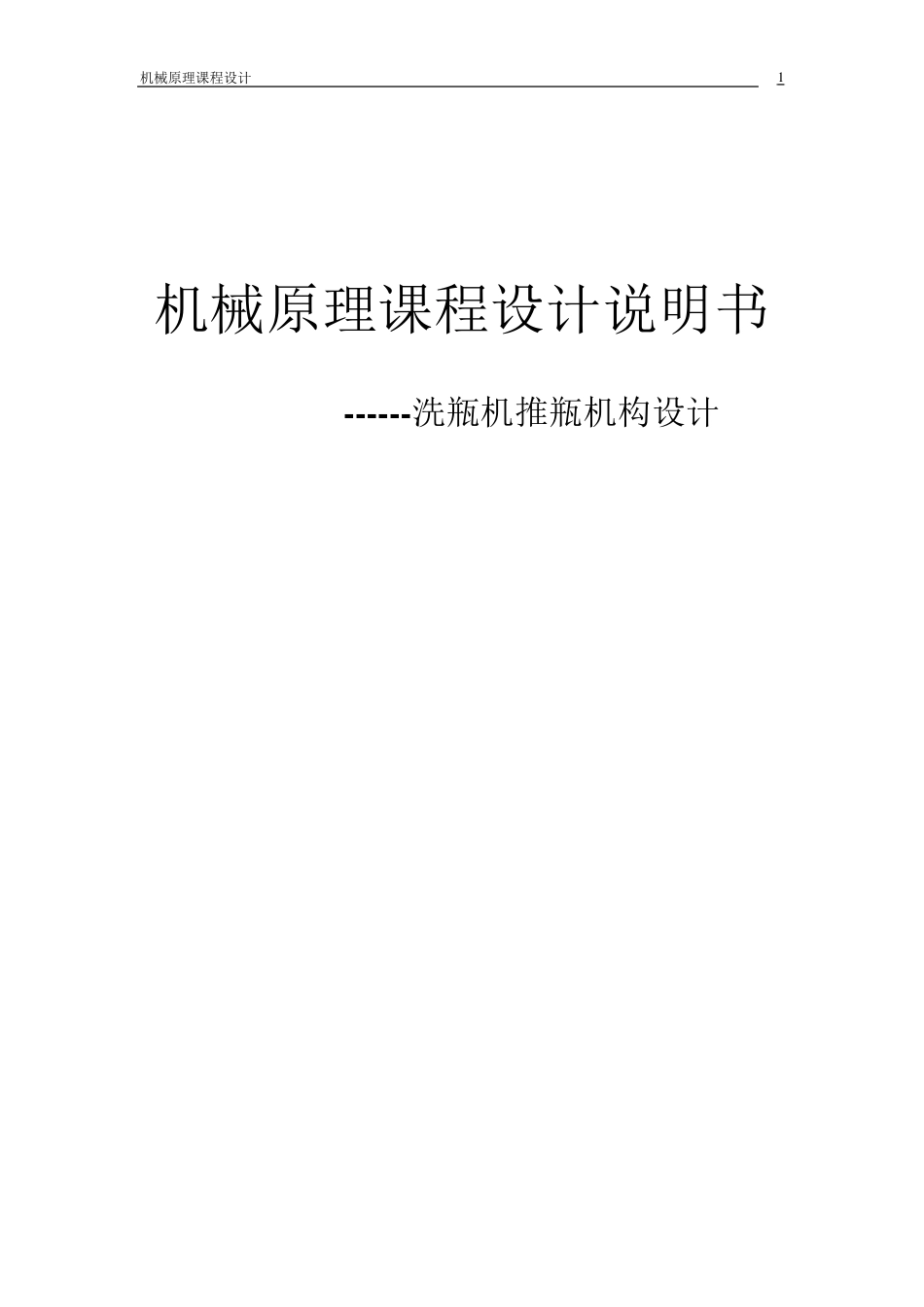

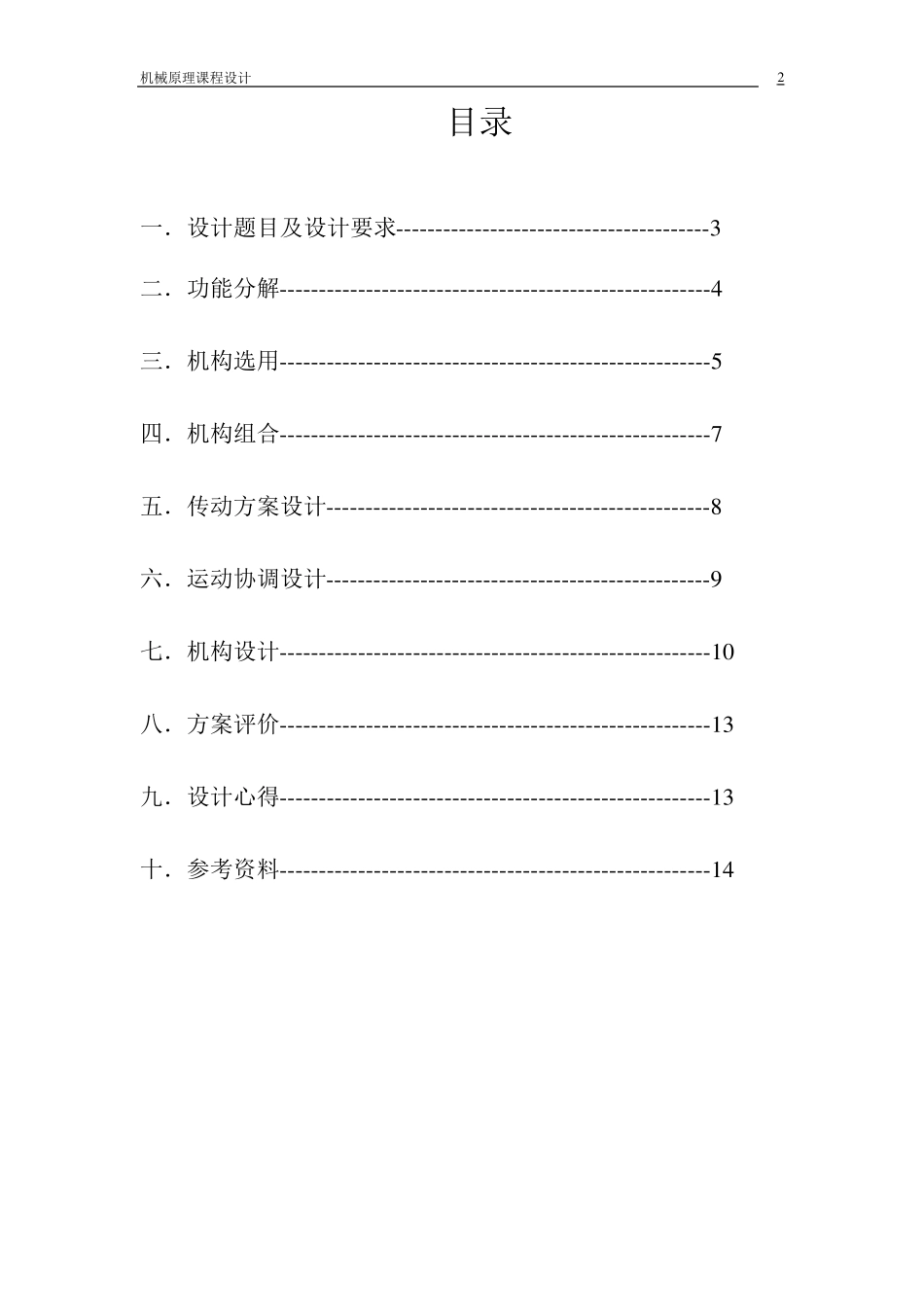

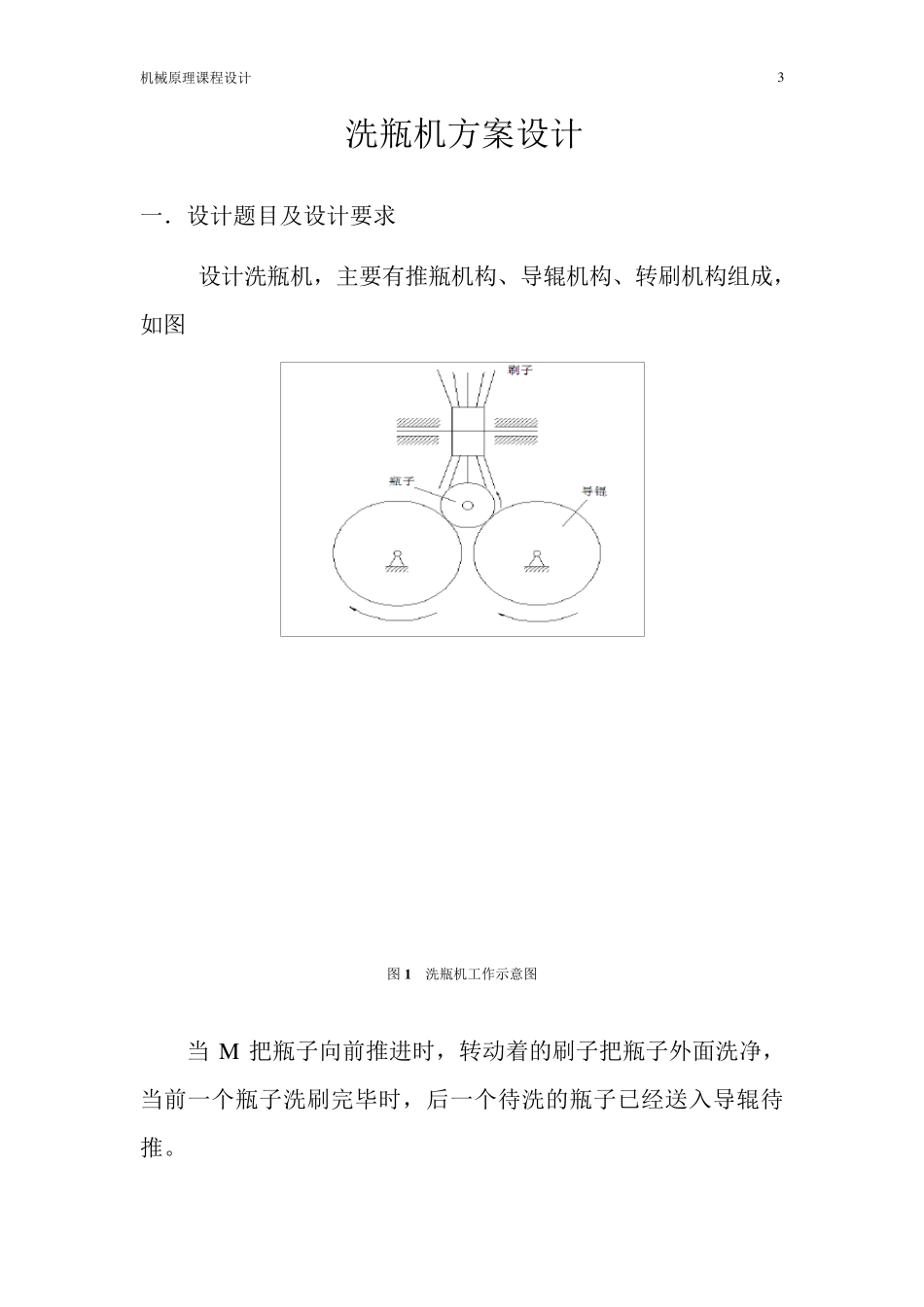

机械原理课程设计 1 机械原理课程设计说明书 ------洗瓶机推瓶机构设计 机械原理课程设计 2 目录 一．设计题目及设计要求----------------------------------------3 二．功能分解-------------------------------------------------------4 三．机构选用-------------------------------------------------------5 四．机构组合-------------------------------------------------------7 五．传动方案设计-------------------------------------------------8 六．运动协调设计-------------------------------------------------9 七．机构设计-------------------------------------------------------1 0 八．方案评价-------------------------------------------------------1 3 九．设计心得-------------------------------------------------------1 3 十．参考资料-------------------------------------------------------1 4 机械原理课程设计 3 洗瓶机方案设计 一．设计题目及设计要求 设计洗瓶机，主要有推瓶机构、导辊机构、转刷机构组成，如图 图 1 洗瓶机工作示意图 当 M 把瓶子向前推进时，转动着的刷子把瓶子外面洗净，当前一个瓶子洗刷完毕时，后一个待洗的瓶子已经送入导辊待推。 机械原理课程设计 4 表1 洗瓶机的技术要求 方案号 瓶子尺寸 （长* 直径）mm 工作行程/mm 生产率/ （个/s） 急回系数 K 电动机转速n0/（r/min） A Φ100*200 600 15 3 1440 B Φ80*180 500 16 3.2 1440 C Φ60*150 420 18 3.5 960 我们选用 C 方案，由于它工作行程短，节约空间，结构紧凑，生产率高，急回系数高，说明构件非有效工作时间比例小，电动机功率低，节省能源。 二．功能分解 本机器的功能是自动洗瓶。它的运动功能可分解为三种工艺动作 1.推瓶 推头 M 均匀速度推瓶，设计推瓶机构，且构件在工作行程中作匀速直线运动，在工作前后可有变速运动，回程时有急回特性。 2.转瓶 导辊有齿轮带动，通过与瓶子之间的摩擦带动瓶旋转。 3.刷瓶 刷子在轮系机构带动下以恒速旋转，用以洗刷瓶子。 注：以上三种动作同时进行，彼此的运动不发生干涉。 机械原理课程设计 5 三、机构选用 利用设计目录并根据技术、经济及相容性的要求，确定三个工艺动作的执行构件——推头、刷子、导辊，分别选择相应的机构以实现各项运动功能。 表 2 洗瓶机的机构选型 功能 执...
