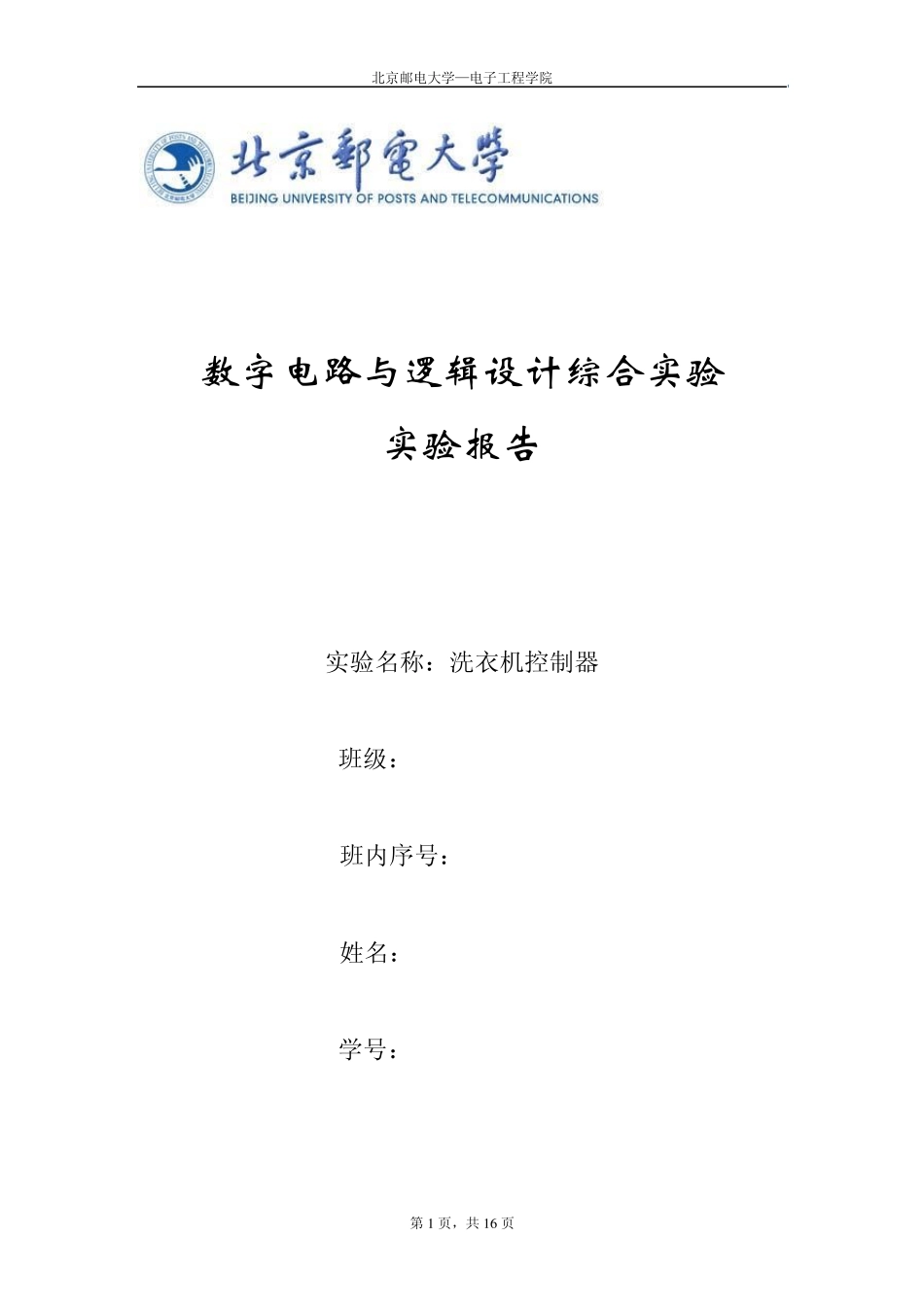

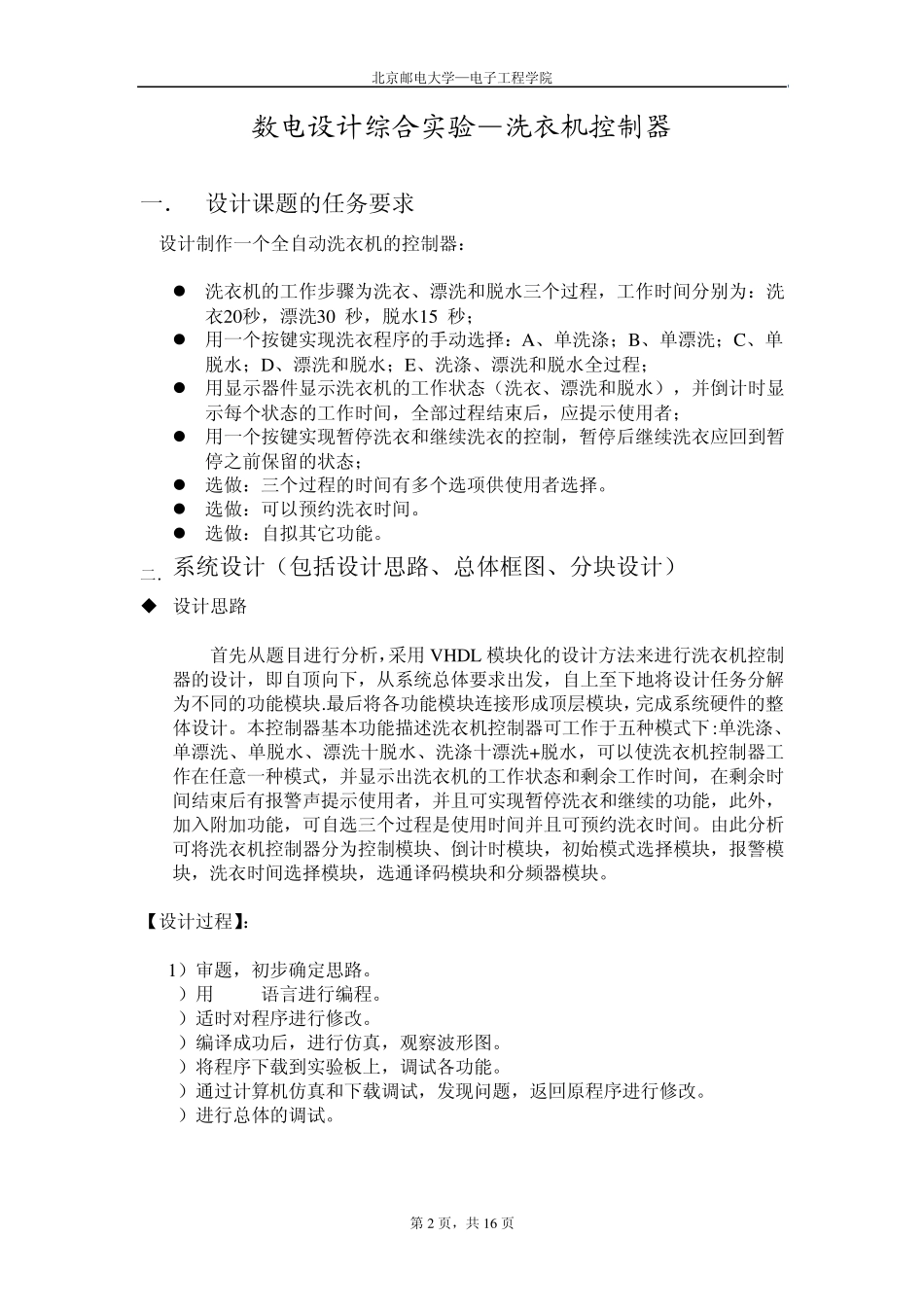

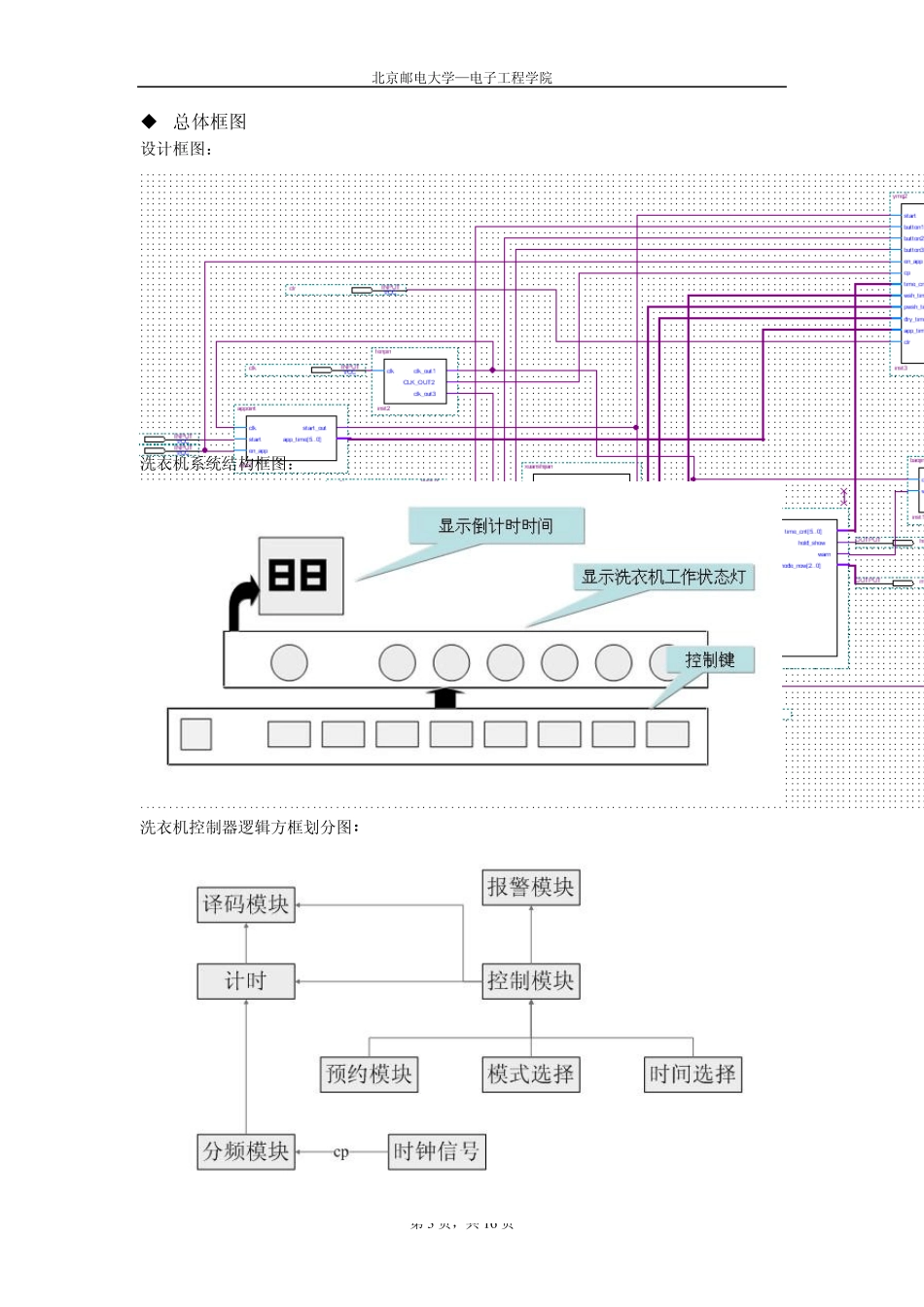

北京邮电大学—电子工程学院 第 1 页，共 1 6 页 数字电路与逻辑设计综合实验 实验报告 实验名称：洗衣机控制器 班级： 班内序号： 姓名： 学号： 北京邮电大学—电子工程学院 第 2 页，共 16 页 数电设计综合实验—洗衣机控制器 一． 设计课题的任务要求 设计制作一个全自动洗衣机的控制器： 洗衣机的工作步骤为洗衣、漂洗和脱水三个过程，工作时间分别为：洗衣20秒，漂洗30 秒，脱水15 秒； 用一个按键实现洗衣程序的手动选择：A、单洗涤；B、单漂洗；C、单脱水；D、漂洗和脱水；E、洗涤、漂洗和脱水全过程； 用显示器件显示洗衣机的工作状态（洗衣、漂洗和脱水），并倒计时显示每个状态的工作时间，全部过程结束后，应提示使用者； 用一个按键实现暂停洗衣和继续洗衣的控制，暂停后继续洗衣应回到暂停之前保留的状态； 选做：三个过程的时间有多个选项供使用者选择。 选做：可以预约洗衣时间。 选做：自拟其它功能。 二．系统设计（包括设计思路、总体框图、分块设计） 设计思路 首先从题目进行分析，采用 VHDL 模块化的设计方法来进行洗衣机控制器的设计，即自顶向下，从系统总体要求出发，自上至下地将设计任务分解为不同的功能模块.最后将各功能模块连接形成顶层模块，完成系统硬件的整体设计。本控制器基本功能描述洗衣机控制器可工作于五种模式下:单洗涤、单漂洗、单脱水、漂洗十脱水、洗涤十漂洗+脱水，可以使洗衣机控制器工作在任意一种模式，并显示出洗衣机的工作状态和剩余工作时间，在剩余时间结束后有报警声提示使用者，并且可实现暂停洗衣和继续的功能，此外，加入附加功能，可自选三个过程是使用时间并且可预约洗衣时间。由此分析可将洗衣机控制器分为控制模块、倒计时模块，初始模式选择模块，报警模块，洗衣时间选择模块，选通译码模块和分频器模块。 【设计过程】： 1）审题，初步确定思路。 2）用 VHDL语言进行编程。 3）适时对程序进行修改。 4）编译成功后，进行仿真，观察波形图。 5）将程序下载到实验板上，调试各功能。 6）通过计算机仿真和下载调试，发现问题，返回原程序进行修改。 7）进行总体的调试。 北京邮电大学—电子工程学院 第 3 页，共 1 6 页 总体框图 设计框图： 洗衣机系统结构框图： 洗衣机控制器逻辑方框划分图： 北京邮电大学—电子工程学院 第 4 页，共 1 6 页 ASM 图： MDS图： 北京邮电大...
