洗衣机控制电路设计

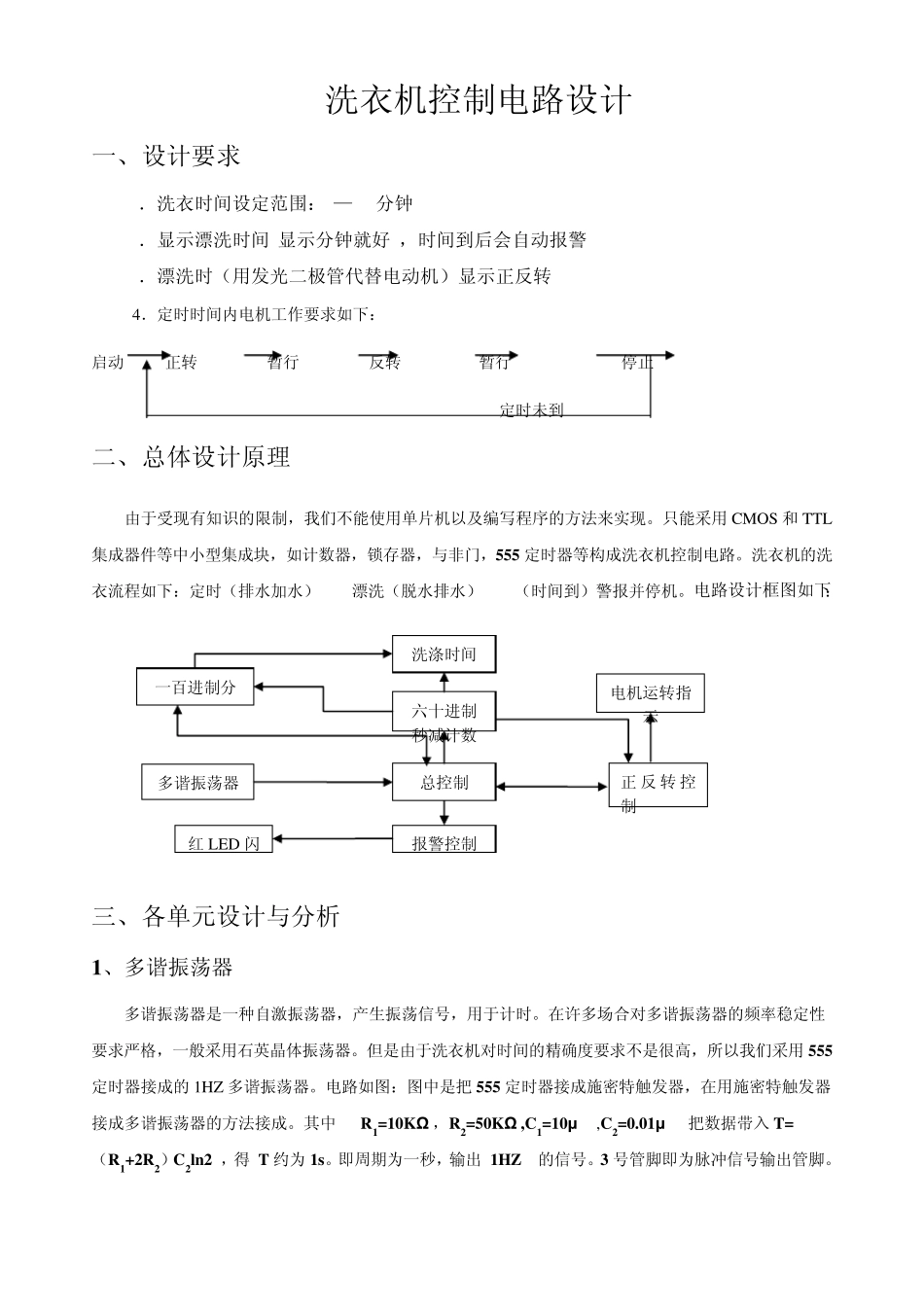

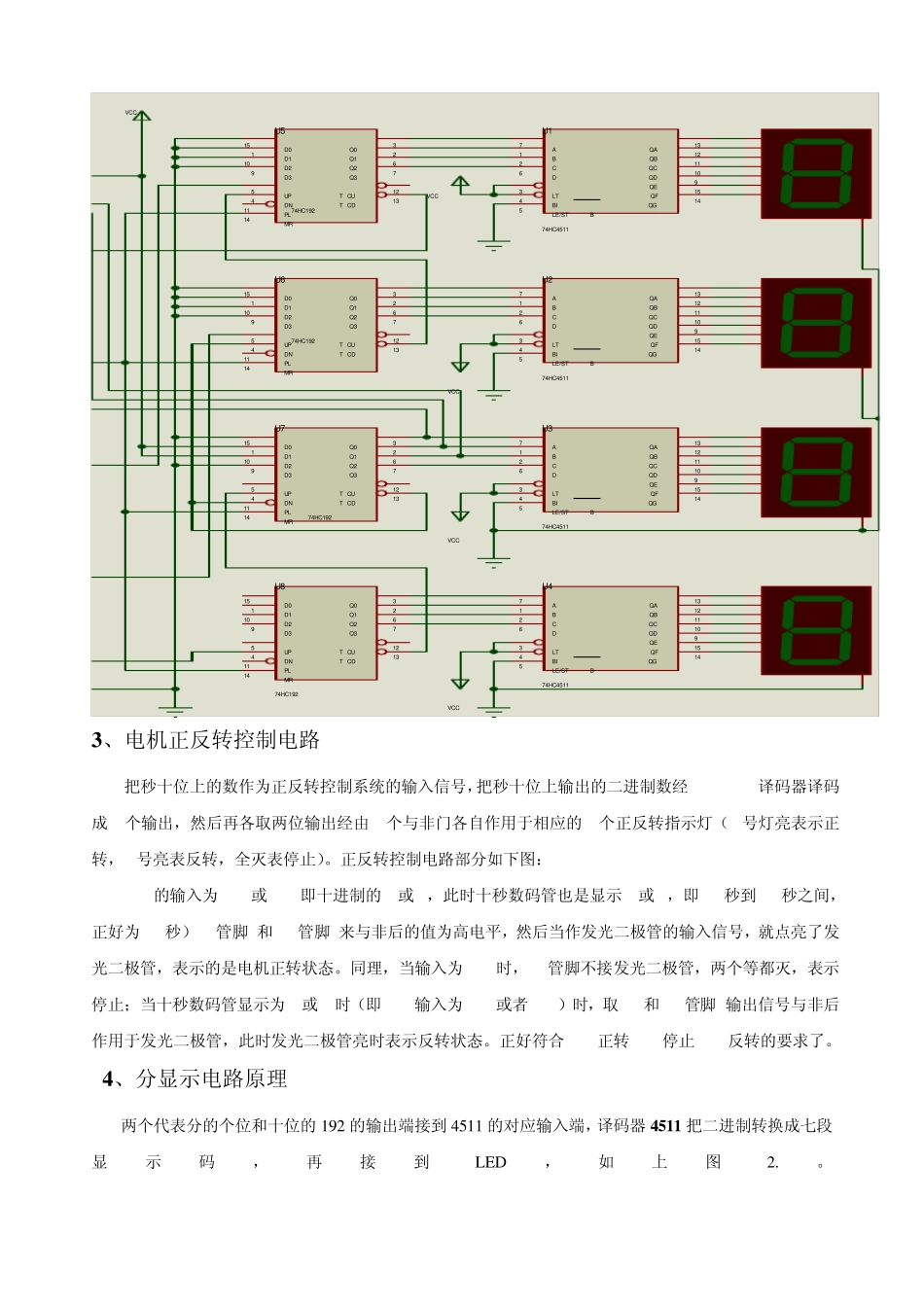

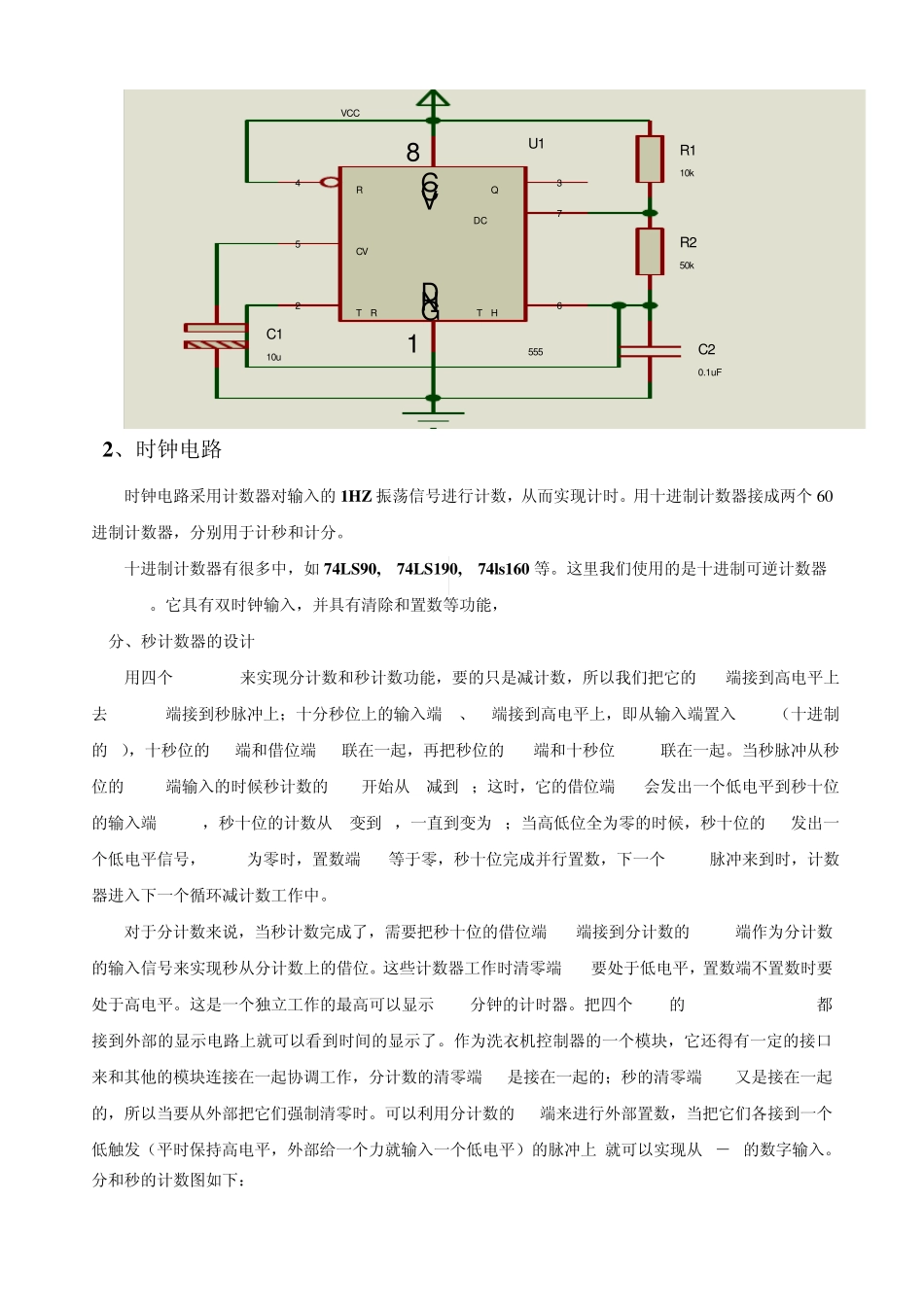

洗衣机控制电路设计 一、设计要求 1．洗衣时间设定范围：1—99分钟 2．显示漂洗时间(显示分钟就好)，时间到后会自动报警 3．漂洗时（用发光二极管代替电动机）显示正反转 4．定时时间内电机工作要求如下： 启动 正转 20s 暂行 10s 反转 20s 暂行 10s 停止 定时未到 二、总体设计原理 由于受现有知识的限制，我们不能使用单片机以及编写程序的方法来实现。只能采用 CMOS 和 TTL集成器件等中小型集成块，如计数器，锁存器，与非门，555 定时器等构成洗衣机控制电路。洗衣机的洗衣流程如下：定时（排水加水） 漂洗（脱水排水） （时间到）警报并停机。电路设计框图如下： 三、各单元设计与分析 1、多谐振荡器 多谐振荡器是一种自激振荡器，产生振荡信号，用于计时。在许多场合对多谐振荡器的频率稳定性要求严格，一般采用石英晶体振荡器。但是由于洗衣机对时间的精确度要求不是很高，所以我们采用 555定时器接成的 1HZ 多谐振荡器。电路如图：图中是把 555 定时器接成施密特触发器，在用施密特触发器接成多谐振荡器的方法接成。其中 R1=10KΩ ，R2=50KΩ ,C1=10μ F ,C2=0.01μ F 把数据带入 T=（R1+2R2）C2ln2 ，得 T 约为 1s。即周期为一秒，输出 1HZ 的信号。3 号管脚即为脉冲信号输出管脚。 六十进制秒减计数洗涤时间一百进制分报警控制 多谐振荡器 电机运转指示 总控制 红 LED 闪 正 反 转 控制 R4DC7Q3GND1VCC8TR2TH6CV5U1555VCCC20.1uFC110uR110kR250k 2、时钟电路 时钟电路采用计数器对输入的 1HZ 振荡信号进行计数，从而实现计时。用十进制计数器接成两个 6 0进制计数器，分别用于计秒和计分。 十进制计数器有很多中，如 74LS90, 74LS190, 74ls160 等。这里我们使用的是十进制可逆计数器 74LS192。它具有双时钟输入，并具有清除和置数等功能， 分、秒计数器的设计 用四个 74LS192来实现分计数和秒计数功能，要的只是减计数，所以我们把它的 UP 端接到高电平上去, DOWN 端接到秒脉冲上；十分秒位上的输入端 B、C 端接到高电平上，即从输入端置入 0110（十进制的 6），十秒位的 LD端和借位端 BO联在一起，再把秒位的 BO 端和十秒位 DOWN 联在一起。当秒脉冲从秒位的 DOWN端输入的时候秒计数的 192开始从 9减到 0；这时，它的借位端 BO 会发出一个低电平到秒十位的输入端 DOWN ，秒十位的计数从 6变到 5，一直到变为 0；当高低位全为零的...
