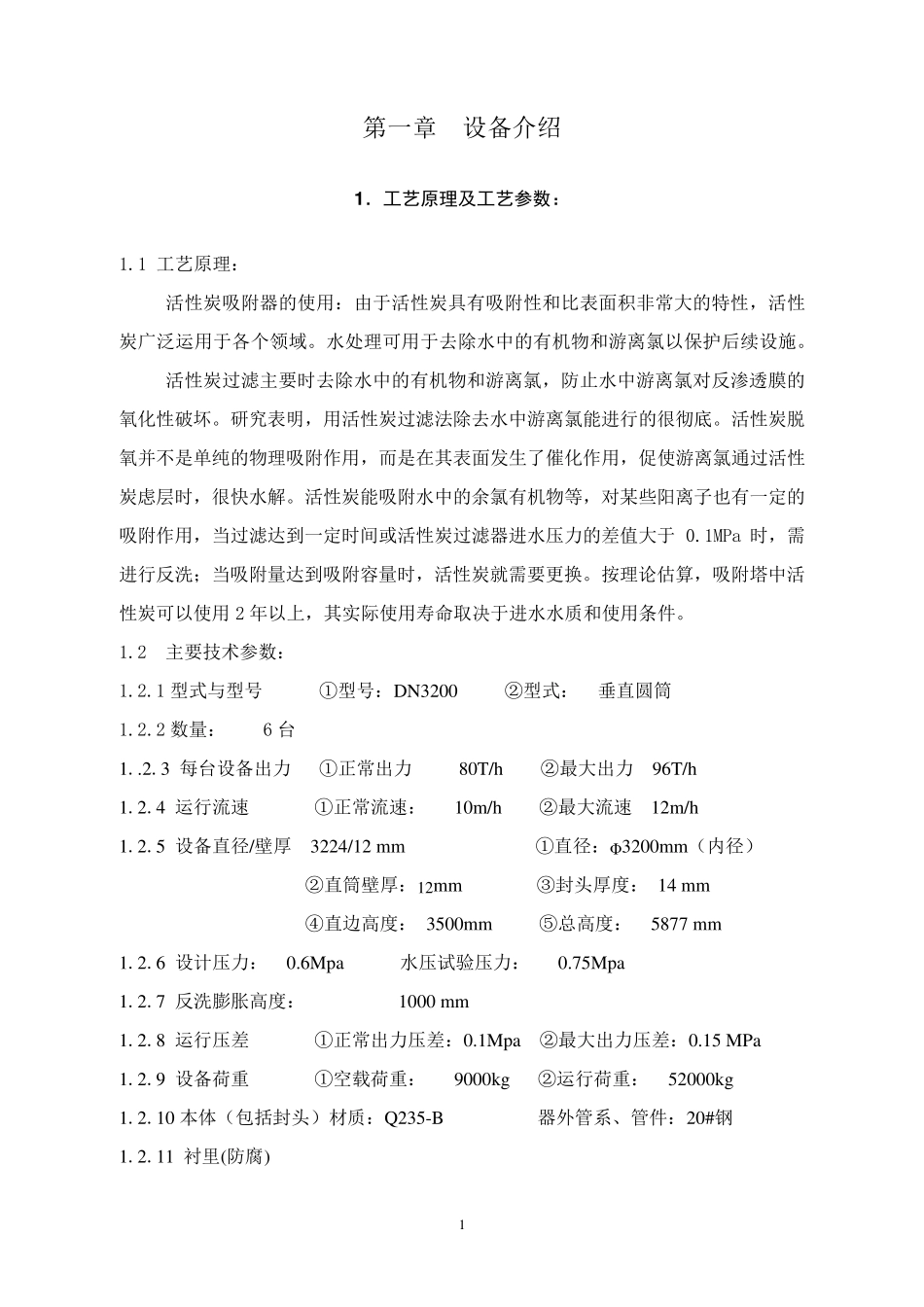

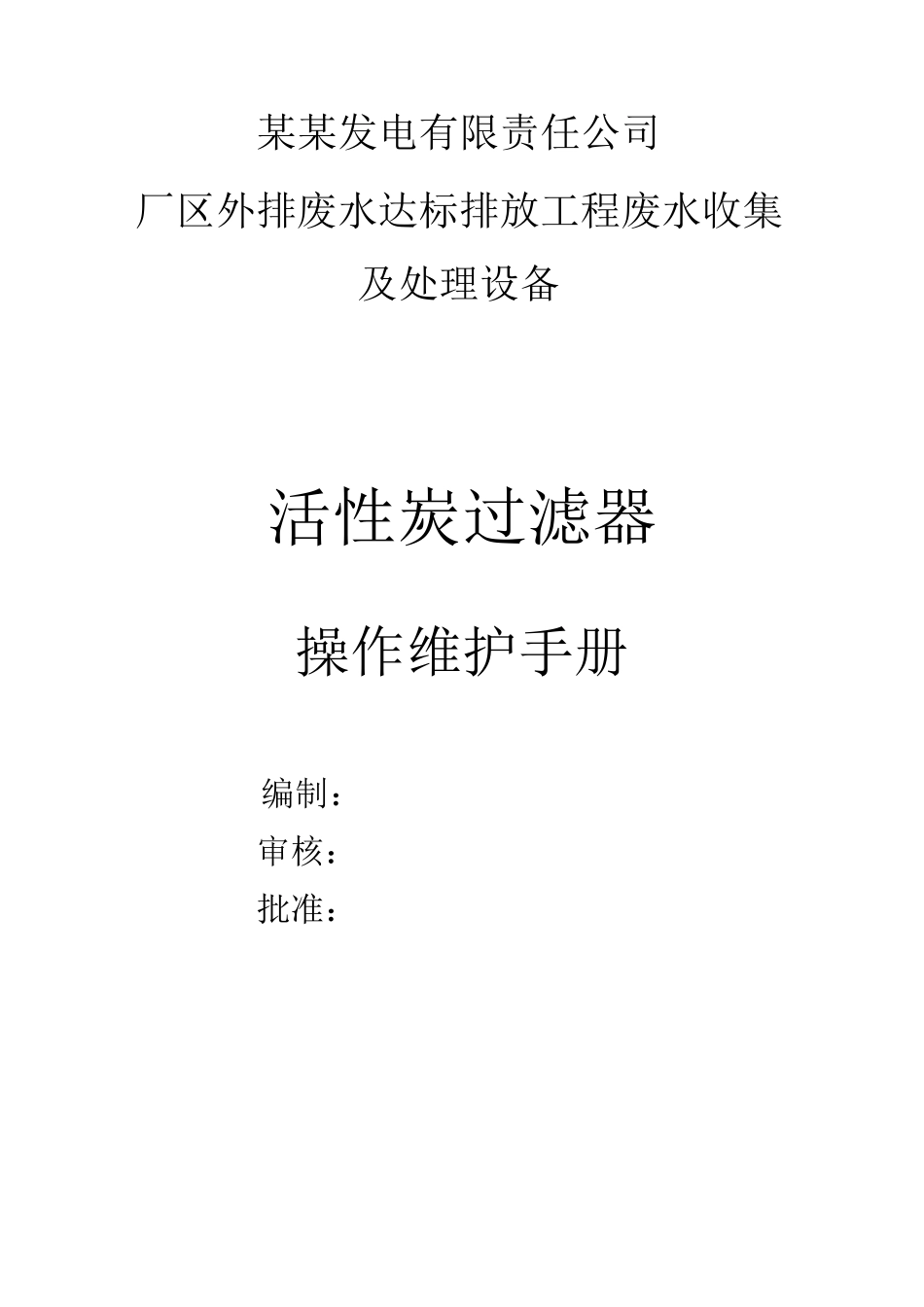

某某发电有限责任公司 厂区外排废水达标排放工程废水收集及处理设备 活性炭过滤器 操作维护手册 编制： 审核： 批准： 1 第 一 章 设 备 介 绍 1．工艺原理及工艺参数： 1.1 工 艺 原 理 ： 活 性 炭 吸 附 器 的 使 用 ： 由 于 活 性 炭 具 有 吸 附 性 和 比 表 面 积 非 常 大 的 特 性 ， 活 性炭 广 泛 运 用 于 各 个 领 域 。 水 处 理 可 用 于 去 除 水 中 的 有 机 物 和 游 离 氯 以 保 护 后 续 设 施 。 活 性 炭 过 滤 主 要 时 去 除 水 中 的 有 机 物 和 游 离 氯 ， 防 止 水 中 游 离 氯 对 反 渗 透 膜 的氧 化 性 破 坏 。 研 究 表 明 ， 用 活 性 炭 过 滤 法 除 去 水 中 游 离 氯 能 进 行 的 很 彻 底 。 活 性 炭 脱氧 并 不 是 单 纯 的 物 理 吸 附 作 用 ， 而 是 在 其 表 面 发 生 了 催 化 作 用 ， 促 使 游 离 氯 通 过 活 性炭 虑 层 时 ， 很 快 水 解 。 活 性 炭 能 吸 附 水 中 的 余 氯 有 机 物 等 ， 对 某 些 阳 离 子 也 有 一 定 的吸 附 作 用 ， 当 过 滤 达 到 一 定 时 间 或 活 性 炭 过 滤 器 进 水 压 力 的 差 值 大 于0.1MPa 时 ， 需进 行 反 洗 ； 当 吸 附 量 达 到 吸 附 容 量 时 ， 活 性 炭 就需 要 更换。 按理 论估算， 吸 附 塔中 活性 炭 可 以 使 用 2 年以 上， 其 实际使 用 寿命取决于 进 水 水 质和 使 用 条件。 1.2 主 要 技术参数： 1.2.1 型式与型号 ①型号： DN3200 ②型式： 垂直圆筒 1.2.2 数量 ： 6 台 1..2.3 每 台 设 备 出 力 ①正 常 出 力 80T/h ②最 大 出 力 96T/h 1.2.4 运 行 流 速 ①正 常 流 速 ： 10m/h ②最 大 流 速 12m/h 1.2.5 设 备 直径 /壁 厚 3224/12 mm ①直径 ： Φ3200mm（ 内 径 ） ②直筒 壁 厚 ： 12mm ③ 封 头 厚 度 ： 14 mm ④ 直边 高 度 ： 3500mm ⑤ 总 高 度 ： 5877 mm 1.2.6 设 计 压 力 ： 0.6Mpa 水 压 试 验 压 力 ： 0.75Mpa 1.2.7 反 洗 膨 胀 高 度 ： 1000 mm...
