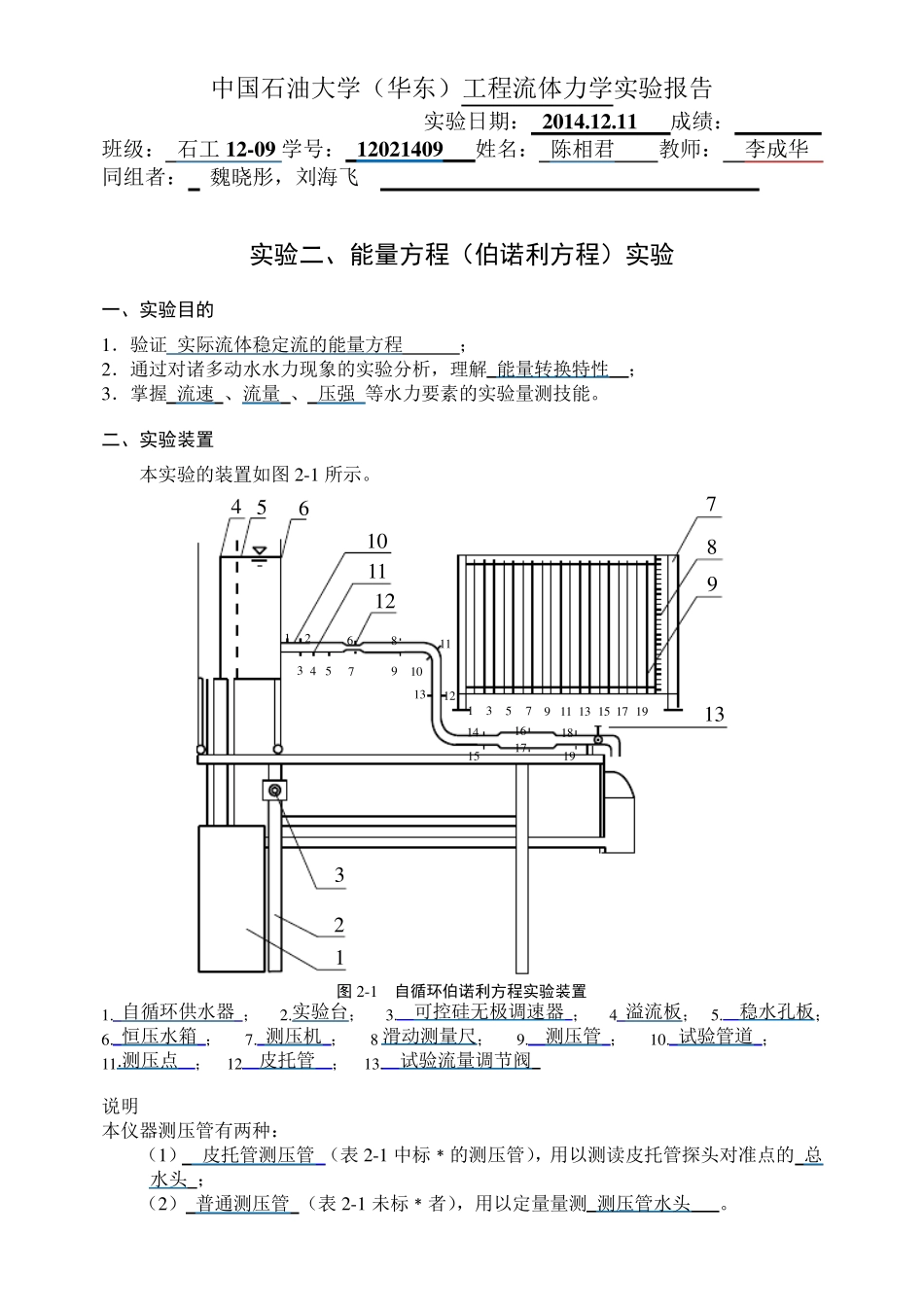

中国石油大学（华东）工程流体力学实验报告 实验日期： 2 0 1 4 .1 2 .1 1 成绩： 班级： 石工1 2 -0 9 学号： 1 2 0 2 1 4 0 9 姓名： 陈相君 教师： 李成华 同组者： 魏晓彤，刘海飞 实验二、能量方程（伯诺利方程）实验 一、实验目的 1 ．验证 实际流体稳定流的能量方程 ； 2 ．通过对诸多动水水力现象的实验分析，理解 能量转换特性 ； 3 ．掌握 流速 、流量 、 压强 等水力要素的实验量测技能。 二、实验装置 本实验的装置如图 2 -1 所示。 1234567891 01 11 21 31 41 51 61 71 81 94561231 37891 21 11 0135791 1 1 31 5 1 71 9 图 2 -1 自循环伯诺利方程实验装置 1 . 自循环供水器 ； 2 .实验台； 3 . 可控硅无极调速器 ； 4 溢流板； 5 . 稳水孔板； 6 . 恒压水箱 ； 7 . 测压机 ； 8 滑动测量尺； 9 . 测压管 ； 1 0 . 试验管道 ； 1 1 .测压点 ； 1 2 皮托管 ； 1 3 . 试验流量调节阀 说明 本仪器测压管有两种： （1 ） 皮托管测压管 （表 2 -1 中标﹡的测压管），用以测读皮托管探头对准点的 总水头 ； （2 ） 普通测压管 （表 2 -1 未标﹡者），用以定量量测 测压管水头 。 实验流量用阀13 调节，流量由 调节阀13 测量。 三、实验原理 在实验管路中沿管内水流方向取n 个过水断面。可以列出进口断面（1）至另一断面（i ）的能量方程式（i =2,3,… ,n ） iwiiiihgvpzgpz122221111 取12n1aaa ，选好基准面，从已设置的各断面的测压管中读出 z+p/r 值，测出 透过管路的流量 ，即可计算出 断面平均流速 ，从而即可得到 各断面测压管水头和总水头 。 四、实验要求 1．记录有关常数 实验装置编号 No._4____ 均匀段1d = 1.40 -210 m；缩管段2d = 1.01-210 m；扩管段3d =2.00-210 m； 水箱液面高程0 = 47.6 -210 m； 上管道轴线高程z = 19 -210 m （基准面选在标尺的零点上） 表 2-1 管径记录表 测点编号 1* 2 3 4 5 6* 7 8* 9 10 11 12* 13 14* 15 16* 17 18* 19 管径-2/10 m 1.40 1.40 1.40 1.40 1.01 1.40 1.40 1.40 1.40 2.00 1.40 两点间距 -2/(10 m) 4 4 6 6 4 13.5 6 10 29.5 16 16 2．量测（pz ）并记入表 2-2。...
