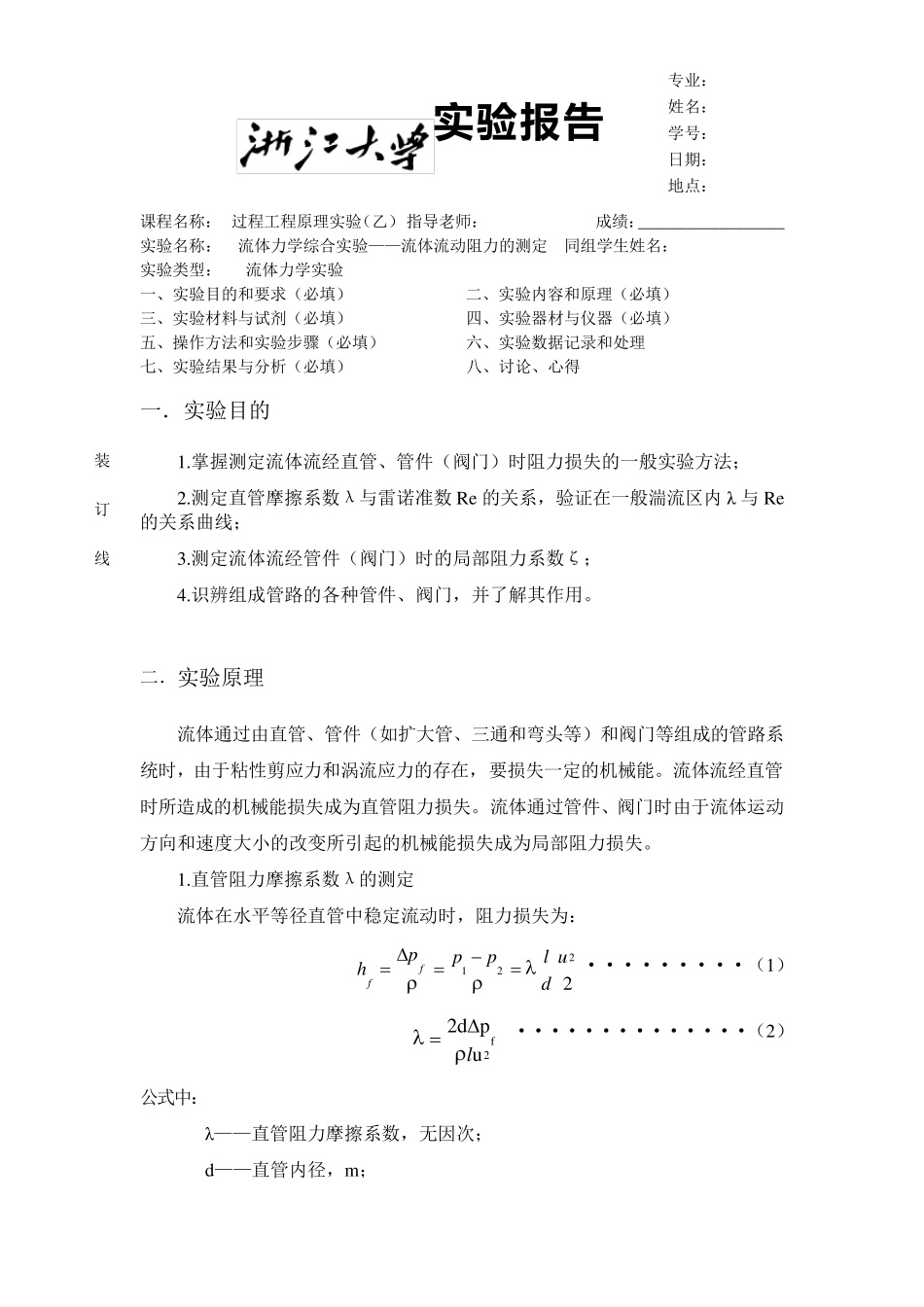

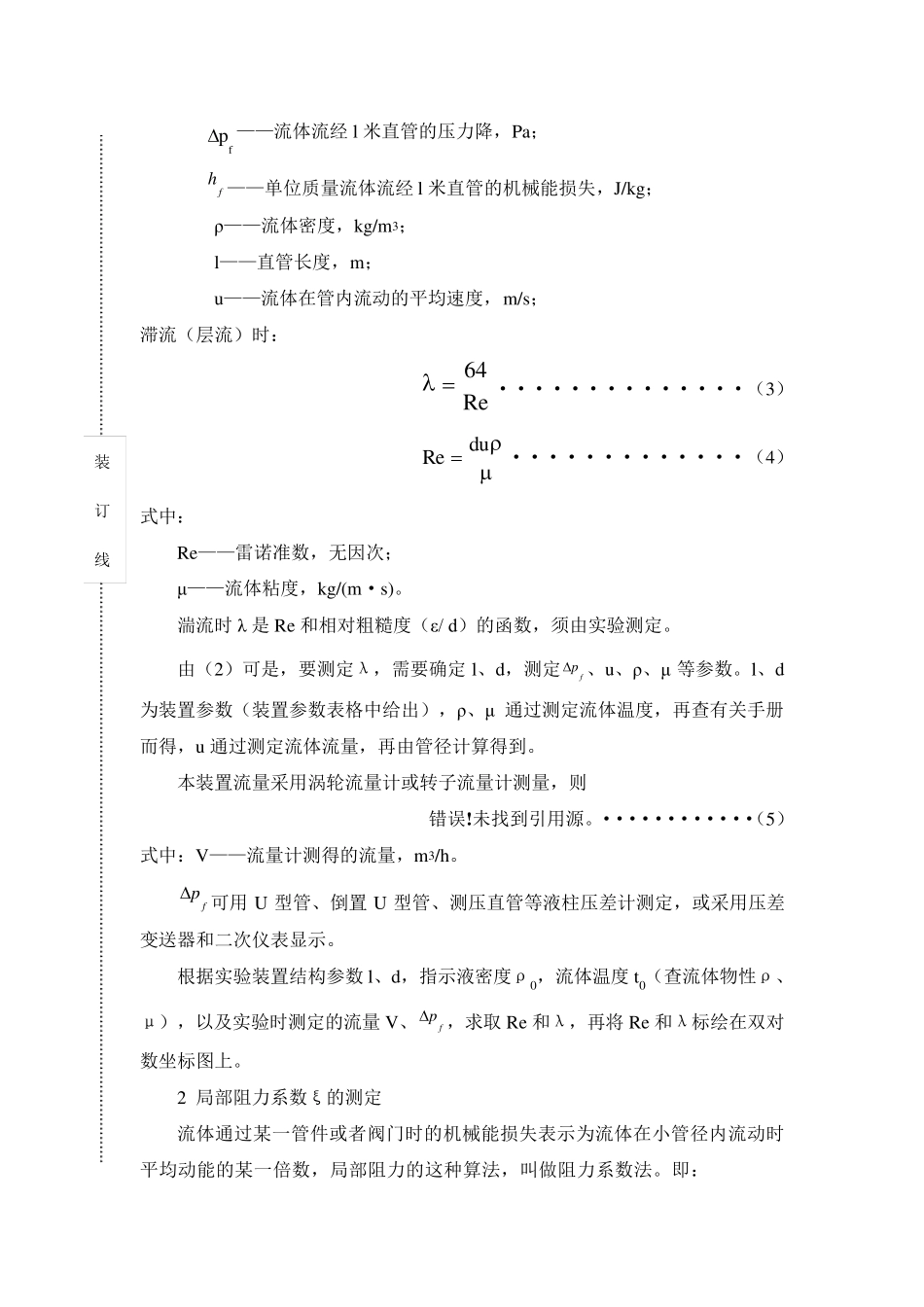

实 验 报 告 课程名称: 过程工程原理实验(乙) 指导老师: 成绩:__________________ 实验名称: 流体力学综合实验——流体流动阻力的测定 同组学生姓名: 实验类型: 流体力学实验 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、实验材料与试剂(必填) 四、实验器材与仪器(必填) 五、操作方法和实验步骤(必填) 六、实验数据记录和处理 七、实验结果与分析(必填) 八、讨论、心得 一.实验目的 1.掌握测定流体流经直管、管件(阀门)时阻力损失的一般实验方法; 2.测定直管摩擦系数λ与雷诺准数 Re 的关系,验证在一般湍流区内 λ 与 Re的关系曲线; 3.测定流体流经管件(阀门)时的局部阻力系数ζ; 4.识辨组成管路的各种管件、阀门,并了解其作用。 二.实验原理 流体通过由直管、管件(如扩大管、三通和弯头等)和阀门等组成的管路系统时,由于粘性剪应力和涡流应力的存在,要损失一定的机械能。流体流经直管时所造成的机械能损失成为直管阻力损失。流体通过管件、阀门时由于流体运动方向和速度大小的改变所引起的机械能损失成为局部阻力损失。 1.直管阻力摩擦系数λ的测定 流体在水平等径直管中稳定流动时,阻力损失为: 2221udlppphff·········(1) f22d pul ··············(2) 公式中: λ——直管阻力摩擦系数,无因次; d——直管内径,m; 专业: 姓名: 学号: 日期: 地点: 装 订 线 fp——流体流经l 米直管的压力降,Pa; fh ——单位质量流体流经l 米直管的机械能损失,J/kg; ρ——流体密度,kg/m3; l——直管长度,m; u ——流体在管内流动的平均速度,m/s; 滞流(层流)时: Re64··············(3) duRe ·············(4) 式中: Re——雷诺准数,无因次; μ——流体粘度,kg/(m·s)。 湍流时λ 是 Re 和相对粗糙度(ε/ d)的函数,须由实验测定。 由(2)可是,要测定λ,需要确定 l、d,测定fp、u 、ρ、μ 等参数。l、d为装置参数(装置参数表格中给出),ρ、μ 通过测定流体温度,再查有关手册而得,u 通过测定流体流量,再由管径计算得到。 本装置流量采用涡轮流量计或转子流量计测量,则 错误!未找到引用源。············(5) 式中:V——流量计测得的流量,m3/h。 fp可用 U 型管、倒置...
