流体输配管网试题及答案VIP专享

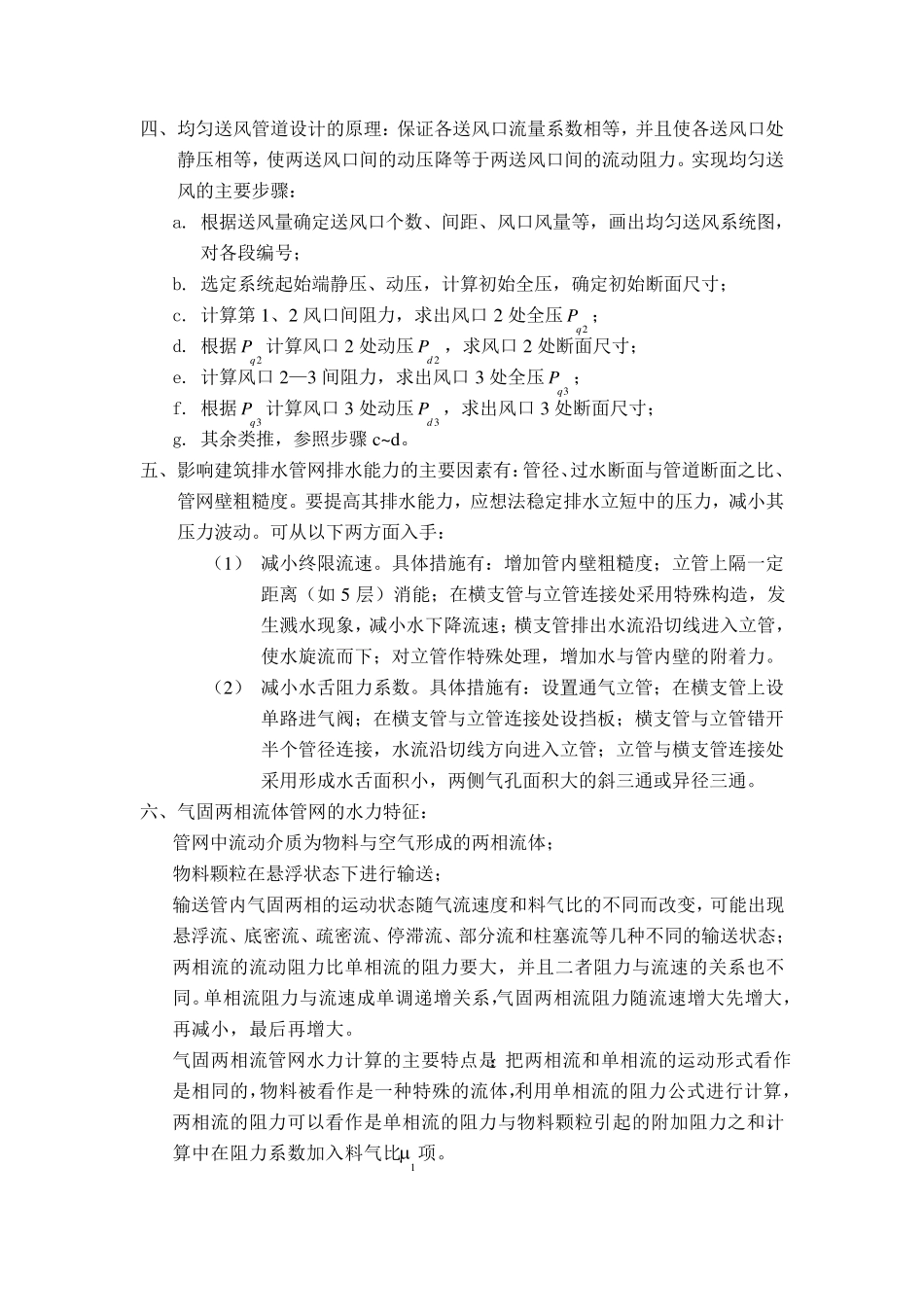

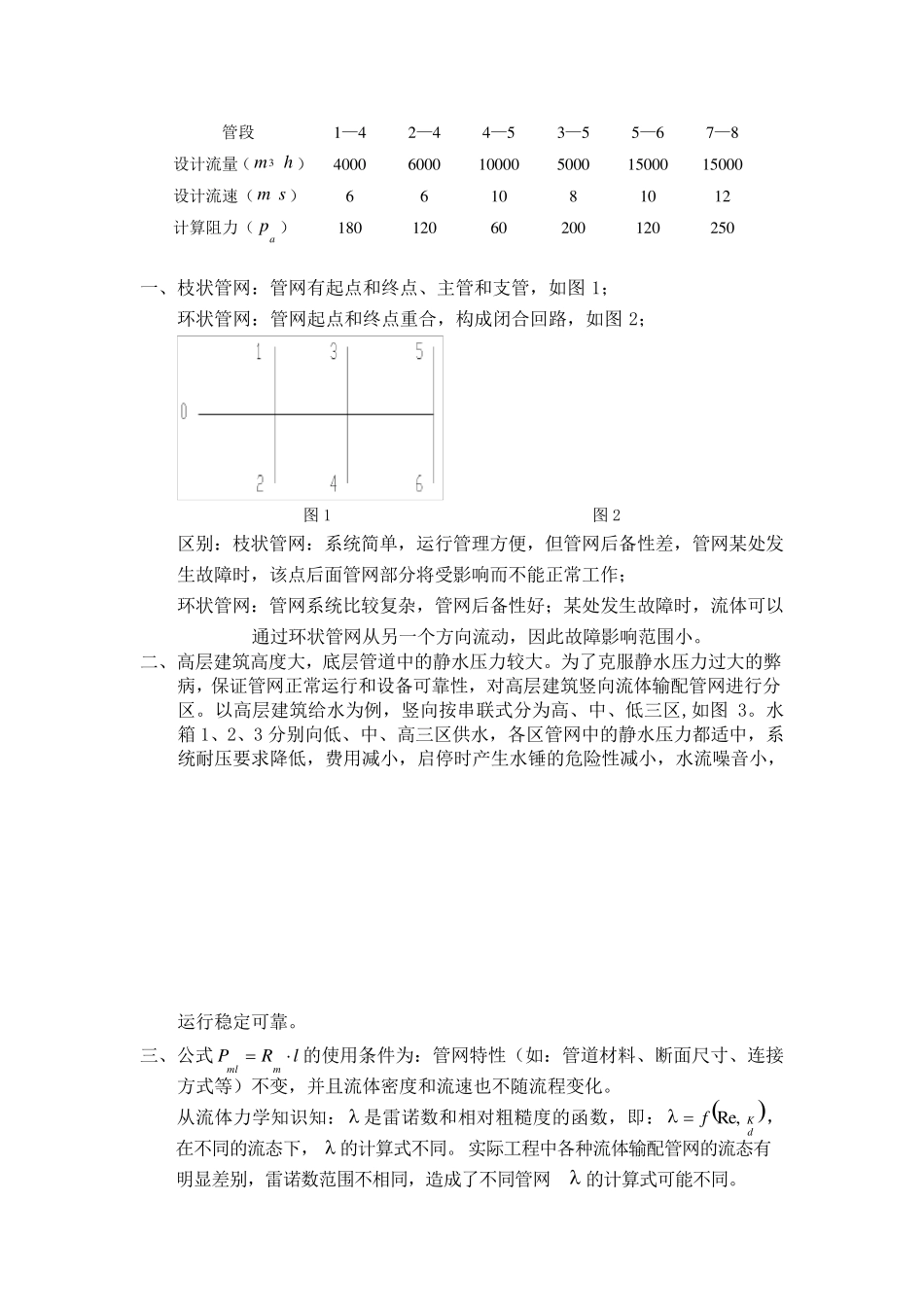

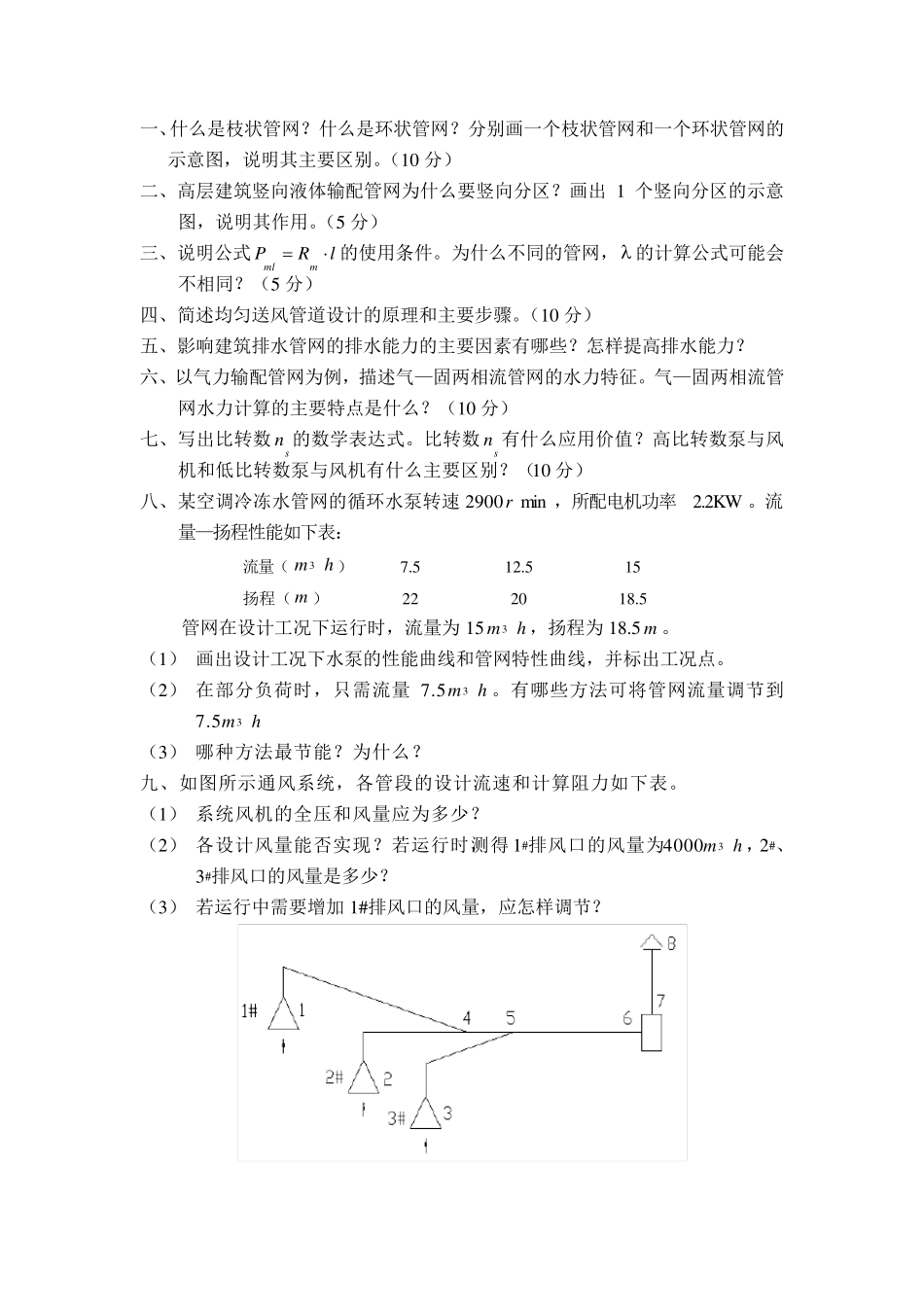

一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。（10 分） 二、高层建筑竖向液体输配管网为什么要竖向分区？画出1 个竖向分区的示意图，说明其作用。（5 分） 三、说明公式lRPmml的使用条件。为什么不同的管网， 的计算公式可能会不相同？（5 分） 四、简述均匀送风管道设计的原理和主要步骤。（10 分） 五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？ 六、以气力输配管网为例，描述气—固两相流管网的水力特征。气—固两相流管网水力计算的主要特点是什么？（10 分） 七、写出比转数sn 的数学表达式。比转数sn 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10 分） 八、某空调冷冻水管网的循环水泵转速 2900minr，所配电机功率2.2KW 。流量—扬程性能如下表： 流量（hm3） 7.5 12.5 15 扬程（m ） 22 20 18.5 管网在设计工况下运行时，流量为15hm3，扬程为18.5 m 。 （1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。 （2） 在部分负荷时，只需流量 7.5hm3。有哪些方法可将管网流量调节到7.5hm3 （3） 哪种方法最节能？为什么？ 九、如图所示通风系统，各管段的设计流速和计算阻 力如下表。 （1） 系统风机的全 压 和风量应为多 少 ？ （2） 各设计风量能否 实 现 ？若 运行时，测 得 1#排风口 的风量为4000hm3，2#、3#排风口 的风量是多 少 ？ （3） 若 运行中 需要增 加 1#排风口 的风量，应怎样调节？ 管段 1—4 2—4 4—5 3—5 5—6 7—8 设计流量（hm3） 4000 6000 10000 5000 15000 15000 设计流速（sm） 6 6 10 8 10 12 计算阻力（ap ） 180 120 60 200 120 250 一、枝状管网：管网有起点和终点、主管和支管，如图 1； 环状管网：管网起点和终点重合，构成闭合回路，如图 2； 图 1 图 2 区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作； 环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。 二、高层建筑高度大，底层管道中的静水压力较大。为了克服静水压力过大的弊病，保证管网正常运行和设备可靠性，对高层建筑竖向流体输配管网进行分区。以高层建...
