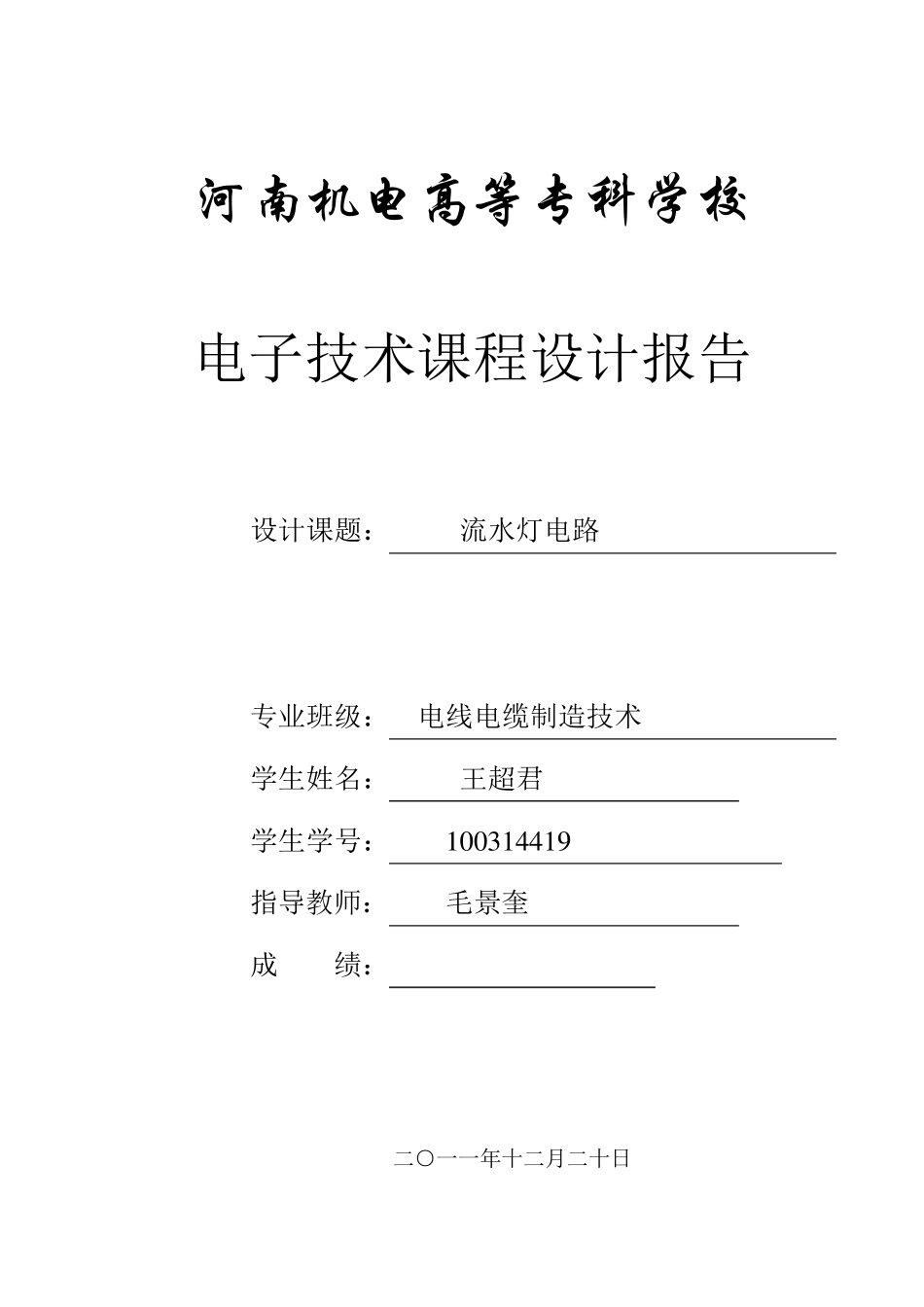

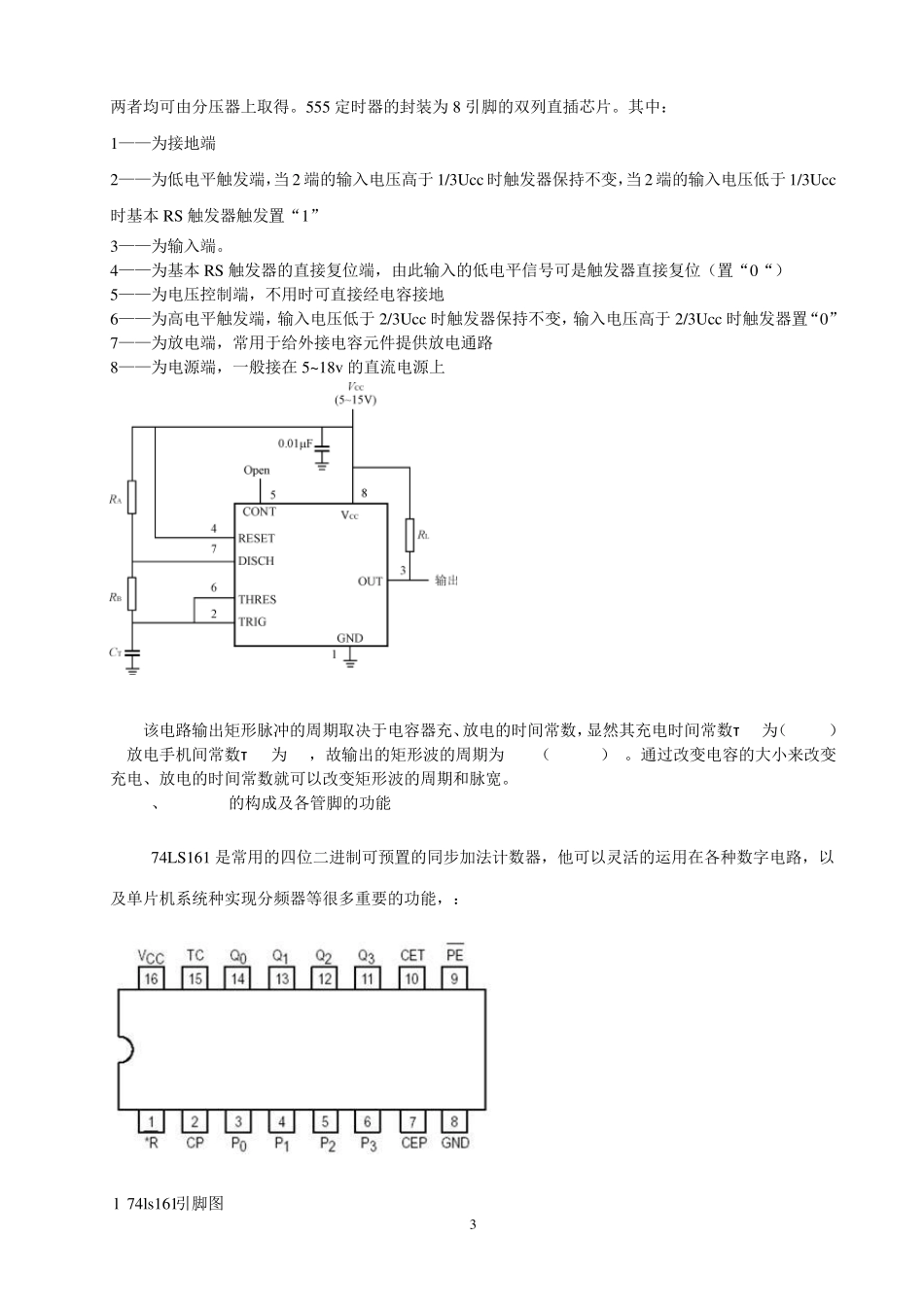

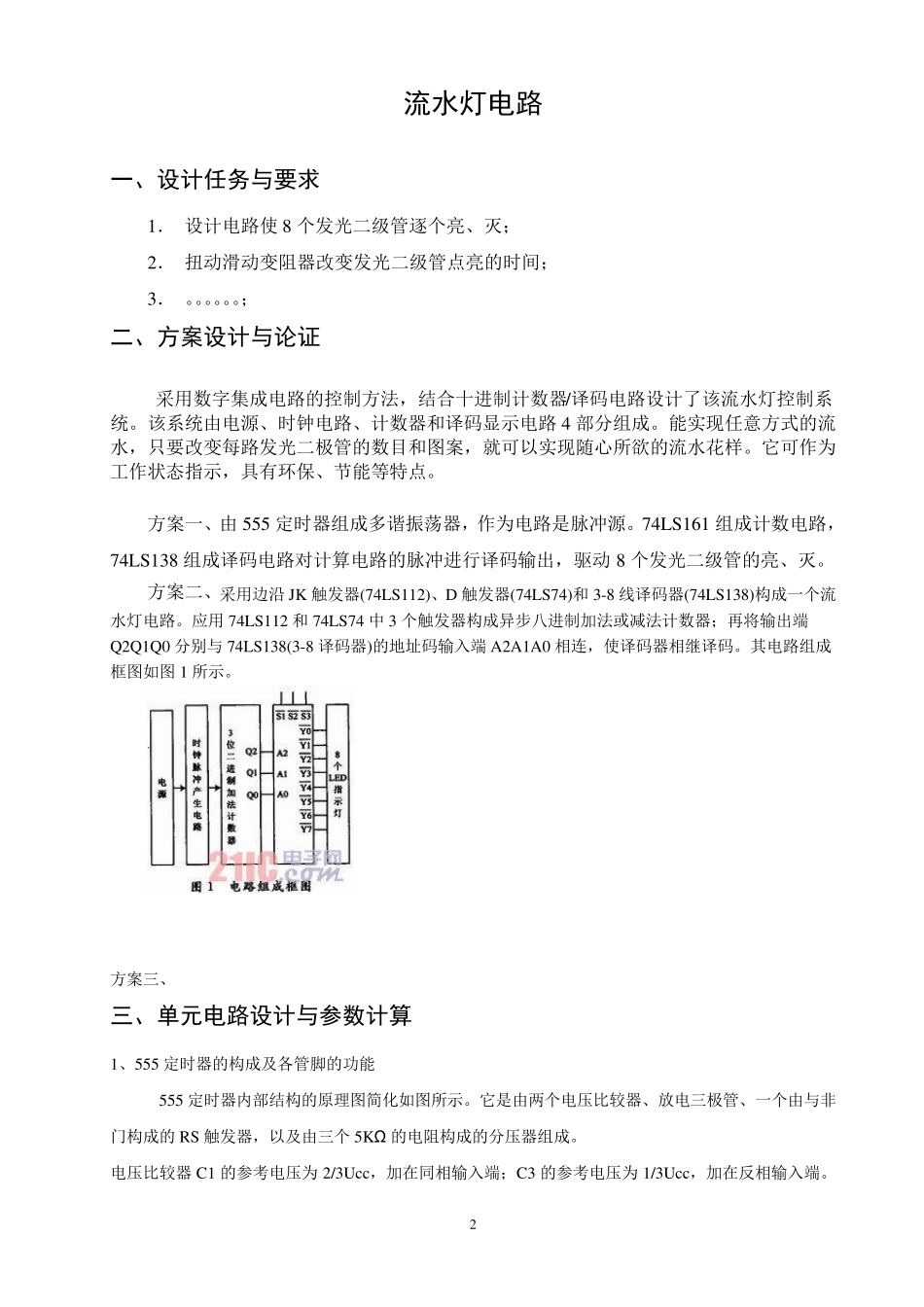

河南机电高等专科学校 电子技术课程设计报告 设计课题： 流水灯电路 专业班级： 电线电缆制造技术 学生姓名： 王超君 学生学号： 1 0 0 3 1 4 4 1 9 指导教师： 毛景奎 成 绩： 二○一一年十二月二十日 2 流水灯电路 一、设计任务与要求 1． 设计电路使8 个发光二级管逐个亮、灭； 2． 扭动滑动变阻器改变发光二级管点亮的时间； 3． 。。。。。。； 二、方案设计与论证 采用数字集成电路的控制方法，结合十进制计数器/译码电路设计了该流水灯控制系统。该系统由电源、时钟电路、计数器和译码显示电路4 部分组成。能实现任意方式的流水，只要改变每路发光二极管的数目和图案，就可以实现随心所欲的流水花样。它可作为工作状态指示，具有环保、节能等特点。 方案一、由 555 定时器组成多谐振荡器，作为电路是脉冲源。74LS161 组成计数电路，74LS138 组成译码电路对计算电路的脉冲进行译码输出，驱动 8 个发光二级管的亮、灭。 方案二、采用边沿 JK 触发器(74LS112)、D 触发器(74LS74)和 3-8 线译码器(74LS138)构成一个流水灯电路。应用 74LS112 和 74LS74 中 3 个触发器构成异步八进制加法或减法计数器；再将输出端Q2Q1Q0 分别与 74LS138(3-8 译码器)的地址码输入端 A2A1A0 相连，使译码器相继译码。其电路组成框图如图 1 所示。 方案三、 三、单元电路设计与参数计算 1、555 定时器的构成及各管脚的功能 555 定时器内部结构的原理图简化如图所示。它是由两个电压比较器、放电三极管、一个由与非门构成的 RS 触发器，以及由三个5KΩ 的电阻构成的分压器组成。 电压比较器 C1 的参考电压为 2/3Ucc，加在同相输入端；C3 的参考电压为 1/3Ucc，加在反相输入端。 3 两者均可由分压器上取得。555 定时器的封装为8 引脚的双列直插芯片。其中： 1——为接地端 2——为低电平触发端，当 2 端的输入电压高于 1/3Ucc 时触发器保持不变，当 2 端的输入电压低于 1/3Ucc时基本 RS 触发器触发置“1” 3——为输入端。 4——为基本 RS 触发器的直接复位端，由此输入的低电平信号可是触发器直接复位（置“0“） 5——为电压控制端，不用时可直接经电容接地 6——为高电平触发端，输入电压低于 2/3Ucc 时触发器保持不变，输入电压高于 2/3Ucc 时触发器置“0” 7——为放电端，常用于给外接电容元件提供放电通路 8——为电源端，一般接在 5~18v 的直流电源...
