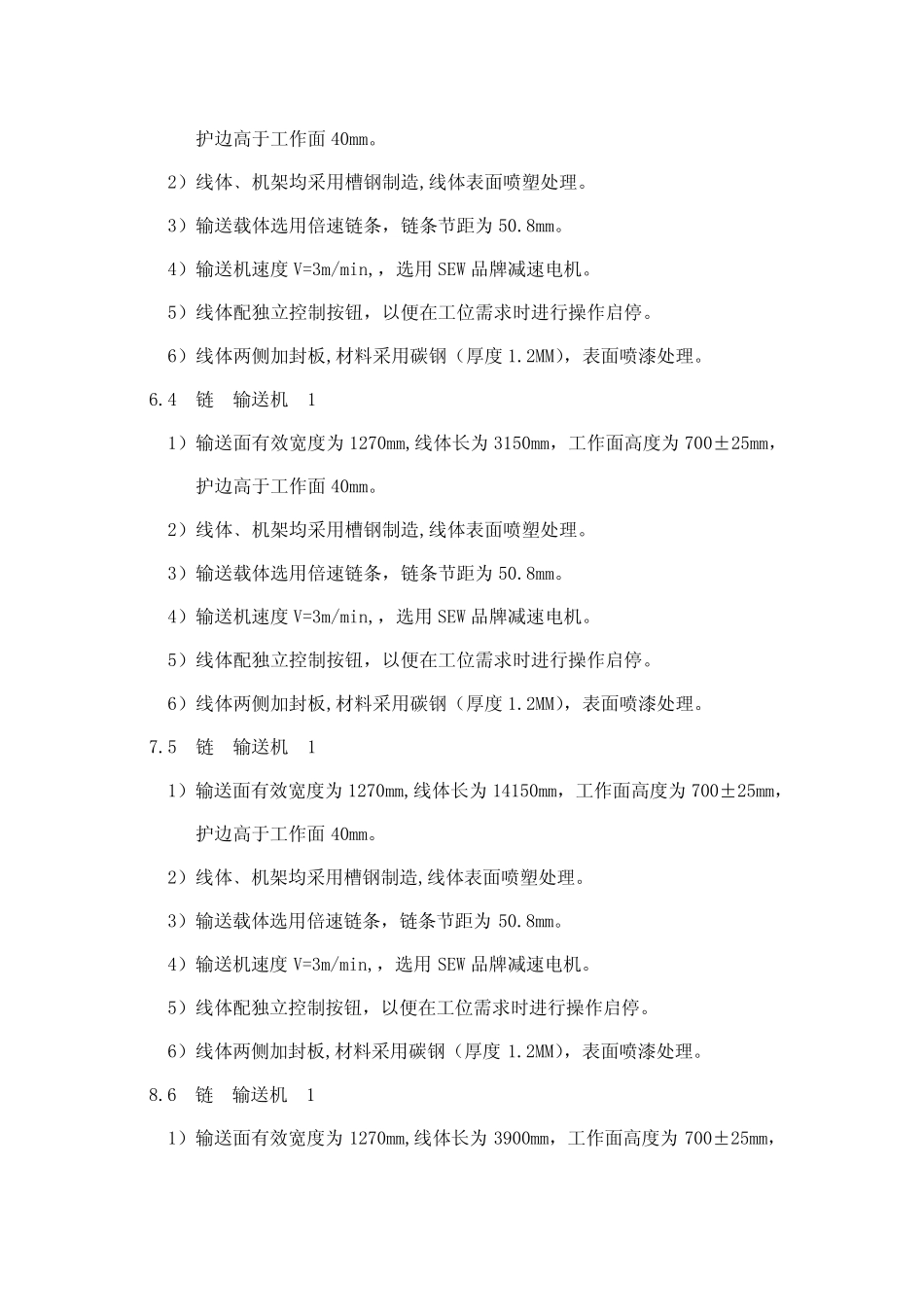

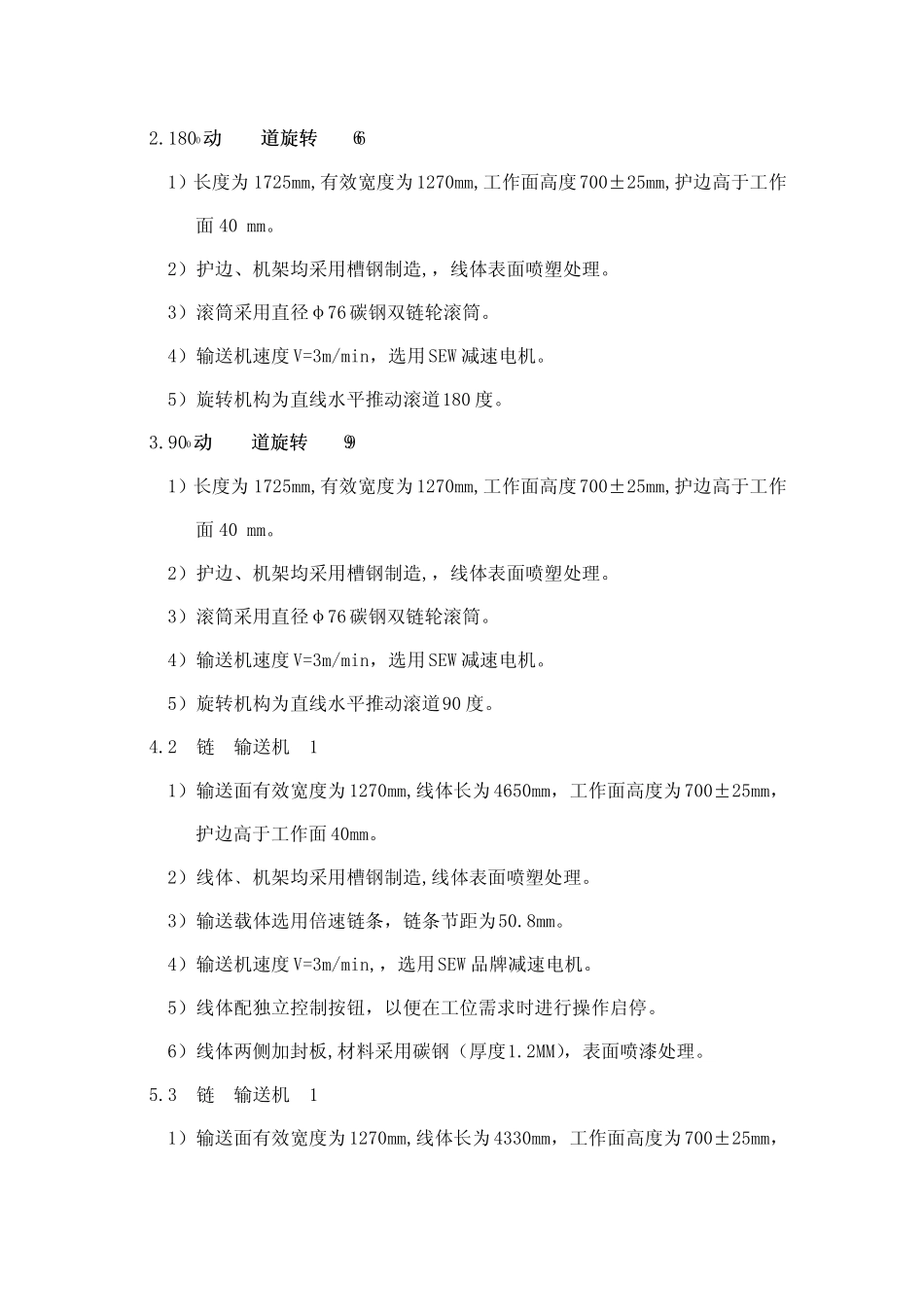

流水线技术协议一、技术设计依据1. 输送物：托盘及电机2 重量及尺寸：重量≤3000KG托盘尺寸：1250mm×1250mm输送速度：3m/min3. 使用环境为常温;室内、常温4. 空气湿度：90%-95%RH5. 电源电压：380V±10%50HZ二、技术条款1.甲方提出设备方案、工艺布局、主要技术要求，并监督其实施。工程完结后按照本协议组织全面验收。2.甲方负责各有关土建工作，提供现场安装便利条件等。3.负责将电源引到中控室的低压配电柜内、气源引到需的设备附近。电源:3P,380V±10,50Hz,五线制；气源要求:压力：0.4～0.6Mpa；（一）、设备布局方案见（布局方案图），工艺流程：（二）.设备主要技术参数：（具体精确尺寸见图纸）1.1#链式输送机(1套):1）输送面有效宽度为1270mm,线体长为4860mm，工作面高度为700±25mm，护边高于工作面 40mm。2）线体﹑机架均采用槽钢制造,线体表面喷塑处理。3）输送载体选用倍速链条，链条节距为50.8mm。4）输送机速度V=3m/min,，选用SEW减速电机。5）线体配独立控制按钮，以便在工位需求时进行操作启停。6）线体两侧加封板,材料采用碳钢（厚度1.2MM），表面喷漆处理。2.1800动力辊道旋转台动力辊道旋转台(6(6套):1）长度为1725mm,有效宽度为1270mm,工作面高度700±25mm,护边高于工作面40 mm。2）护边、机架均采用槽钢制造,，线体表面喷塑处理。3）滚筒采用直径φ76 碳钢双链轮滚筒。4）输送机速度V=3m/min，选用 SEW 减速电机。5）旋转机构为直线水平推动滚道180 度。3.900动力辊道旋转台动力辊道旋转台(9(9套):1）长度为1725mm,有效宽度为1270mm,工作面高度700±25mm,护边高于工作面40 mm。2）护边、机架均采用槽钢制造,，线体表面喷塑处理。3）滚筒采用直径φ76 碳钢双链轮滚筒。4）输送机速度V=3m/min，选用 SEW 减速电机。5）旋转机构为直线水平推动滚道90 度。4.2#链式输送机(1套):1）输送面有效宽度为1270mm,线体长为4650mm，工作面高度为700±25mm，护边高于工作面40mm。2）线体﹑机架均采用槽钢制造,线体表面喷塑处理。3）输送载体选用倍速链条，链条节距为50.8mm。4）输送机速度V=3m/min,，选用SEW 品牌减速电机。5）线体配独立控制按钮，以便在工位需求时进行操作启停。6）线体两侧加封板,材料采用碳钢（厚度1.2MM），表面喷漆处理。5.3#链式输送机(1套):1）输送面有效宽度为1270mm,线体长为4330mm，工作面高度为700±25mm，护边高于工作面40mm。2）线体﹑机架均采用槽钢制造,线体表面喷塑处理。3）输送载体选...
