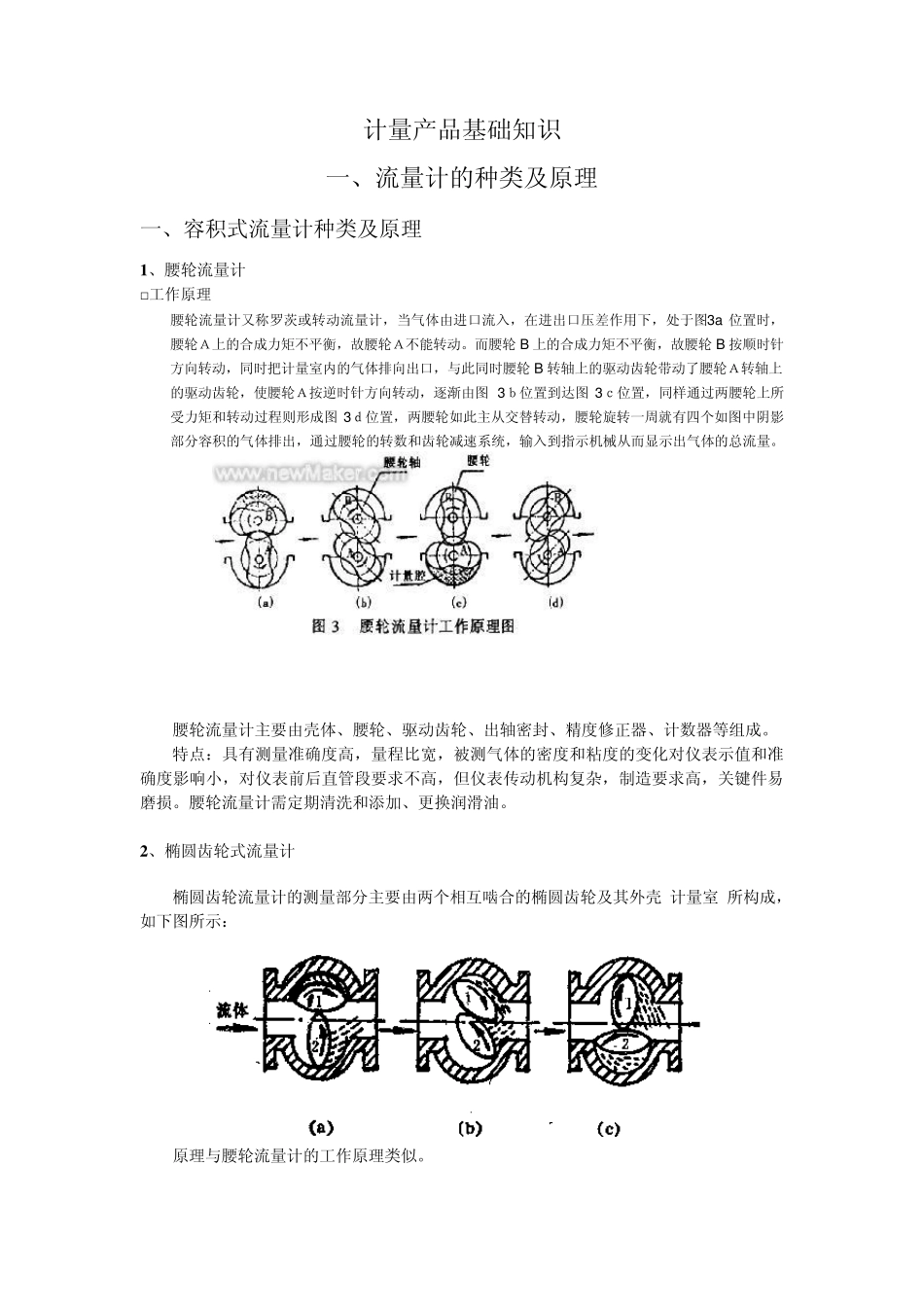

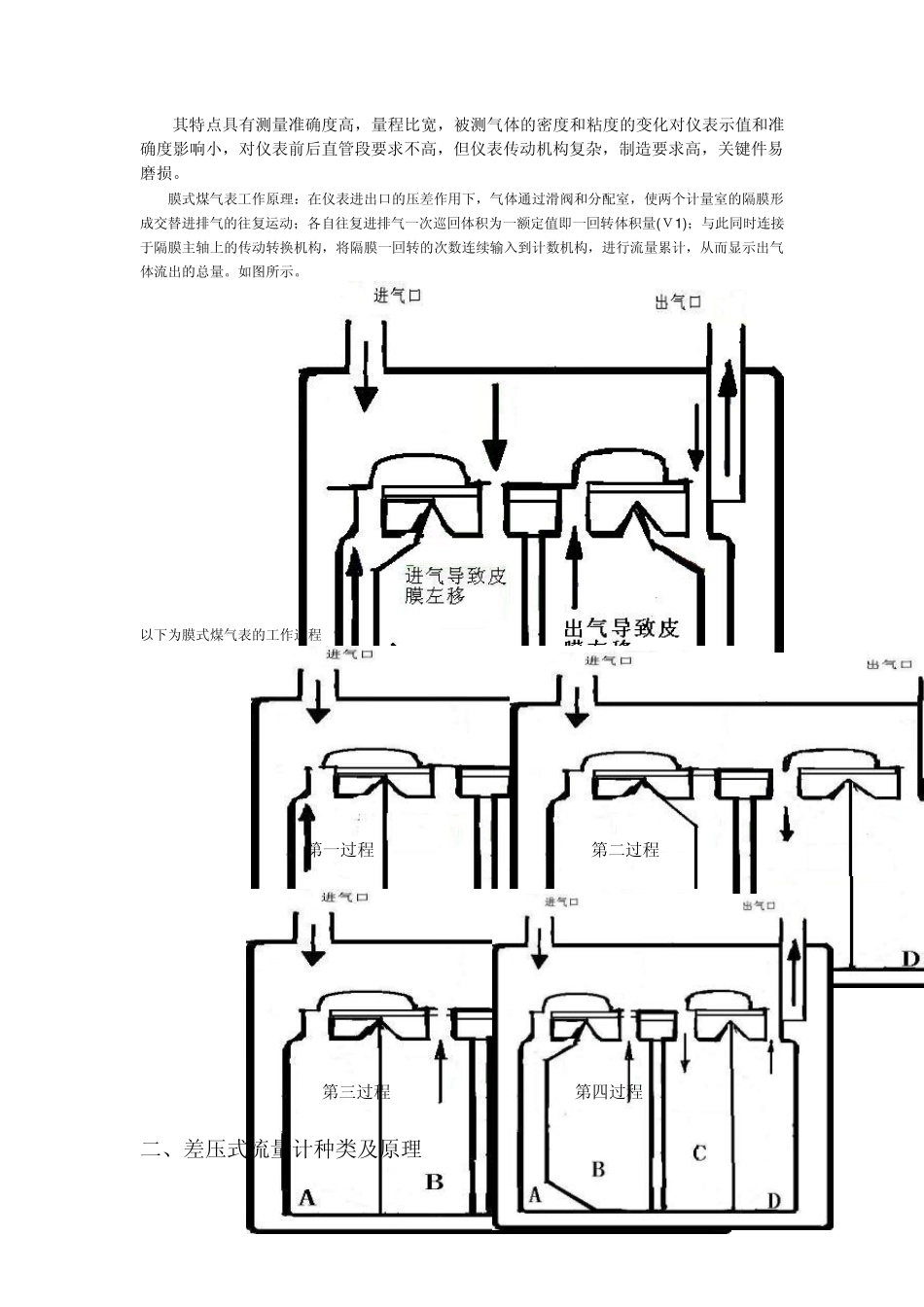

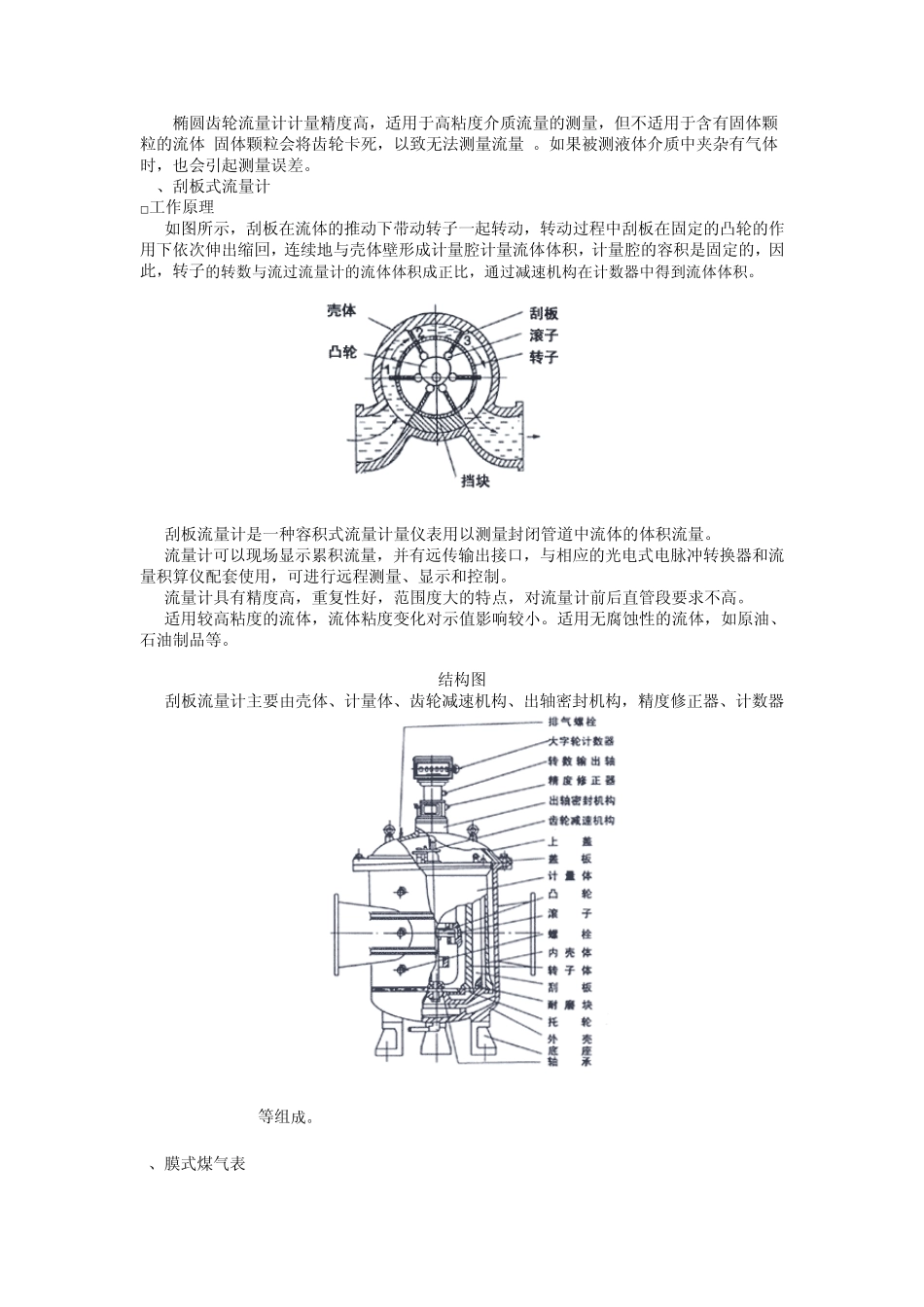

计量产品基础知识 一、流量计的种类及原理 一、容积式流量计种类及原理 1 、腰轮流量计 □工作原理 腰轮流量计又称罗茨或转动流量计,当气体由进口流入,在进出口压差作用下,处于图3a 位置时,腰轮A上的合成力矩不平衡,故腰轮A不能转动。而腰轮 B 上的合成力矩不平衡,故腰轮 B 按顺时针方向转动,同时把计量室内的气体排向出口,与此同时腰轮 B 转轴上的驱动齿轮带动了腰轮A转轴上的驱动齿轮,使腰轮A按逆时针方向转动,逐渐由图 3b位置到达图 3c位置,同样通过两腰轮上所受力矩和转动过程则形成图 3d位置,两腰轮如此主从交替转动,腰轮旋转一周就有四个如图中阴影部分容积的气体排出,通过腰轮的转数和齿轮减速系统,输入到指示机械从而显示出气体的总流量。 腰轮流量计主要由壳体、腰轮、驱动齿轮、出轴密封、精度修正器、计数器等组成。 特点:具有测量准确度高,量程比宽,被测气体的密度和粘度的变化对仪表示值和准确度影响小,对仪表前后直管段要求不高,但仪表传动机构复杂,制造要求高,关键件易磨损。腰轮流量计需定期清洗和添加、更换润滑油。 2 、椭圆齿轮式流量计 椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,如下图所示: 原理与腰轮流量计的工作原理类似。 椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。 3、刮板式流量计 □工作原理 如图所示,刮板在流体的推动下带动转子一起转动,转动过程中刮板在固定的凸轮的作用下依次伸出缩回,连续地与壳体壁形成计量腔计量流体体积,计量腔的容积是固定的,因此,转子的转数与流过流量计的流体体积成正比,通过减速机构在计数器中得到流体体积。 刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。 流量计可以现场显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套使用,可进行远程测量、显示和控制。 流量计具有精度高,重复性好,范围度大的特点,对流量计前后直管段要求不高。 适用较高粘度的流体,流体粘度变化对示值影响较小。适用无腐蚀性的流体,如原油、石油制品等。 结构图 刮板流量计主要由壳体、计量体、齿轮减速机构、出轴密封机构,精度修正器、计数器等组成。 4、膜式煤气表 其特点具有测量准确度高...
