流量计安装规范

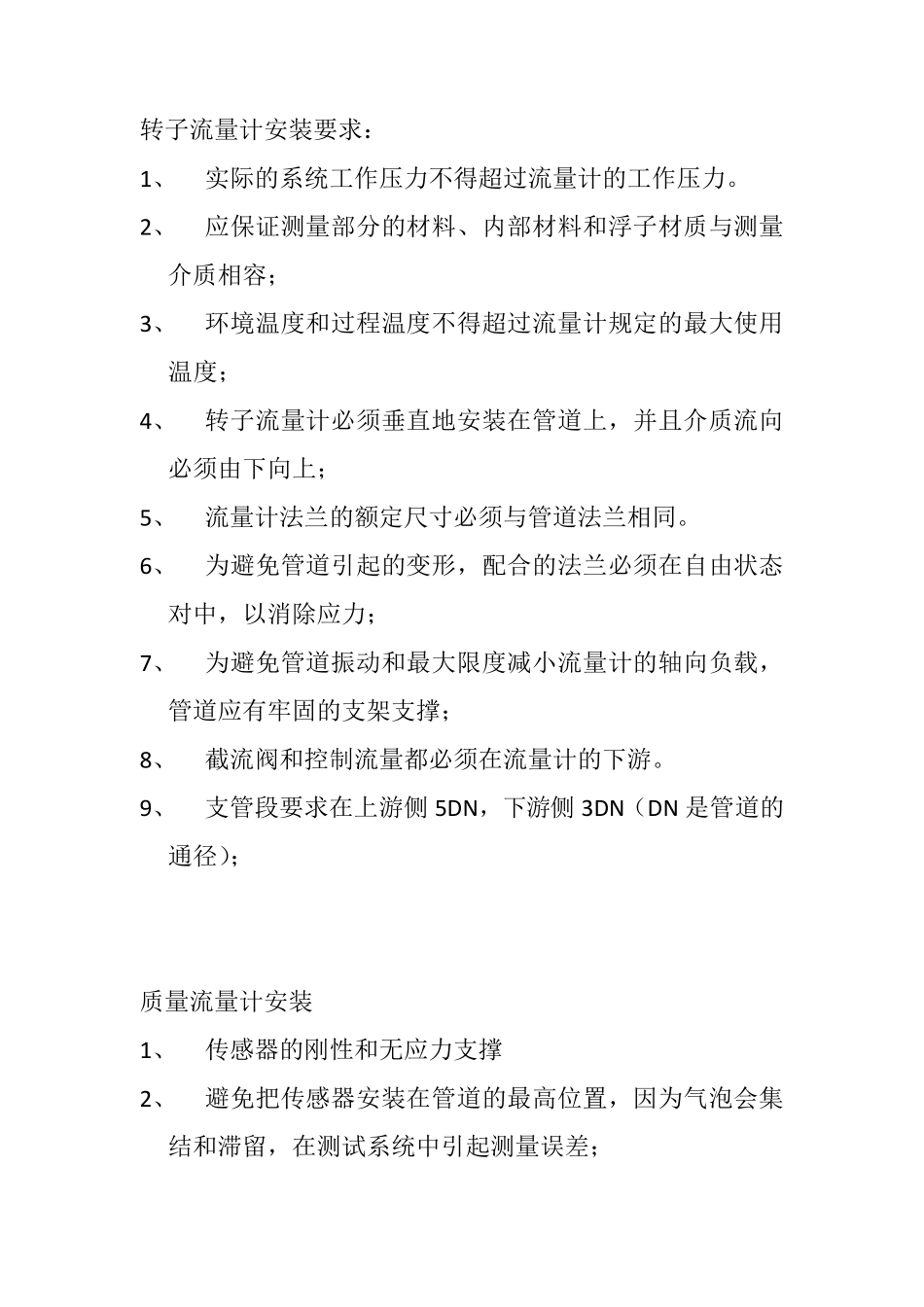

流量计安装规范_第1页
1/7
流量计安装规范_第2页
2/7
流量计安装规范_第3页
3/7
转子流量计安装要求: 1、 实际的系统工作压力不得超过流量计的工作压力。 2、 应保证测量部分的材料、内部材料和浮子材质与测量介质相容; 3、 环境温度和过程温度不得超过流量计规定的最大使用温度; 4、 转子流量计必须垂直地安装在管道上,并且介质流向必须由下向上; 5、 流量计法兰的额定尺寸必须与管道法兰相同。 6、 为避免管道引起的变形,配合的法兰必须在自由状态对中,以消除应力; 7、 为避免管道振动和最大限度减小流量计的轴向负载,管道应有牢固的支架支撑; 8、 截流阀和控制流量都必须在流量计的下游。 9、 支管段要求在上游侧 5DN,下游侧 3DN(DN 是管道的通径); 质量流量计安装 1、 传感器的刚性和无应力支撑 2、 避免把传感器安装在管道的最高位置,因为气泡会集结和滞留,在测试系统中引起测量误差; 3、 如果不能避免过长的下游管道(一般不大于3M),应多装一个通流阀; 4、 与输送泵的距离至少要大于传感器本身长度的4 倍(两法兰之间距离),如果泵引起多余的振动,必须用绕性管或连接管进行隔离。 5、 调节阀、检查观察窗等附加装置都应安装在离传感器至少1X“L”远处(L 为传感器安装法兰之间距离) 6、 支架不能安装在法兰或外壳上,一般离法兰的距离为20~200mm; 电磁流量计安装 1、 电磁流量计,特别是小于DN100mm(4”)的小流量计,在搬运时受力部位切不可在信号变送器的任何地方,应在流量计的本体。 2、 按要求选择安装位置,但不管位置如何变化,电机轴必须保持基本水平。 3、 电磁流量计的测量管必须在任何时候都是完全注满介质的; 4、 安装时,要注意流量计的正负方向或箭头方向应于介质流方向一致。 5、 安装时要保证螺栓、螺母与管道法兰之间留有足够的空间,便于装卸; 6、 DN>200 的大型电磁流量计要使用转接管,以保证对接法兰的轴向偏移,方便安装。 7、 要避免安装在强电磁场的场所。 涡街流量计安装 1、 流体必须与传感器表体的标注方向一致。 2、 传感器两边法兰必须保持平行,否则容易泄漏。 3、 对直管道有要求最小为前 15D 后 10D。 4、 管道不能有震动. 5、 安装环境中有腐蚀性气体,必须有通风措施. 6、 传感器安装点附近不能有无线电收发机存在,否则高频噪声会干扰传感器的 正常使用。 7、 放大器盒不能进水,传感器最好安装在室内. 横截面、弯管需要看厂家的说明书 节流装置 检查直径、节流装置孔径是否符合...
