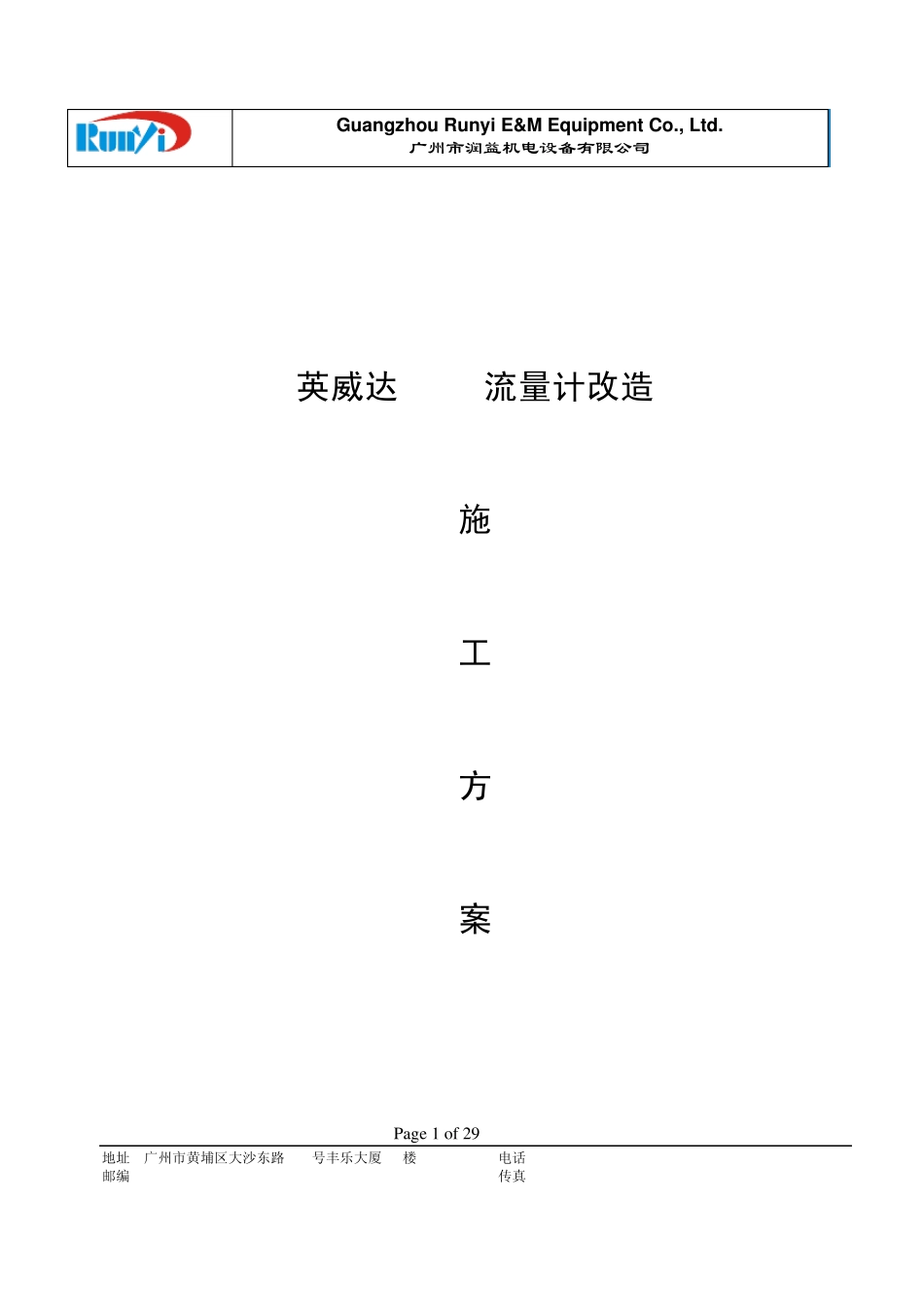

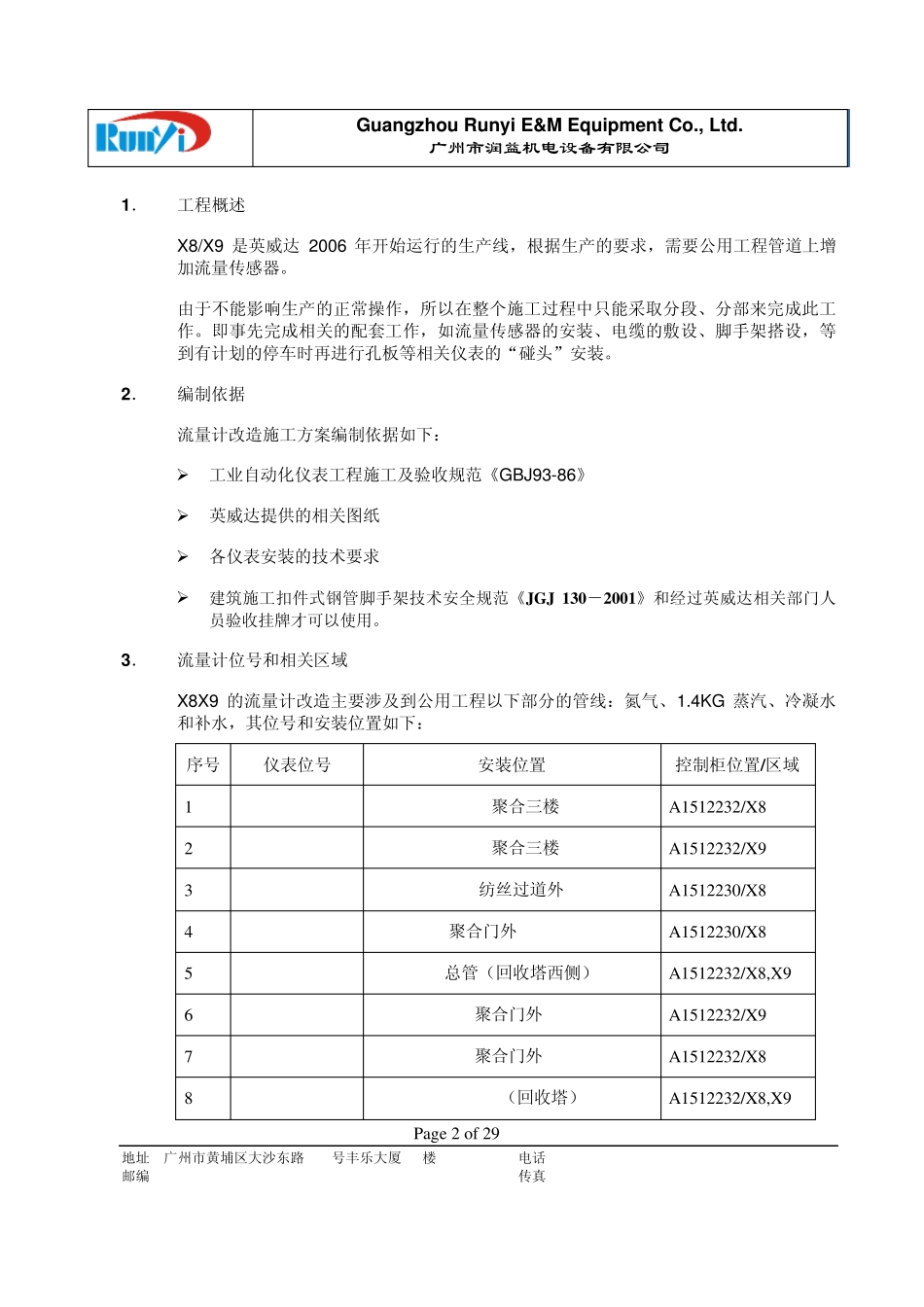

Guangzhou Runyi E&M Equipment Co., Ltd. 广州市润益机电设备有限公司 Pag e 1 o f 29 地址: 广州市黄埔区大沙东路 260号丰乐大厦 22楼 电话: + 86 20 8238 5756 / 8238 5216 邮编: 510700 传真: + 86 20 8238 7756 英威达 X8X9流量计改造 施 工 方 案 Guangzhou Runyi E&M Equipment Co., Ltd. 广州市润益机电设备有限公司 Pag e 2 o f 29 地址: 广州市黄埔区大沙东路260号丰乐大厦22楼 电话: + 86 20 8238 5756 / 8238 5216 邮编: 510700 传真: + 86 20 8238 7756 1． 工程概述 X 8/X 9 是英威达2006 年开始运行的生产线，根据生产的要求，需要公用工程管道上增加流量传感器。 由于不能影响生产的正常操作，所以在整个施工过程中只能采取分段、分部来完成此工作。即事先完成相关的配套工作，如流量传感器的安装、电缆的敷设、脚手架搭设，等到有计划的停车时再进行孔板等相关仪表的“碰头”安装。 2． 编制依据 流量计改造施工方案编制依据如下：  工业自动化仪表工程施工及验收规范《GBJ93-86》  英威达提供的相关图纸  各仪表安装的技术要求  建筑施工扣件式钢管脚手架技术安全规范《JGJ 130－2001》和经过英威达相关部门人员验收挂牌才可以使用。 3． 流量计位号和相关区域 X 8X 9 的流量计改造主要涉及到公用工程以下部分的管线：氮气、1.4K G 蒸汽、冷凝水和补水，其位号和安装位置如下： 序号 仪表位号 安装位置 控制柜位置/区域 1 u15940FT x8 condensate(聚合三楼) A1512232/X8 2 u25940FT x9 condensate(聚合三楼) A1512232/X9 3 u15028FT FSU steam(x8纺丝过道外) A1512230/X8 4 u15026FT X8 steam(聚合门外) A1512230/X8 5 u15943FT Nitrogen总管（回收塔西侧） A1512232/X8,X9 6 u25944FT Nitrogen X8(聚合门外) A1512232/X9 7 u15944FT Nitrogen X9(聚合门外) A1512232/X8 8 u15941FT S/R condensate（回收塔） A1512232/X8,X9 Guangzhou Runyi E&M Equipment Co., Ltd. 广州市润益机电设备有限公司 Pag e 3 o f 29 地址: 广州市黄埔区大沙东路260号丰乐大厦22楼 电话: + 86 20 8238 5756 / 8238 5216 邮编: 510700 传真: + 86 20 8238 7756 9 u15764FT DW(冷却塔) A1517424/X8 10 u15790FT PA总管 A1523864/X8 11 u11129FT...
