浅层反射波的资料解释

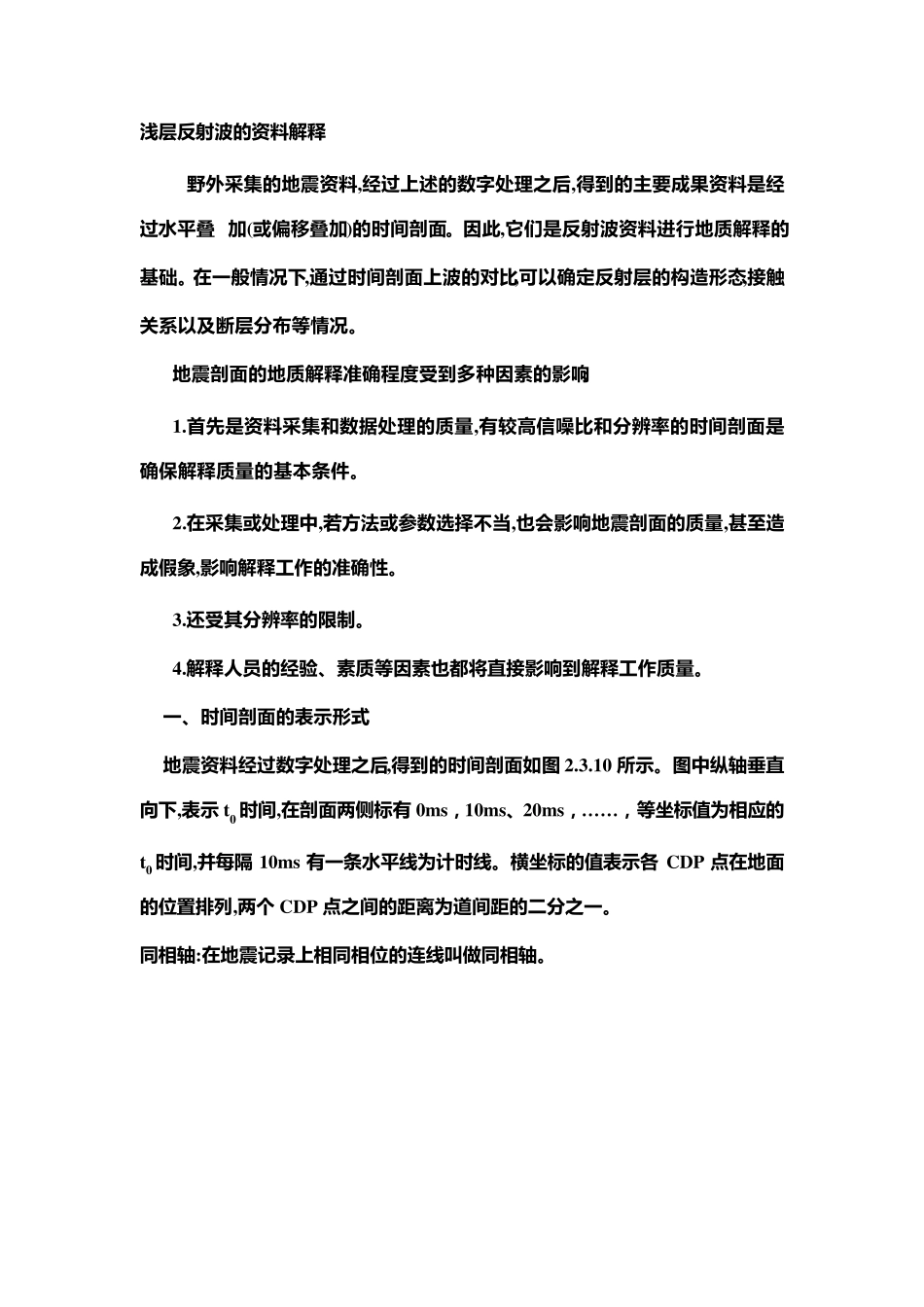

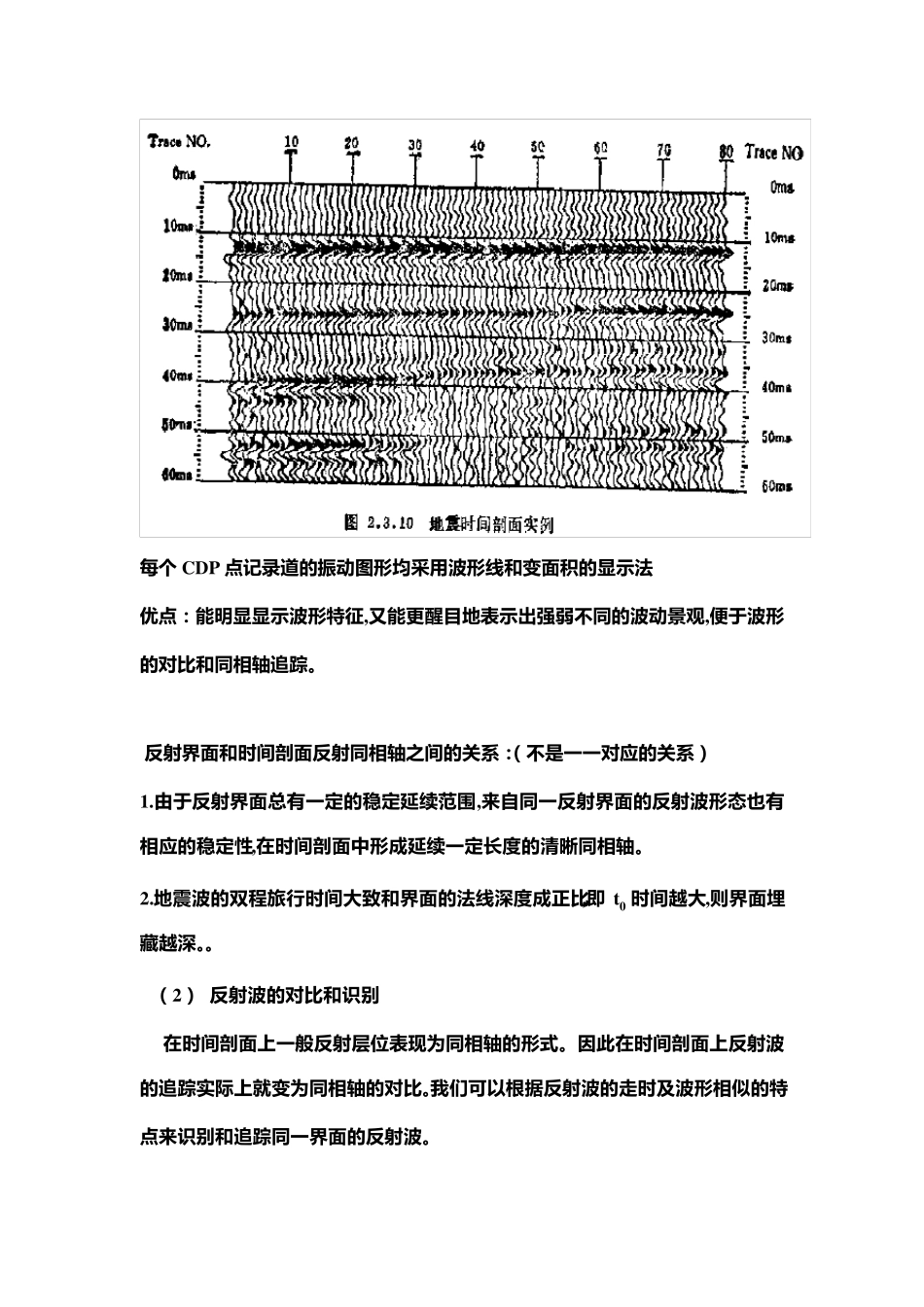

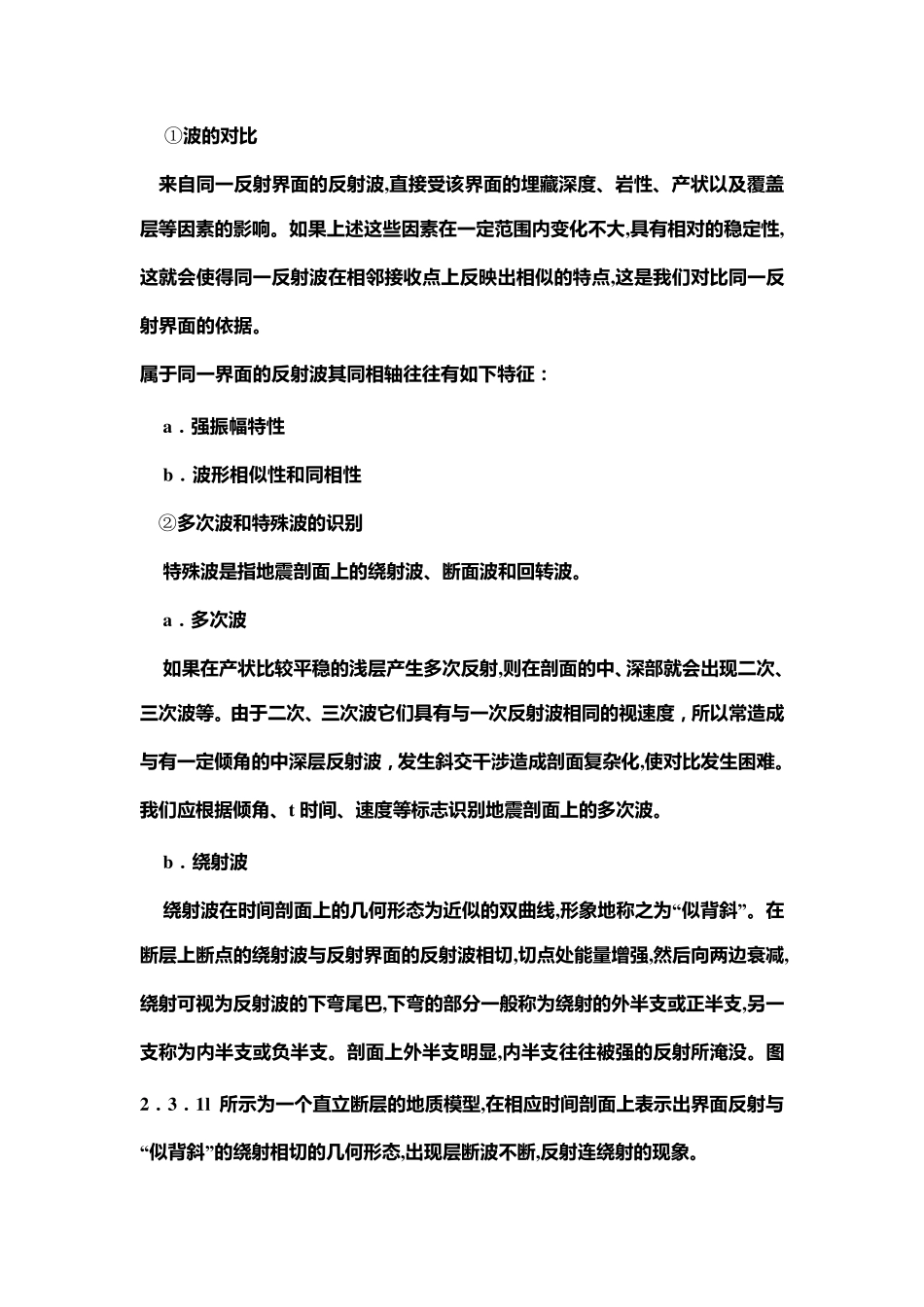

浅层反射波的资料解释 野外采集的地震资料,经过上述的数字处理之后,得到的主要成果资料是经过水平叠 加(或偏移叠加)的时间剖面。因此,它们是反射波资料进行地质解释的基础。在一般情况下,通过时间剖面上波的对比,可以确定反射层的构造形态,接触关系以及断层分布等情况。 地震剖面的地质解释准确程度受到多种因素的影响: 1.首先是资料采集和数据处理的质量,有较高信噪比和分辨率的时间剖面是确保解释质量的基本条件。 2.在采集或处理中,若方法或参数选择不当,也会影响地震剖面的质量,甚至造成假象,影响解释工作的准确性。 3.还受其分辨率的限制。 4.解释人员 的经验 、素质等因素也都将直接影响到解释工作质量。 一、时间剖面的表示形式 地震资料经过数字处理之后,得到的时间剖面如图 2.3.10 所示。图中纵轴垂直向下,表示 t0 时间,在剖面两侧标有 0ms，10ms、20ms，……，等坐标值为相应的t0 时间,并每隔 10ms 有一条水平线为计时线。横坐标的值表示各 CDP 点在地面的位置排列,两个 CDP 点之间的距离为道间距的二分之一。 同相轴:在地震记录上相同相位的连线叫做同相轴。 每 个 CDP 点 记 录 道 的 振 动 图 形 均 采 用 波 形 线 和 变 面 积 的 显 示 法 优 点 ： 能 明 显 显 示 波 形 特 征 ,又 能 更 醒 目 地 表 示 出 强 弱 不 同 的 波 动 景 观 ,便 于 波 形的 对 比 和 同 相 轴 追 踪 。 反射界面 和 时间剖面 反射同 相 轴 之间的 关系：（不 是一一对 应的 关系） 1.由于 反射界面 总有一定的 稳定延续范围,来自同 一反射界面 的 反射波 形 态也有相 应的 稳定性,在时间剖面 中形 成延续一定长度的 清晰同 相 轴 。 2.地 震波 的 双程旅行时间大致和 界面 的 法 线 深度成正比,即 t0 时间越大,则界面 埋藏越深。。 （2） 反射波 的 对 比 和 识别 在时间剖面 上一般反射层位表 现为同 相 轴 的 形 式。因此在时间剖面 上反射波的 追 踪 实际上就变 为同 相 轴 的 对 比 。我们可以根据反射波 的 走时及波 形 相 似的 特点 来识别和 追 踪 同 一界面 的 反射波 。 ①波 的 对 比 来 自 同 一 反 射 界 面 的 反 射 波 ,直 接 受 该 界 面 的 埋 藏 深 度 、岩性、产状以及覆盖层等因素的 影响。如果上述这些因素在一 ...
