热电效应及热电偶的基本原理分析

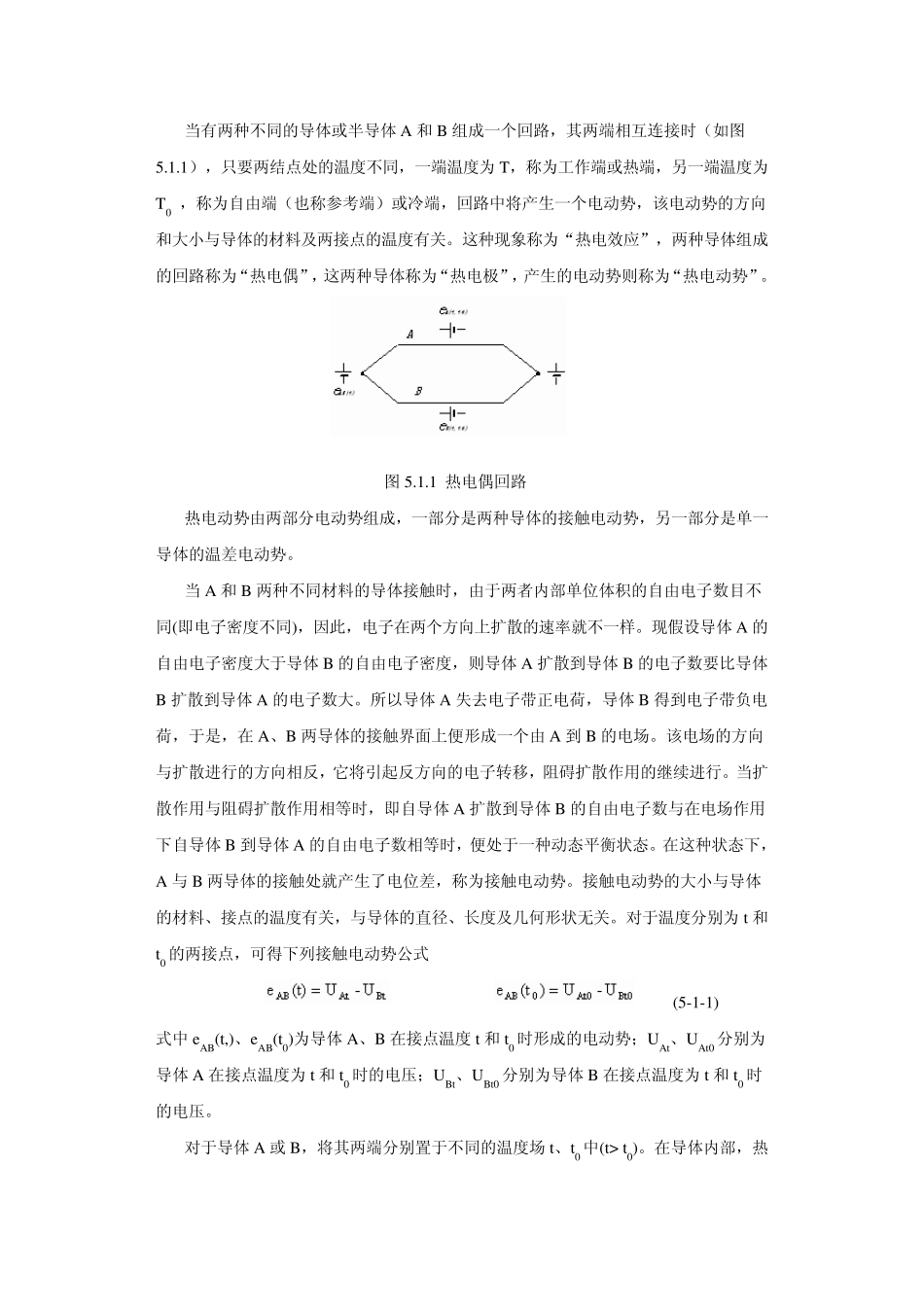

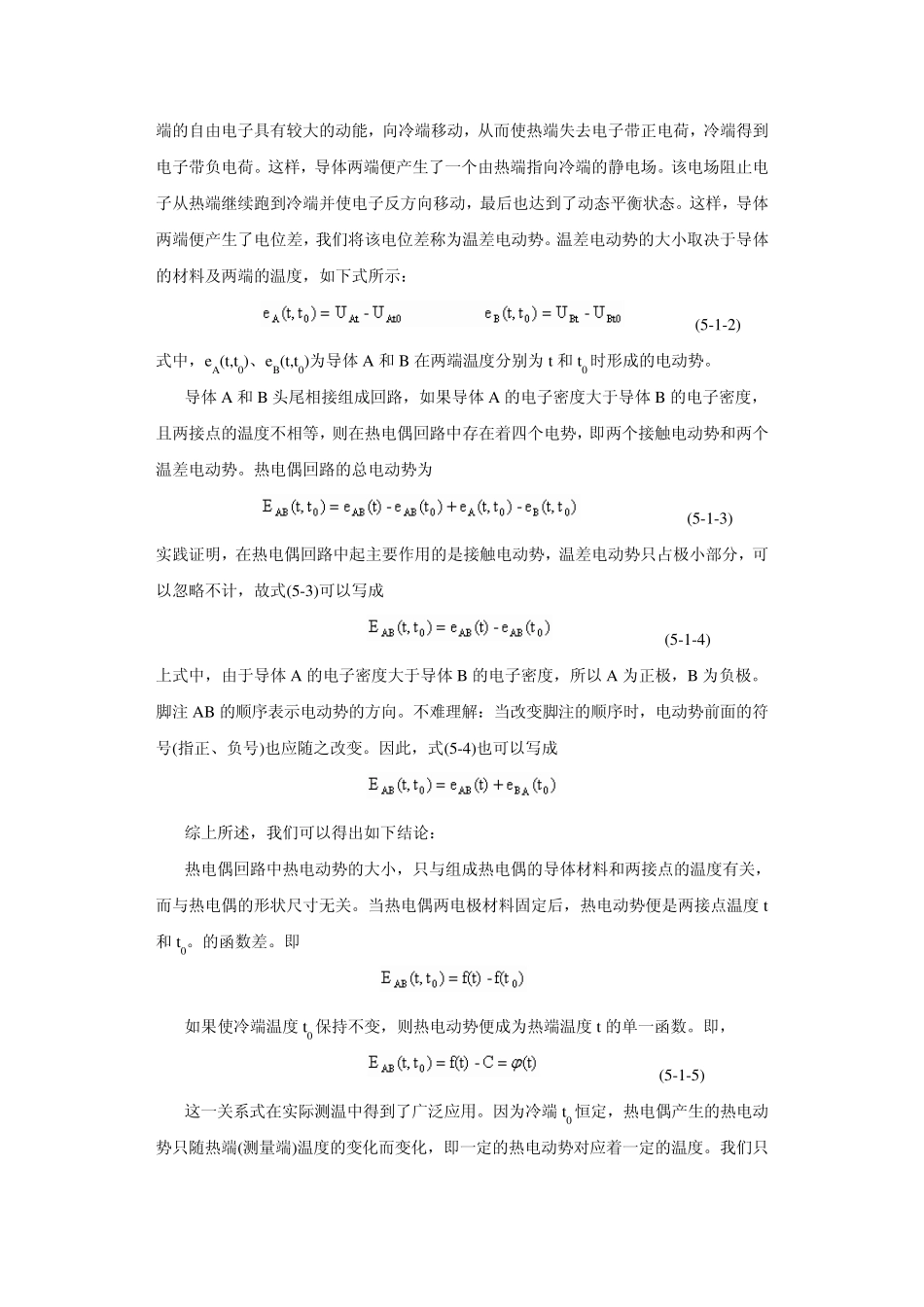

热电效应及热电偶的基本原理分析；热电偶的四大基本定律；常用的热电极材料及其性能特点；热电偶的冷端补偿；热电偶的基本测量电路。 了解热电偶的工作原理；了解常用热电极材料的类型、性能特点及其适用场合；掌握热电偶的选用和维护方法。 在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种有源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。 5 .1 热电偶的工作原理与基本结构 在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种有源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。 一、热电偶的工作原理 1 、工作原理 当有两种不同的导体或半导体A 和B 组成一个回路，其两端相互连接时（如图5.1.1），只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。 图5.1.1 热电偶回路 热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。 当A 和B 两种不同材料的导体接触时，由于两者内部单位体积的自由电子数目不同(即电子密度不同)，因此，电子在两个方向上扩散的速率就不一样。现假设导体A 的自由电子密度大于导体B 的自由电子密度，则导体A 扩散到导体B 的电子数要比导体B 扩散到导体A 的电子数大。所以导体A 失去电子带正电荷，导体B 得到电子带负电荷，于是，在 A、B 两导体的接触界面上便形成一个由A 到 B 的电场。该电场的方向与扩散进行的方向相反，它将引起反方向的电子转移，阻碍扩散作用的继续进行。当扩散作用与阻碍扩散作用相等时，即自导体A 扩散到导体B 的自由电子数与在电场作用下自导体B 到导体A 的自由电子数相等时，便处于一种动态平衡...
