热继电器的结构及工作原理

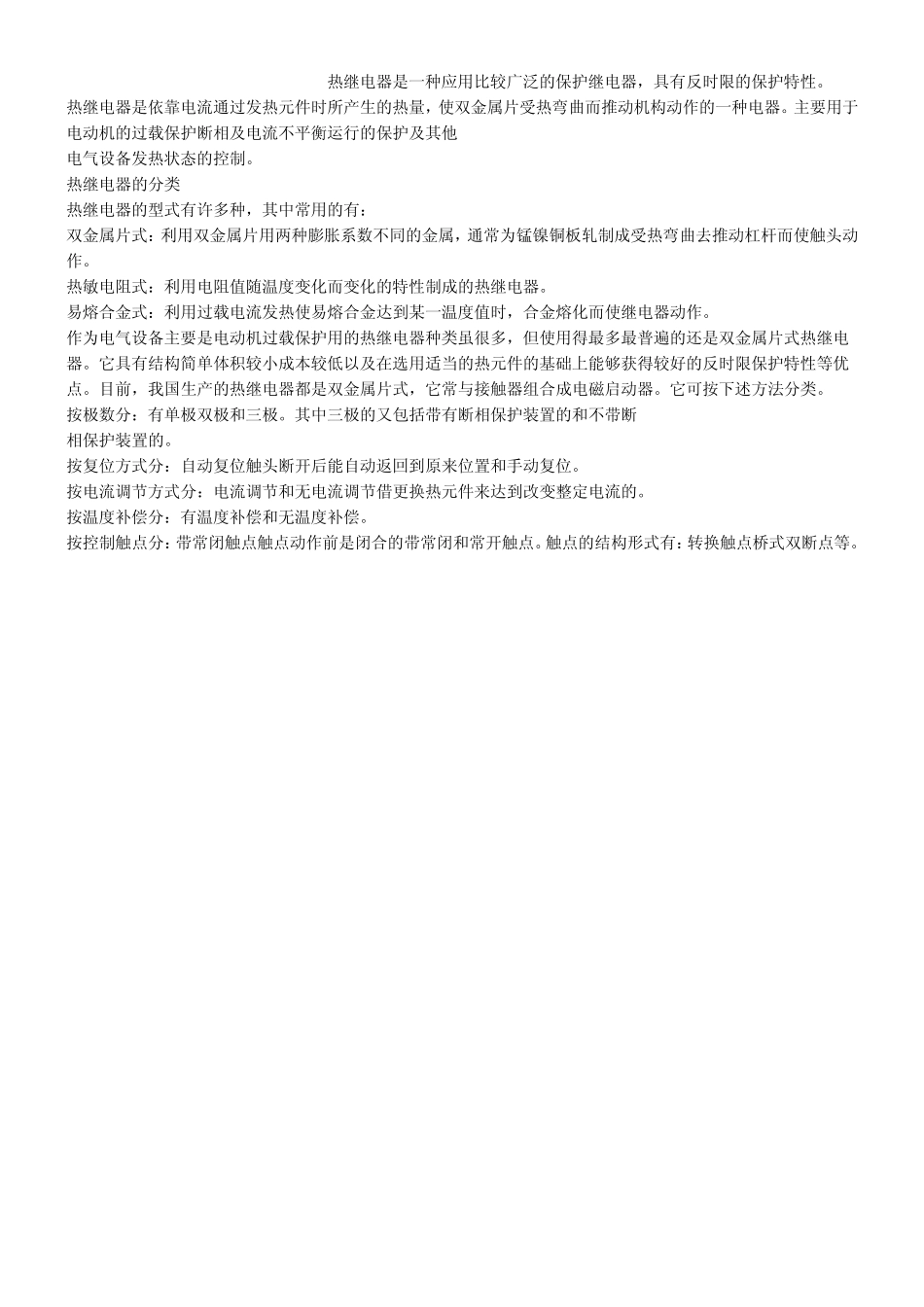

热继电器的结构及工作原理_第1页
1/6

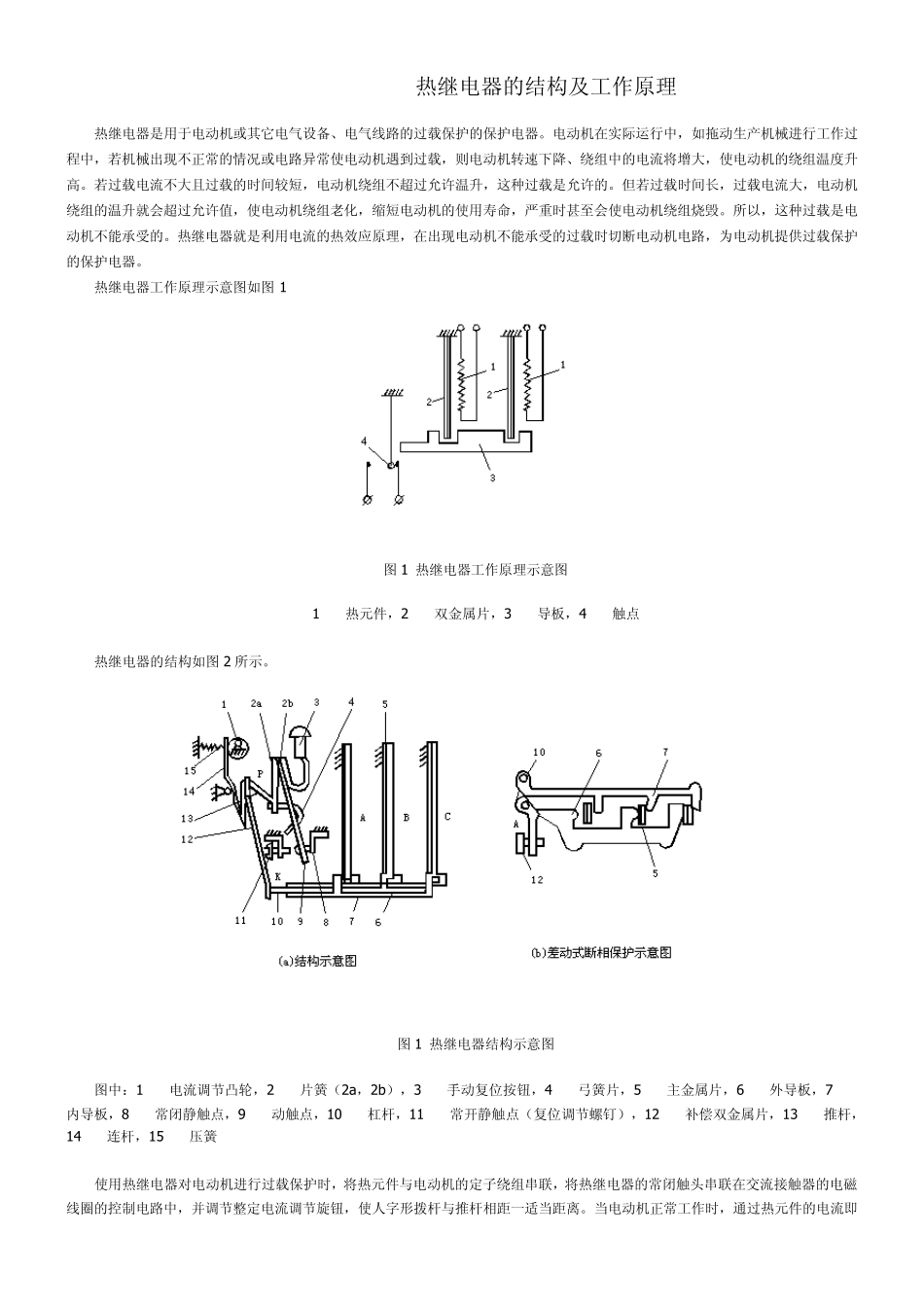

热继电器的结构及工作原理_第2页
2/6

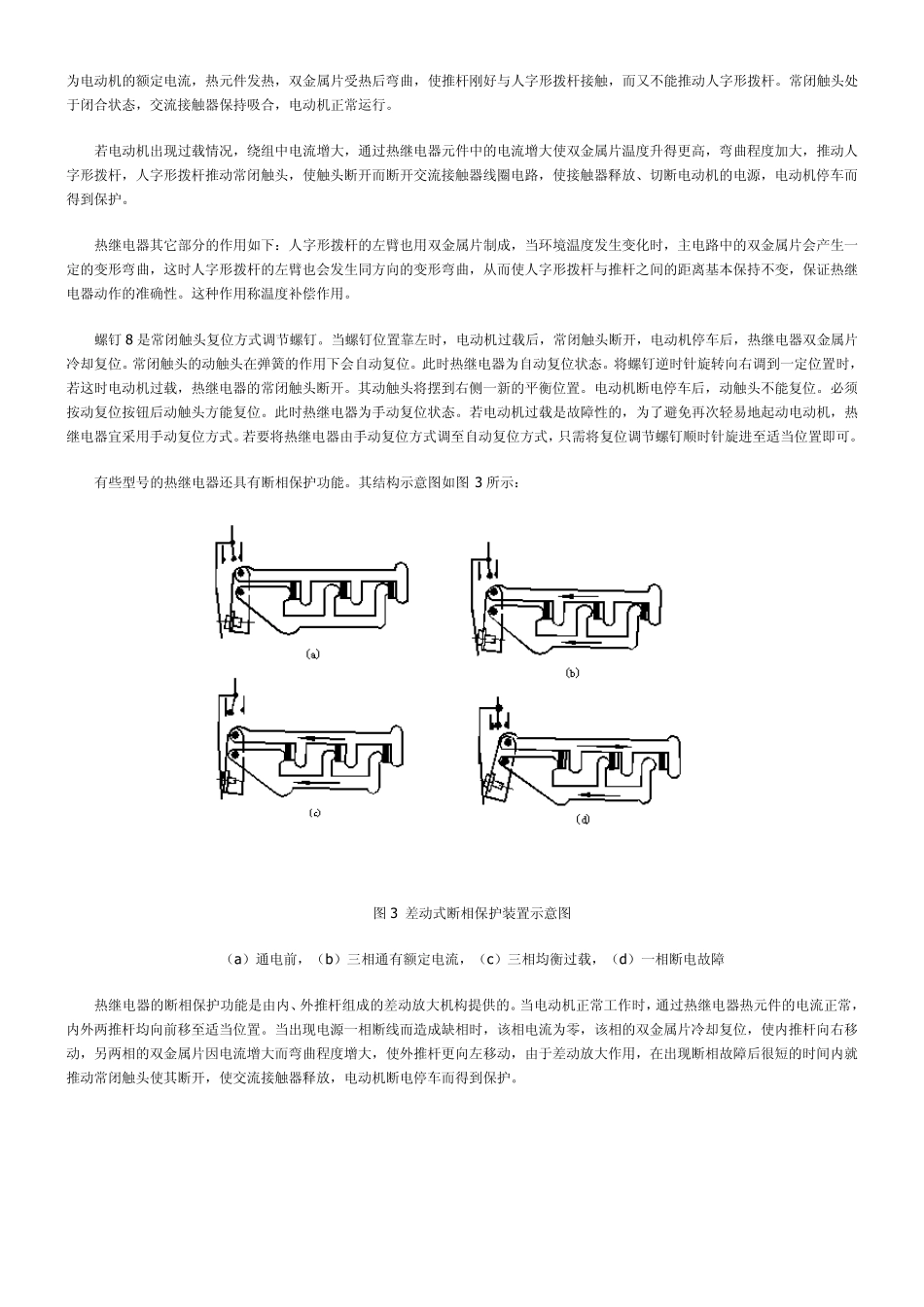

热继电器的结构及工作原理_第3页
3/6
热继电器是一种应用比较广泛的保护继电器,具有反时限的保护特性。 热继电器是依靠电流通过发热元件时所产生的热量,使双金属片受热弯曲而推动机构动作的一种电器。主要用于电动机的过载保护断相及电流不平衡运行的保护及其他 电气设备发热状态的控制。 热继电器的分类 热继电器的型式有许多种,其中常用的有: 双金属片式:利用双金属片用两种膨胀系数不同的金属,通常为锰镍铜板轧制成受热弯曲去推动杠杆而使触头动作。 热敏电阻式:利用电阻值随温度变化而变化的特性制成的热继电器。 易熔合金式:利用过载电流发热使易熔合金达到某一温度值时,合金熔化而使继电器动作。 作为电气设备主要是电动机过载保护用的热继电器种类虽很多,但使用得最多最普遍的还是双金属片式热继电器。它具有结构简单体积较小成本较低以及在选用适当的热元件的基础上能够获得较好的反时限保护特性等优点。目前,我国生产的热继电器都是双金属片式,它常与接触器组合成电磁启动器。它可按下述方法分类。 按极数分:有单极双极和三极。其中三极的又包括带有断相保护装置的和不带断 相保护装置的。 按复位方式分:自动复位触头断开后能自动返回到原来位置和手动复位。 按电流调节方式分:电流调节和无电流调节借更换热元件来达到改变整定电流的。 按温度补偿分:有温度补偿和无温度补偿。 按控制触点分:带常闭触点触点动作前是闭合的带常闭和常开触点。触点的结构形式有:转换触点桥式双断点等。 热继电器的结构及工作原理 热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。所以,这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。 热继电器工作原理示意图如图 1 图 1 热继电器工作原理示意图 1——热元件,2——双金属片,3——导板,4——触点 热继电器的结构如图 2 所示。 图 1 热继电器结构示意图 图中:1——电流调节凸...
