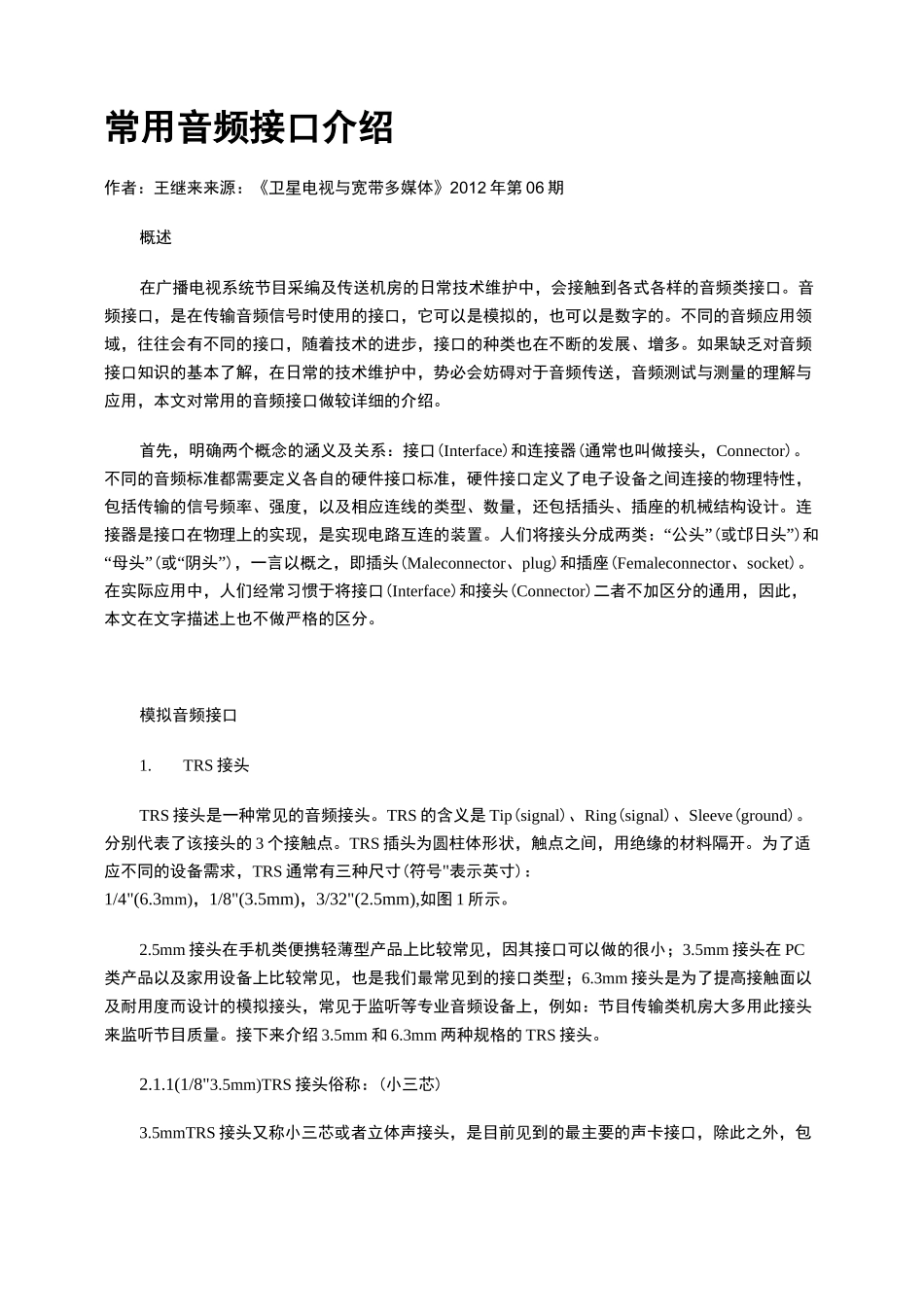

常用音频接口介绍

常用音频接口介绍作者：王继来来源：《卫星电视与宽带多媒体》2012 年第 06 期概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。首先，明确两个概念的涵义及关系：接口(Interface)和连接器(通常也叫做接头，Connector)。不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。连接器是接口在物理上的实现，是实现电路互连的装置。人们将接头分成两类：“公头”(或邙日头”)和“母头”(或“阴头”)，一言以概之，即插头(Maleconnector、plug)和插座(Femaleconnector、socket)。在实际应用中，人们经常习惯于将接口(Interface)和接头(Connector)二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。模拟音频接口1.TRS 接头TRS 接头是一种常见的音频接头。TRS 的含义是 Tip(signal)、Ring(signal)、Sleeve(ground)。分别代表了该接头的 3 个接触点。TRS 插头为圆柱体形状，触点之间，用绝缘的材料隔开。为了适应不同的设备需求，TRS 通常有三种尺寸(符号"表示英寸)：1/4"(6.3mm)，1/8"(3.5mm)，3/32"(2.5mm),如图 1 所示。2.5mm 接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3.5mm 接头在 PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm 接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。接下来介绍 3.5mm 和 6.3mm 两种规格的 TRS 接头。2.1.1(1/8"3.5mm)TRS 接头俗称：(小三芯)3.5mmTRS 接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分 MP3 播放器，MP4 播放器和部分音乐手机的耳机输出接口也使用这种接头。3.5mm 接头提供了立体声（即双声道：左声道和右声道）的输入输出功能，因此一般来说支持5.1 的声卡（6 声道）或音箱来说，就需要 3 个 3.5m...
