过热器安装作业指导书

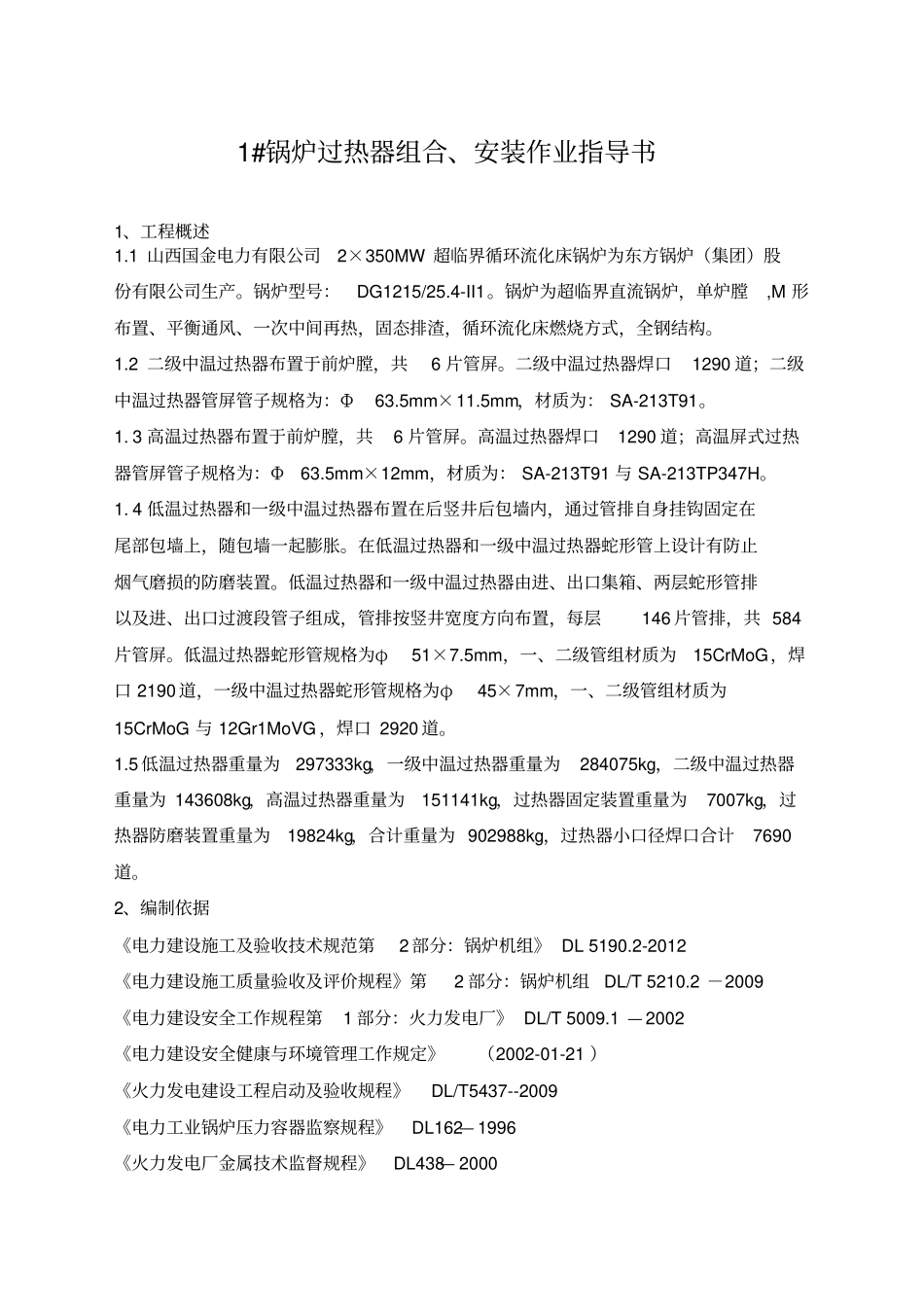

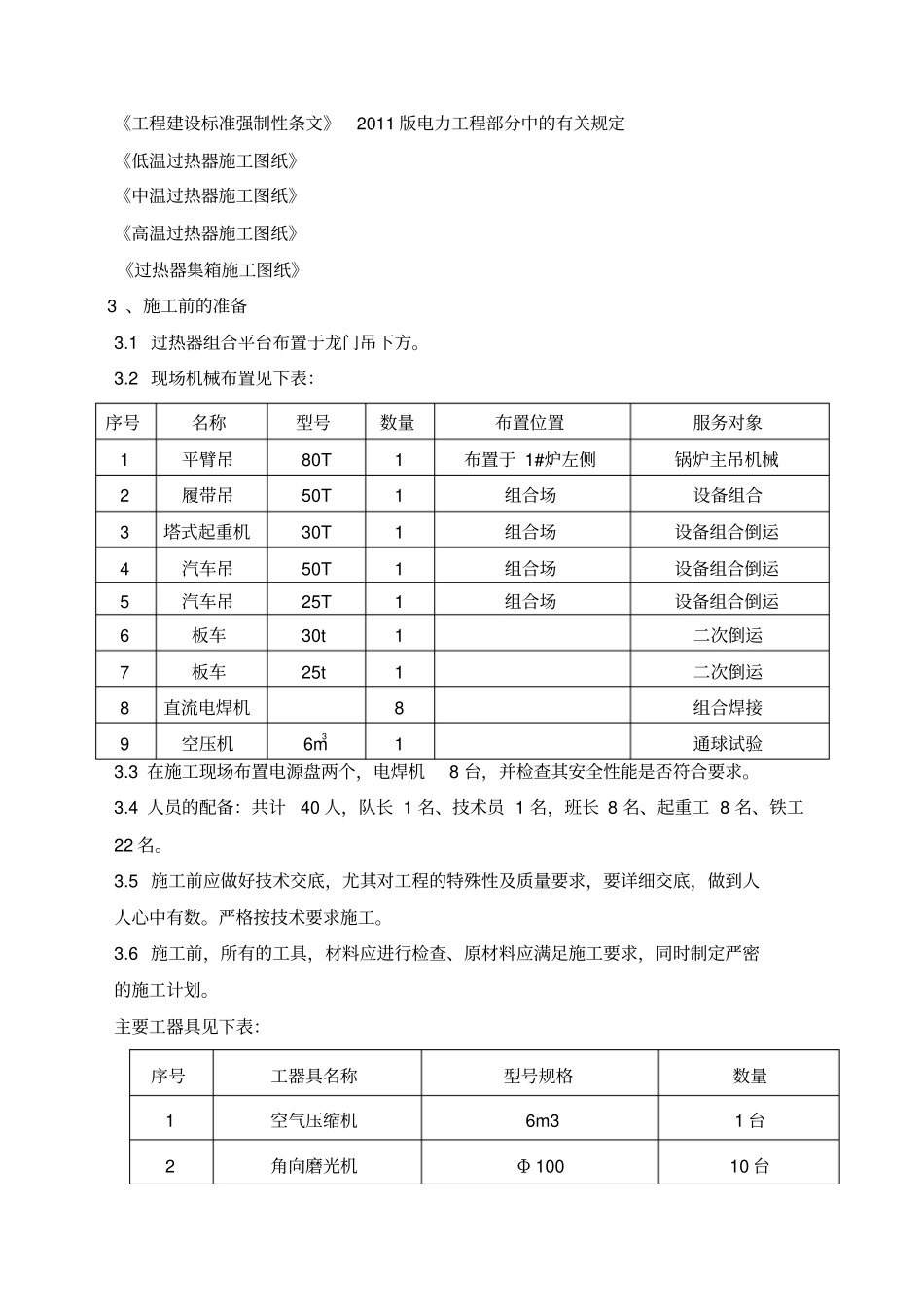

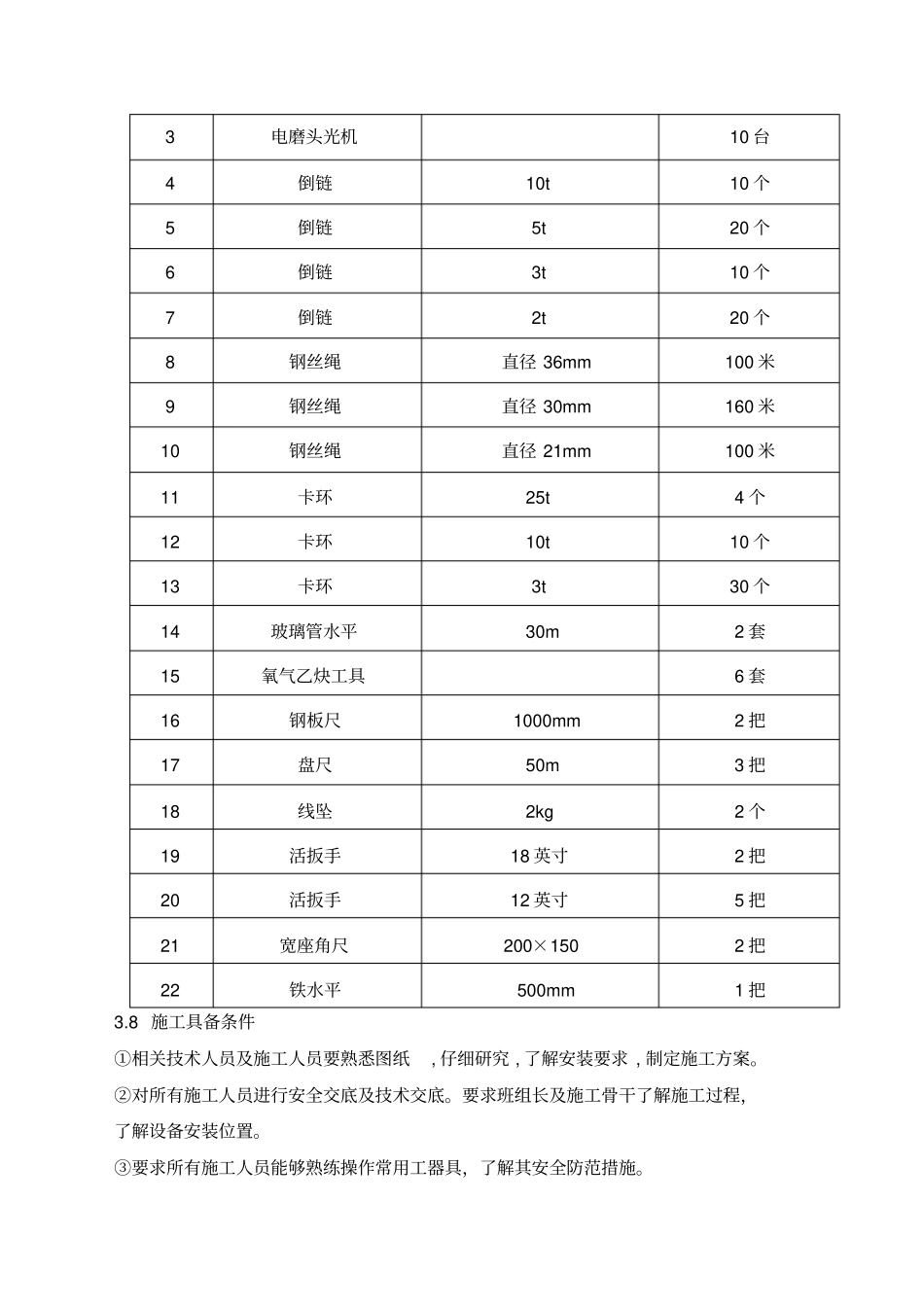

1#锅炉过热器组合、安装作业指导书1、工程概述1.1 山西国金电力有限公司2×350MW 超临界循环流化床锅炉为东方锅炉（集团）股份有限公司生产。锅炉型号：DG1215/25.4-II1。锅炉为超临界直流锅炉，单炉膛,M 形布置、平衡通风、一次中间再热，固态排渣，循环流化床燃烧方式，全钢结构。1.2 二级中温过热器布置于前炉膛，共6 片管屏。二级中温过热器焊口1290 道；二级中温过热器管屏管子规格为：Φ63.5mm×11.5mm，材质为： SA-213T91。1. 3 高温过热器布置于前炉膛，共6 片管屏。高温过热器焊口1290 道；高温屏式过热器管屏管子规格为：Φ63.5mm×12mm，材质为： SA-213T91 与 SA-213TP347H。1. 4 低温过热器和一级中温过热器布置在后竖井后包墙内，通过管排自身挂钩固定在尾部包墙上，随包墙一起膨胀。在低温过热器和一级中温过热器蛇形管上设计有防止烟气磨损的防磨装置。低温过热器和一级中温过热器由进、出口集箱、两层蛇形管排以及进、出口过渡段管子组成，管排按竖井宽度方向布置，每层146 片管排，共 584片管屏。低温过热器蛇形管规格为φ51×7.5mm，一、二级管组材质为15CrMoG，焊口 2190 道，一级中温过热器蛇形管规格为φ45×7mm，一、二级管组材质为15CrMoG 与 12Gr1MoVG ，焊口 2920 道。1.5 低温过热器重量为297333kg，一级中温过热器重量为284075kg，二级中温过热器重量为 143608kg，高温过热器重量为151141kg，过热器固定装置重量为7007kg，过热器防磨装置重量为19824kg，合计重量为 902988kg，过热器小口径焊口合计7690道。2、编制依据《电力建设施工及验收技术规范第2 部分：锅炉机组》 DL 5190.2-2012 《电力建设施工质量验收及评价规程》第2 部分：锅炉机组DL/T 5210.2 －2009 《电力建设安全工作规程第1 部分：火力发电厂》 DL/T 5009.1 — 2002 《电力建设安全健康与环境管理工作规定》（2002-01-21 ）《火力发电建设工程启动及验收规程》DL/T5437--2009 《电力工业锅炉压力容器监察规程》DL162— 1996 《火力发电厂金属技术监督规程》DL438— 2000 《工程建设标准强制性条文》2011 版电力工程部分中的有关规定《低温过热器施工图纸》《中温过热器施工图纸》《高温过热器施工图纸》《过热器集箱施工图纸》 3 、施工前的准备3.1 过热器组合平台布置于龙门吊下方。3.2 现场机械布置见下表：序号名称型号数量布置位置服务对象1 平臂吊80T 1 布置于 1#炉左侧锅炉主吊机械2...
