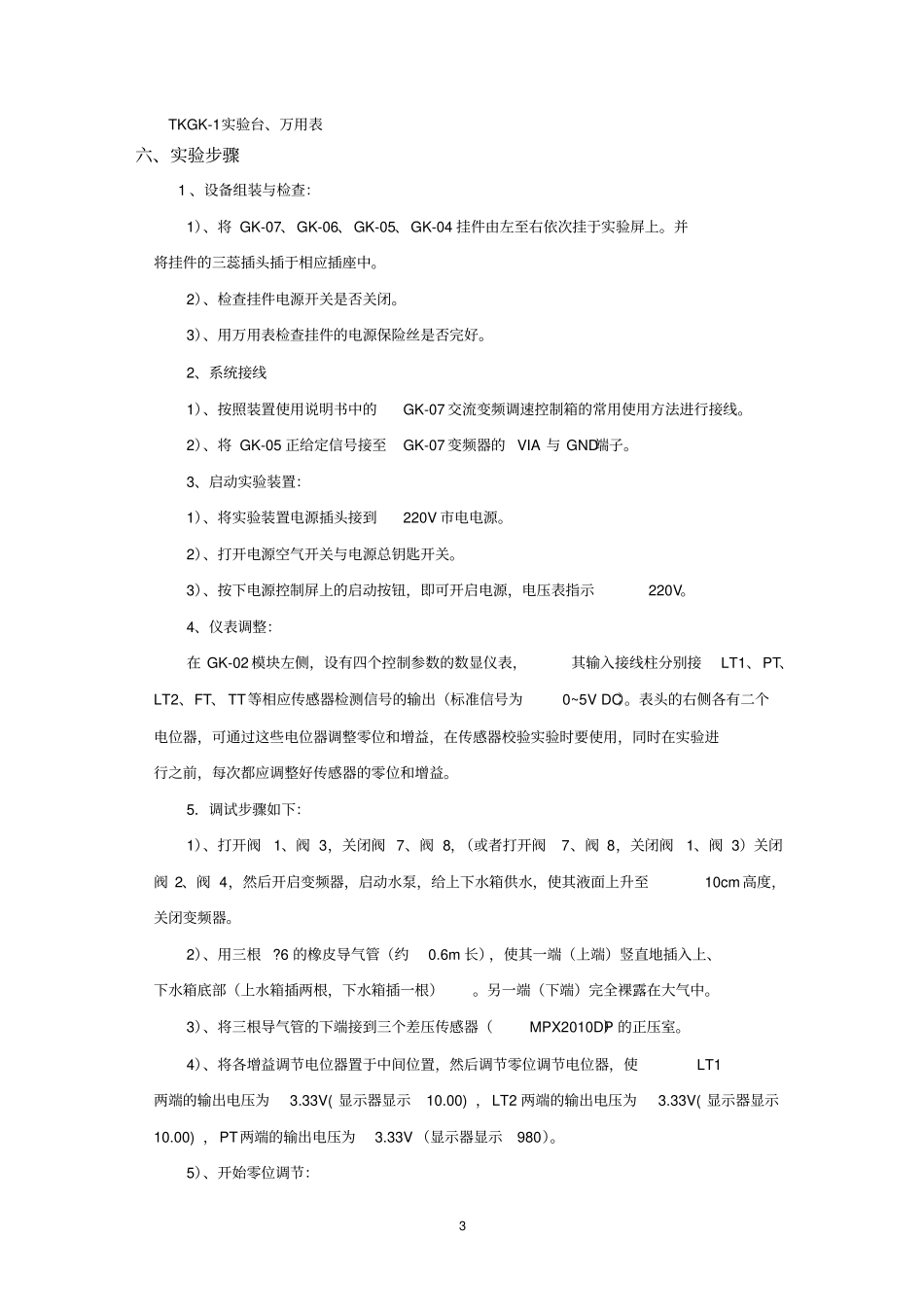

深对不同调节环节作用的理解，本实验属于综合性实验2 目录实验一： 变送器的构成和调校实验学时： 2 学时实验类型： 验证性实验要求： 必修一、实验目的1）、掌握实验装置的基本操作与变送器仪表的调整方法2）、掌握差压传感器零点的迁移方法。3）、加深理解传感器零点与量程的相互影响二、实验内容 1 、设备组装与检查： 2、系统接线3、启动实验装置：4、仪表调整：三、实验原理、方法和手段系统结构框图如下所示μ÷?ú?÷±??μ?÷?á÷μ??ú3Y?±??ˉ?úá÷ á? ?ì2a ó? ? ê? FTμ÷?ú?÷?±á÷μ?3Y?±?? ?¨ ?μV 1V2Q1V4Q 4Qh12h2òo ? 2?ì2a ó? ? ê? LT2?1 á|?ì2a ó? ? ê? PTòo ? 1?ì2a ó? ? ê? LT1é? ? ?? ? ?′￠ ?? ??V 3Q 3V 7Q 7V 8Q 8? ?¨ ?μ图 1-1、水位、压力、流量控制系统框图四、实验组织运行要求采用集中授课形式，以教师讲授实验原理及实验步骤、学生动手操作为主。五、实验条件3 TKGK-1实验台、万用表六、实验步骤 1 、设备组装与检查：1）、将 GK-07、GK-06、GK-05、GK-04 挂件由左至右依次挂于实验屏上。并将挂件的三蕊插头插于相应插座中。2）、检查挂件电源开关是否关闭。3）、用万用表检查挂件的电源保险丝是否完好。2、系统接线1）、按照装置使用说明书中的GK-07 交流变频调速控制箱的常用使用方法进行接线。2）、将 GK-05 正给定信号接至GK-07 变频器的 VIA 与 GND端子。3、启动实验装置：1）、将实验装置电源插头接到220V 市电电源。2）、打开电源空气开关与电源总钥匙开关。3）、按下电源控制屏上的启动按钮，即可开启电源，电压表指示220V。4、仪表调整：在 GK-02 模块左侧，设有四个控制参数的数显仪表，其输入接线柱分别接LT1、PT、LT2、FT、 TT等相应传感器检测信号的输出（标准信号为0~5V DC）。表头的右侧各有二个电位器，可通过这些电位器调整零位和增益，在传感器校验实验时要使用，同时在实验进行之前，每次都应调整好传感器的零位和增益。5．调试步骤如下：1）、打开阀1、阀 3，关闭阀 7、阀 8，（或者打开阀7、阀 8，关闭阀1、阀 3）关闭阀 2、阀 4，然后开启变频器，启动水泵，给上下水箱供水，使其液面上升至10cm 高度，关闭变频器。2）、用三根 ?6 的橡皮导气管（约0.6m 长），使其一端（上端）竖直地插入上、下水箱底部（上水箱插两根，下水箱插一根）。另一端（下端）完全裸露在大气中。3）...
