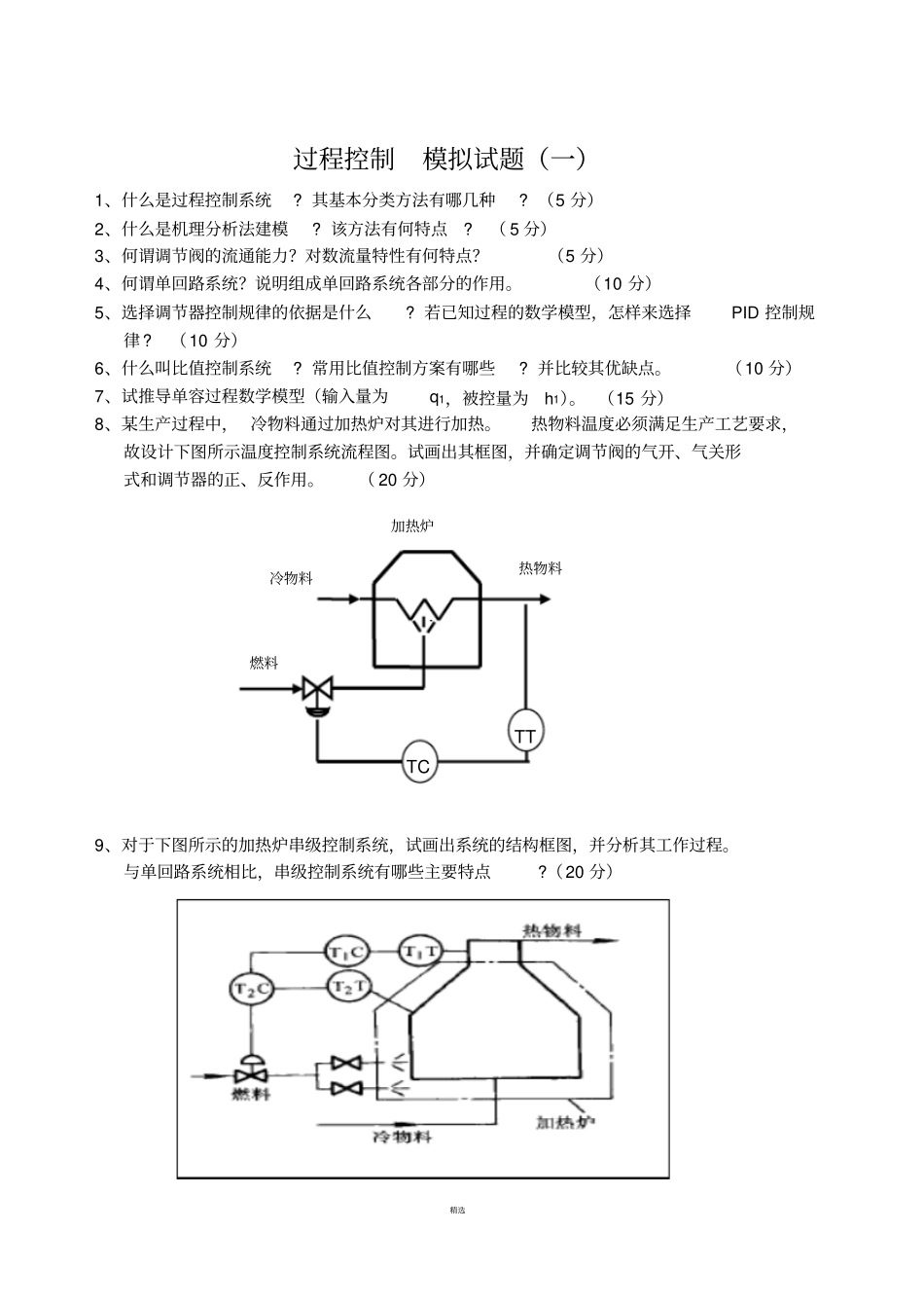

精选过程控制模拟试题（一）1、什么是过程控制系统? 其基本分类方法有哪几种? （5 分）2、什么是机理分析法建模? 该方法有何特点? （ 5 分）3、何谓调节阀的流通能力？对数流量特性有何特点？（5 分）4、何谓单回路系统？说明组成单回路系统各部分的作用。（10 分）5、选择调节器控制规律的依据是什么? 若已知过程的数学模型，怎样来选择PID 控制规律? （10 分）6、什么叫比值控制系统? 常用比值控制方案有哪些? 并比较其优缺点。（10 分）7、试推导单容过程数学模型（输入量为q1，被控量为h1）。 （15 分）8、某生产过程中， 冷物料通过加热炉对其进行加热。热物料温度必须满足生产工艺要求，故设计下图所示温度控制系统流程图。试画出其框图，并确定调节阀的气开、气关形式和调节器的正、反作用。（ 20 分）9、对于下图所示的加热炉串级控制系统，试画出系统的结构框图，并分析其工作过程。与单回路系统相比，串级控制系统有哪些主要特点?（20 分）TT TC 热物料加热炉冷物料燃料精选过程控制模拟试题（一）答案1、答案过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。一个过程控制系统是由被控过程和过程检测控制仪表两部分组成的。按过程控制系统的结构特点可进行如下分类：1）反馈控制系统：反馈控制系统是根据系统被控量的偏差进行工作的，偏差值是控制的依据，最后达到消除或减小偏差的目的。2）前馈控制系统：前馈控制系统直接根据扰动量的大小进行工作，扰动是控制的依据。由于它没有被控量的反馈，所以也称为开环控制系统。3）前馈—反馈控制系统( 复合控制系统 ) ：开环前馈控制的最主要的优点是能针对主要扰动及时迅速地克服其对被控参数的影响；对于其余次要扰动，则利用反馈控制予以克服，使控制系统在稳态时能准确地使被控量控制在给定值上。按给定值信号的特点可进行如下分类：1）定值控制系统：就是系统被控量的给定值保持在规定值不变，或在小范围附近不变。2) 程序控制系统：它是被控量的给定值按预定的时间程序变化工作的。控制的目的就是使系统被控量按工艺要求规定的程序自动变化。3) 随动控制系统：它是一种被控量的给定值随时间任意变化的控制系统。其主要作用是克服一切扰动，使被控量快速跟随给定值而变化。2、答案机理建模：是根据过程的内部机理( 运动规律 ) ，运用一些已知的定律、原理，如生物学定律、化学动...
