过程控制试题与课后题

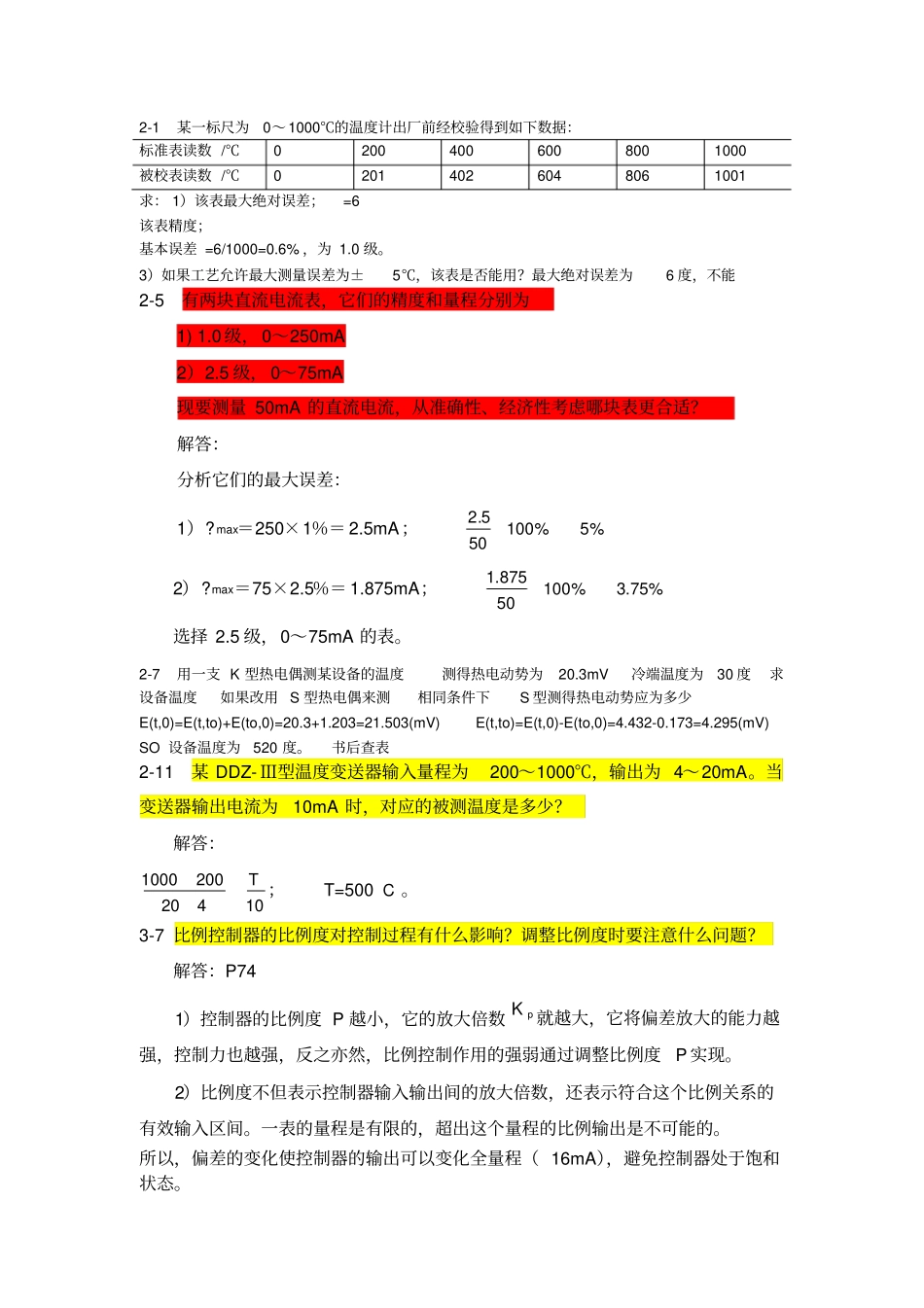

2-1 某一标尺为0～1000℃的温度计出厂前经校验得到如下数据：标准表读数 /℃0 200 400 600 800 1000 被校表读数 /℃0 201 402 604 806 1001 求： 1）该表最大绝对误差；=6 该表精度；基本误差 =6/1000=0.6% ，为 1.0 级。3）如果工艺允许最大测量误差为±5℃，该表是否能用？最大绝对误差为6 度，不能2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0 级， 0～250mA 2）2.5 级， 0～75mA 现要测量 50mA 的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）? max＝250×1％＝ 2.5mA；%5%100505.22）?max＝75×2.5％＝ 1.875mA；%75.3%10050875.1选择 2.5 级，0～75mA 的表。2-7 用一支 K 型热电偶测某设备的温度测得热电动势为20.3mV冷端温度为30 度求设备温度如果改用 S 型热电偶来测相同条件下S 型测得热电动势应为多少E(t,0)=E(t,to)+E(to,0)=20.3+1.203=21.503(mV) E(t,to)=E(t,0)-E(to,0)=4.432-0.173=4.295(mV) SO 设备温度为520 度。书后查表2-11 某 DDZ- Ⅲ型温度变送器输入量程为200～1000℃，输出为 4～20mA。当变送器输出电流为10mA 时，对应的被测温度是多少？解答：104202001000T ；T=500 C 。3-7 比例控制器的比例度对控制过程有什么影响？调整比例度时要注意什么问题？解答：P74 1）控制器的比例度 P 越小，它的放大倍数pK 就越大，它将偏差放大的能力越强，控制力也越强，反之亦然，比例控制作用的强弱通过调整比例度P 实现。2）比例度不但表示控制器输入输出间的放大倍数，还表示符合这个比例关系的有效输入区间。一表的量程是有限的，超出这个量程的比例输出是不可能的。所以，偏差的变化使控制器的输出可以变化全量程（ 16mA），避免控制器处于饱和状态。6-5 选择被控参数应遵循哪些基本原则？什么是直接参数？什么是间接参数？两者有何关系？解答：1）原则：必须根据工艺要求，深入分析、生产过程，找出对产品的产量和质量、生产安全、经济运行、环境保护、节能降耗等具有决定性作用，能较好反映生产工艺状态及变化的参数作为被控参数。2）直接参数：能直接反映生产过程中产品产量和质量，又易于测量的参数3）间接参数：与质量指标有单值对应关系、易于测量的变量，间接反映产品质量、生产过程的实际情况。4）两者关系：间接参数是直接参数的单值函数。6-6 选择控制变量时，为什么要分析被控过程的特性？为什么希望控制通道...
