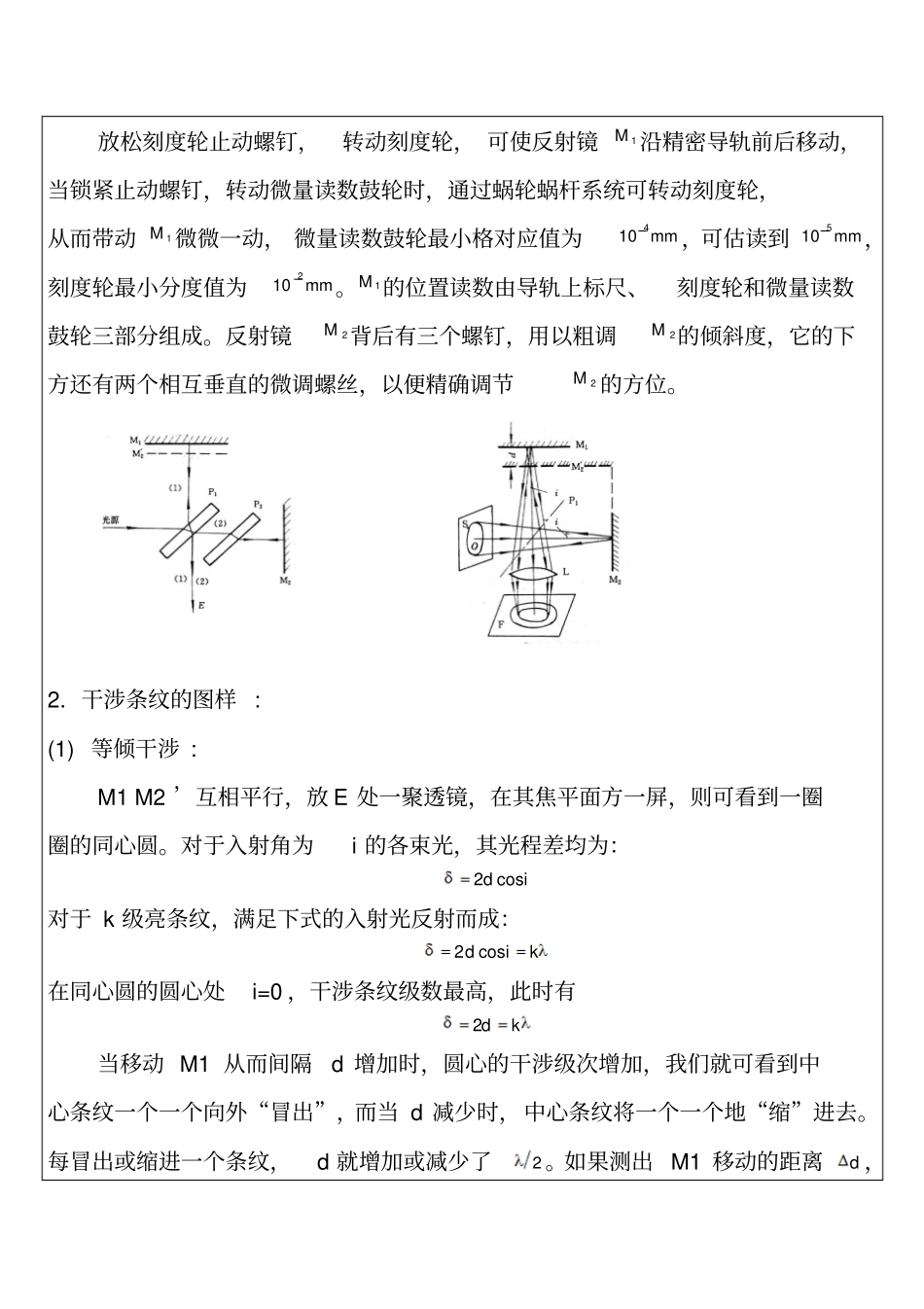

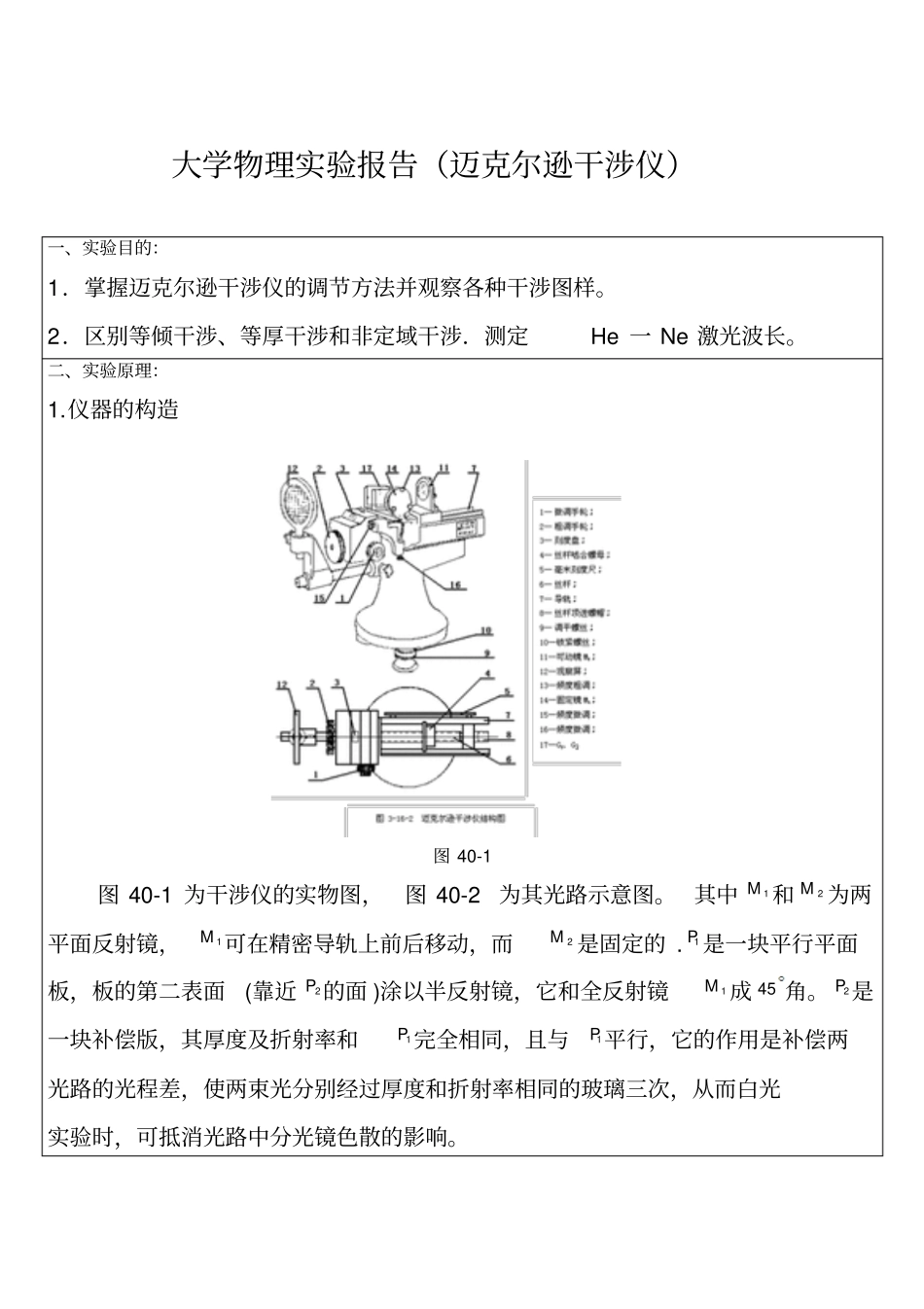

大学物理实验报告（迈克尔逊干涉仪）一、实验目的：1．掌握迈克尔逊干涉仪的调节方法并观察各种干涉图样。2．区别等倾干涉、等厚干涉和非定域干涉．测定He 一 Ne 激光波长。二、实验原理：1.仪器的构造图 40-1 图 40-1 为干涉仪的实物图，图 40-2 为其光路示意图。 其中1M 和2M 为两平面反射镜，1M 可在精密导轨上前后移动，而2M 是固定的 .1P 是一块平行平面板，板的第二表面(靠近2P 的面 )涂以半反射镜，它和全反射镜1M 成 45 角。2P 是一块补偿版，其厚度及折射率和1P 完全相同，且与1P 平行，它的作用是补偿两光路的光程差，使两束光分别经过厚度和折射率相同的玻璃三次，从而白光实验时，可抵消光路中分光镜色散的影响。放松刻度轮止动螺钉，转动刻度轮， 可使反射镜1M 沿精密导轨前后移动，当锁紧止动螺钉，转动微量读数鼓轮时，通过蜗轮蜗杆系统可转动刻度轮，从而带动1M 微微一动， 微量读数鼓轮最小格对应值为mm410，可估读到mm510，刻度轮最小分度值为mm210。1M 的位置读数由导轨上标尺、刻度轮和微量读数鼓轮三部分组成。反射镜2M 背后有三个螺钉，用以粗调2M 的倾斜度，它的下方还有两个相互垂直的微调螺丝，以便精确调节2M 的方位。2. 干涉条纹的图样 : (1) 等倾干涉 : M1 M2 ’互相平行，放 E 处一聚透镜，在其焦平面方一屏，则可看到一圈圈的同心圆。对于入射角为i 的各束光，其光程差均为：id cos2对于 k 级亮条纹，满足下式的入射光反射而成：kid cos2在同心圆的圆心处i=0 ，干涉条纹级数最高，此时有kd2当移动 M1 从而间隔d 增加时，圆心的干涉级次增加，我们就可看到中心条纹一个一个向外“冒出”，而当 d 减少时，中心条纹将一个一个地“缩”进去。每冒出或缩进一个条纹，d 就增加或减少了2 。如果测出 M1 移动的距离d ，数出相应的“冒出”或“缩进”的条纹个数k ，就可以算出光源的波长：kd2（2）等厚干涉：当 M1 和 M2 ’不平行而有一个很小的角度时，形成一个楔形的空气层， 这时就将出现等厚干涉条纹，如图所示。当 d 很小．即 M1 和 M2 ’相交时，由面光源上发出的光束，经楔形空气薄层两面反射所产生的等厚干涉条纹定位于楔形空气层的表面.要看清楚这些条纹，眼睛必须聚焦在M1镜附近，也可用凸透镜将空气楔成像在其共轭面.此时 ,相干处的光程差公式，由于d 很小，光程差的变化主要取决于 d 的变化，入射角变化的影响可以忽略不计。因此在空...
