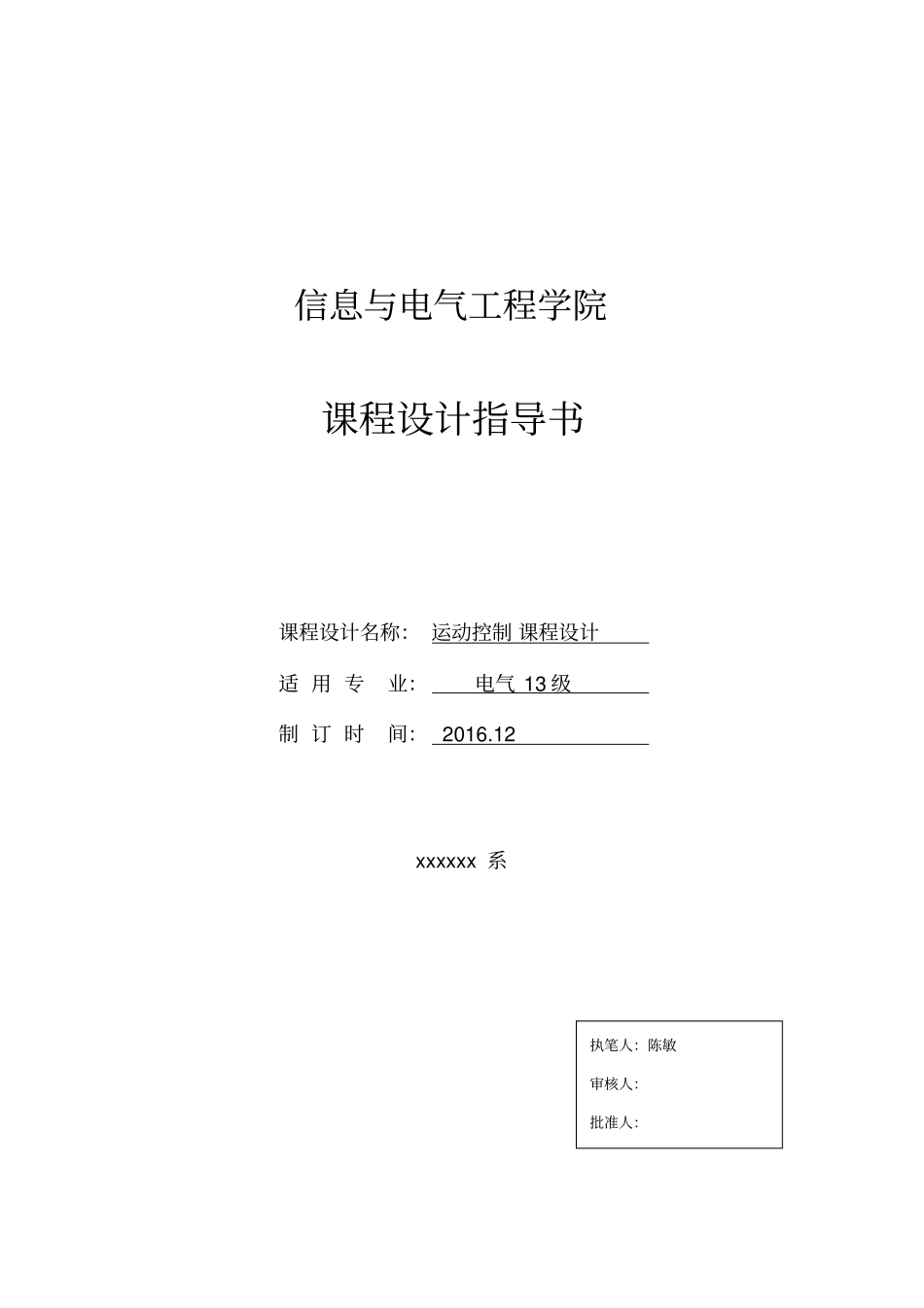

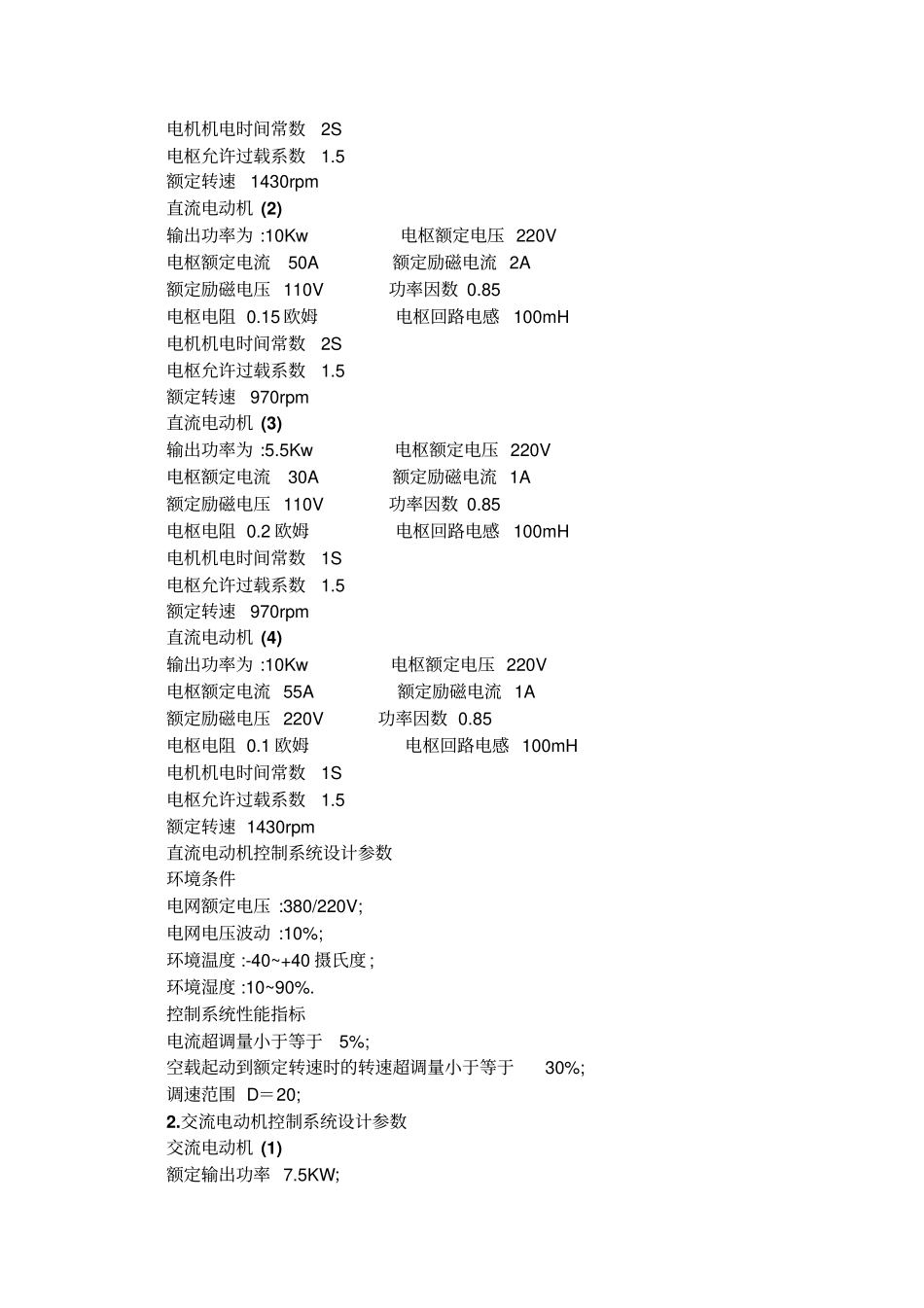

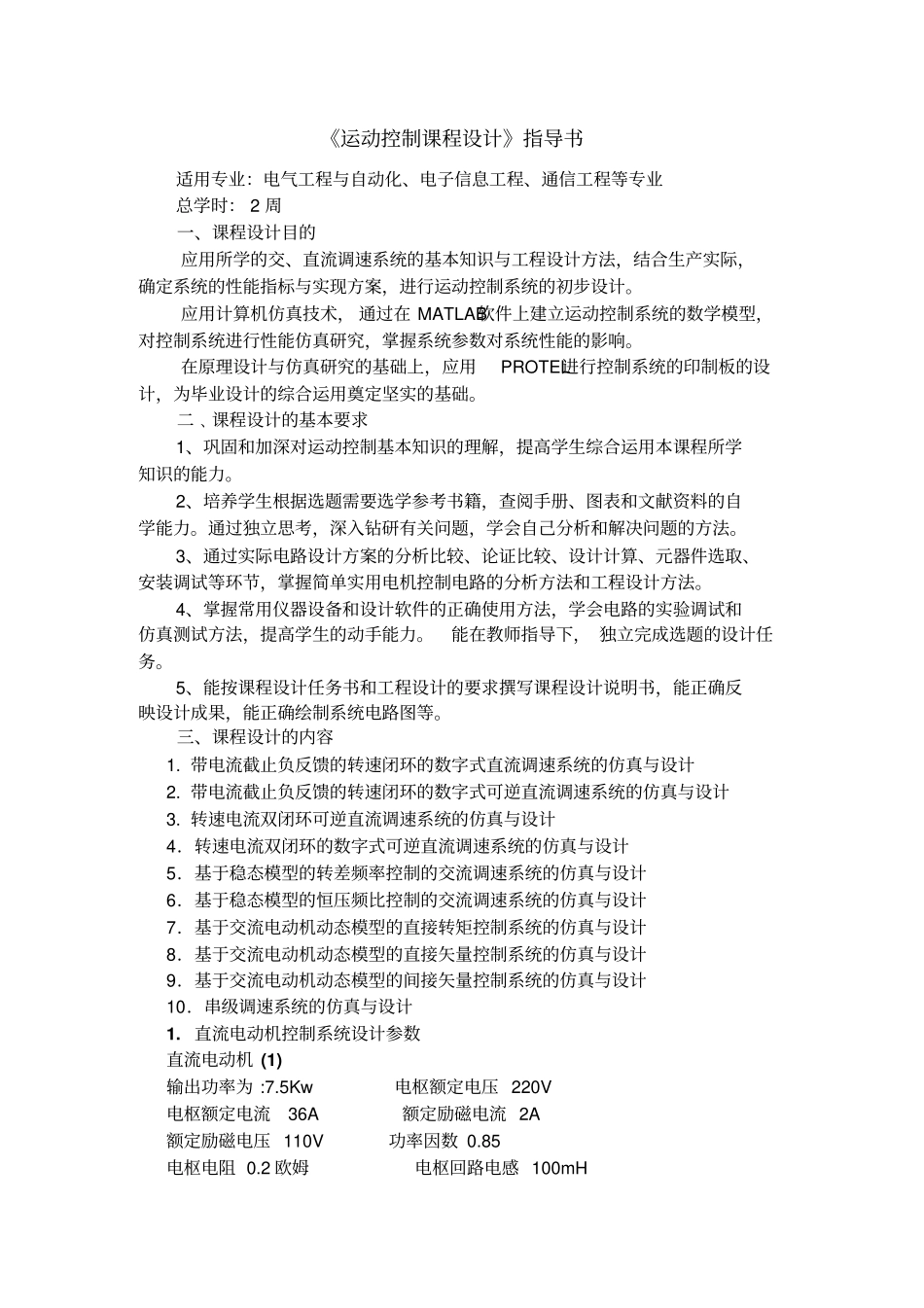

信息与电气工程学院课程设计指导书课程设计名称： 运动控制 课程设计适 用 专业：电气 13 级制 订 时间： 2016.12 xxxxxx 系执笔人：陈敏审核人：批准人：《运动控制课程设计》指导书适用专业：电气工程与自动化、电子信息工程、通信工程等专业总学时： 2 周一、课程设计目的应用所学的交、直流调速系统的基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行运动控制系统的初步设计。应用计算机仿真技术， 通过在 MATLAB软件上建立运动控制系统的数学模型，对控制系统进行性能仿真研究，掌握系统参数对系统性能的影响。在原理设计与仿真研究的基础上，应用PROTEL进行控制系统的印制板的设计，为毕业设计的综合运用奠定坚实的基础。二﹑课程设计的基本要求1、巩固和加深对运动控制基本知识的理解，提高学生综合运用本课程所学知识的能力。2、培养学生根据选题需要选学参考书籍，查阅手册、图表和文献资料的自学能力。通过独立思考，深入钻研有关问题，学会自己分析和解决问题的方法。3、通过实际电路设计方案的分析比较、论证比较、设计计算、元器件选取、安装调试等环节，掌握简单实用电机控制电路的分析方法和工程设计方法。4、掌握常用仪器设备和设计软件的正确使用方法，学会电路的实验调试和仿真测试方法，提高学生的动手能力。能在教师指导下， 独立完成选题的设计任务。5、能按课程设计任务书和工程设计的要求撰写课程设计说明书，能正确反映设计成果，能正确绘制系统电路图等。三、课程设计的内容1. 带电流截止负反馈的转速闭环的数字式直流调速系统的仿真与设计2. 带电流截止负反馈的转速闭环的数字式可逆直流调速系统的仿真与设计3. 转速电流双闭环可逆直流调速系统的仿真与设计4．转速电流双闭环的数字式可逆直流调速系统的仿真与设计5．基于稳态模型的转差频率控制的交流调速系统的仿真与设计6．基于稳态模型的恒压频比控制的交流调速系统的仿真与设计7．基于交流电动机动态模型的直接转矩控制系统的仿真与设计8．基于交流电动机动态模型的直接矢量控制系统的仿真与设计9．基于交流电动机动态模型的间接矢量控制系统的仿真与设计10．串级调速系统的仿真与设计1. 直流电动机控制系统设计参数直流电动机 (1) 输出功率为 :7.5Kw 电枢额定电压 220V 电枢额定电流36A 额定励磁电流 2A 额定励磁电压 110V 功率因数 0.85 电枢电阻 0.2 欧姆电枢回路电感 100mH 电机机电时间常数2S...
