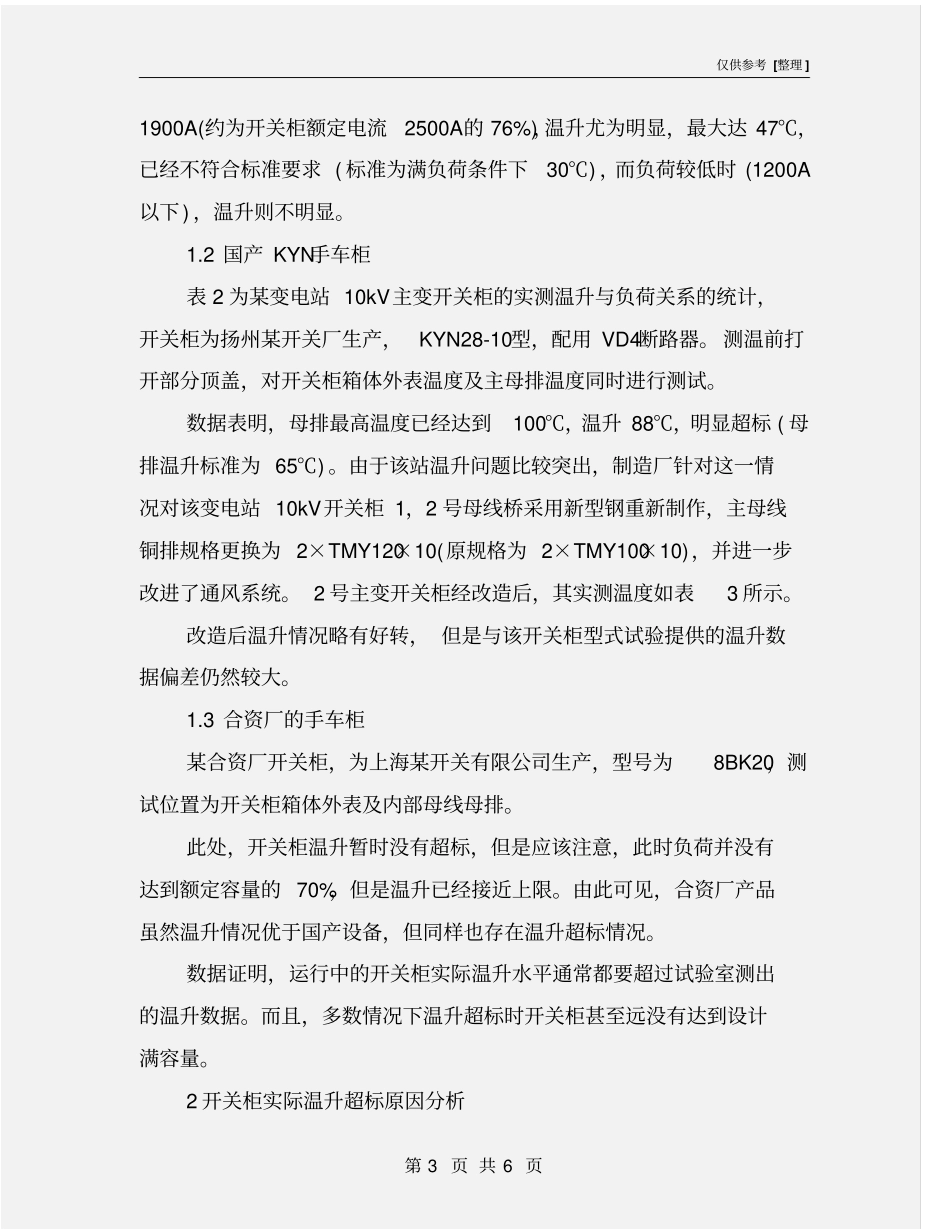

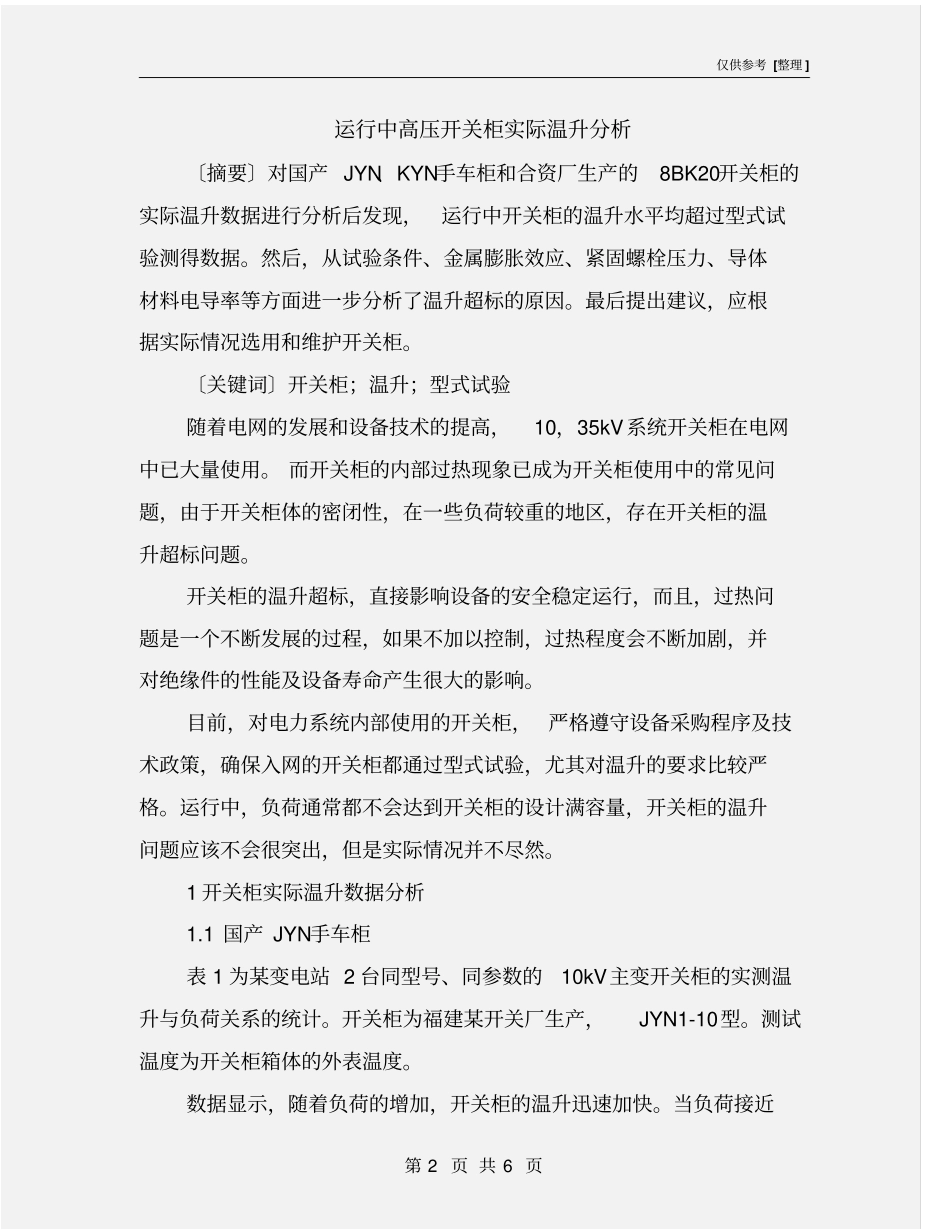

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书运行中高压开关柜实际温升分析日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页运行中高压开关柜实际温升分析〔摘要〕对国产 JYN、KYN手车柜和合资厂生产的8BK20开关柜的实际温升数据进行分析后发现，运行中开关柜的温升水平均超过型式试验测得数据。然后，从试验条件、金属膨胀效应、紧固螺栓压力、导体材料电导率等方面进一步分析了温升超标的原因。最后提出建议，应根据实际情况选用和维护开关柜。〔关键词〕开关柜；温升；型式试验随着电网的发展和设备技术的提高，10，35kV系统开关柜在电网中已大量使用。 而开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。目前，对电力系统内部使用的开关柜，严格遵守设备采购程序及技术政策，确保入网的开关柜都通过型式试验，尤其对温升的要求比较严格。运行中，负荷通常都不会达到开关柜的设计满容量，开关柜的温升问题应该不会很突出，但是实际情况并不尽然。1 开关柜实际温升数据分析1.1 国产 JYN手车柜表 1 为某变电站 2 台同型号、同参数的10kV主变开关柜的实测温升与负荷关系的统计。开关柜为福建某开关厂生产，JYN1-10型。测试温度为开关柜箱体的外表温度。数据显示，随着负荷的增加，开关柜的温升迅速加快。当负荷接近仅供参考 [整理 ] 第 3 页 共 6 页1900A(约为开关柜额定电流2500A的 76%)，温升尤为明显，最大达 47℃，已经不符合标准要求 ( 标准为满负荷条件下30℃) ，而负荷较低时 (1200A以下) ，温升则不明显。1.2 国产 KYN手车柜表 2 为某变电站 10kV主变开关柜的实测温升与负荷关系的统计，开关柜为扬州某开关厂生产，KYN28-10型，配用 VD4断路器。 测温前打开部分顶盖，对开关柜箱体外表温度及主母排温度同时进行测试。数据表明，母排最高温度已经达到100℃，温升 88℃，明显超标 ( 母排温升标准为 65℃) 。由于该站温升问题比较突出，制造厂针对这一情况对该变电站 10kV开关柜 1，2 号母线桥采用新型钢重新制作，主母线铜排规格更换为 2×TMY120×10(原规格为 2×TMY100×10)，并进一...
