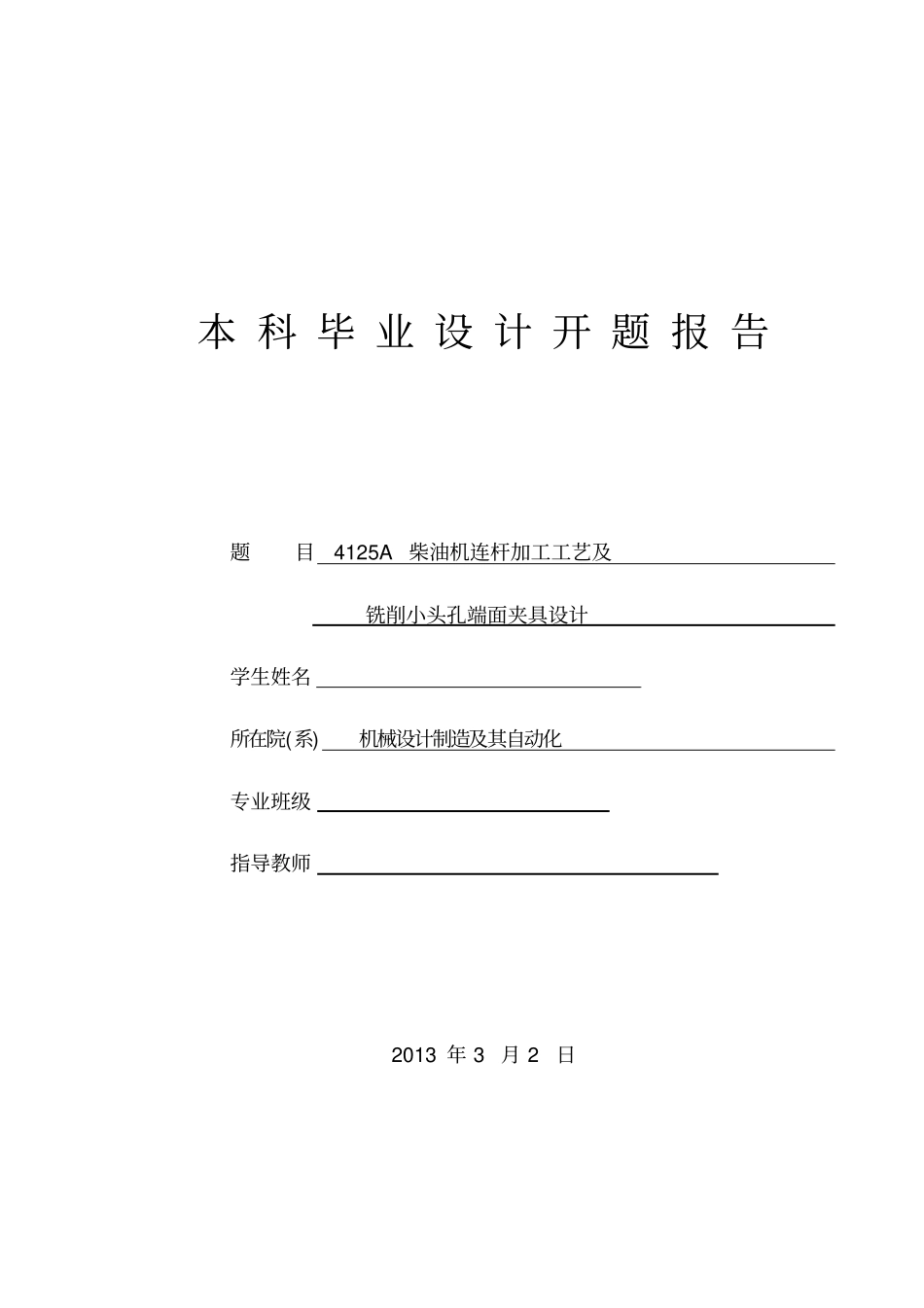

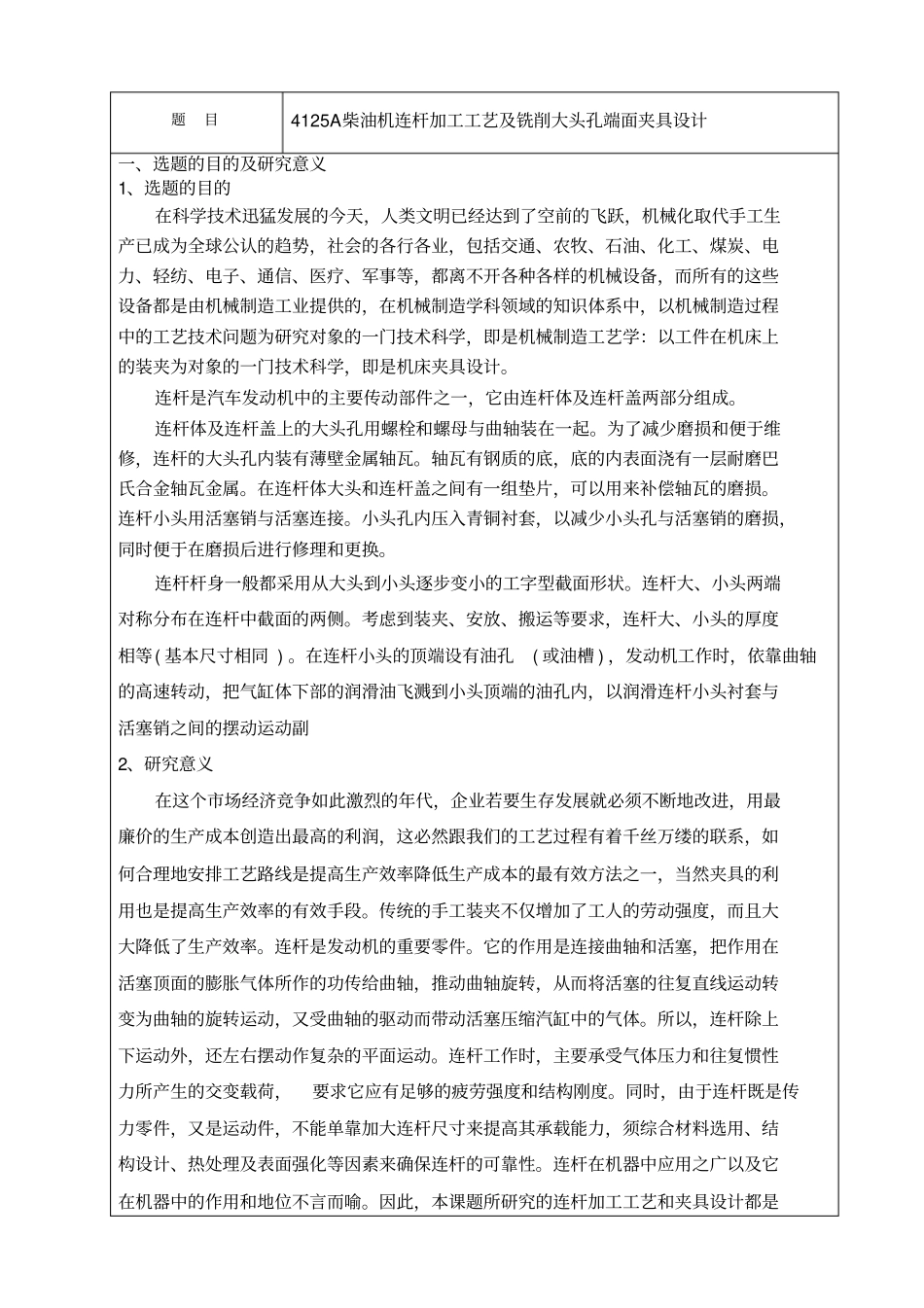

本 科 毕 业 设 计 开 题 报 告题目 4125A 柴油机连杆加工工艺及铣削小头孔端面夹具设计学生姓名所在院(系) 机械设计制造及其自动化专业班级指导教师2013 年 3 月 2 日题目4125A柴油机连杆加工工艺及铣削大头孔端面夹具设计一、选题的目的及研究意义1、选题的目的在科学技术迅猛发展的今天，人类文明已经达到了空前的飞跃，机械化取代手工生产已成为全球公认的趋势，社会的各行各业，包括交通、农牧、石油、化工、煤炭、电力、轻纺、电子、通信、医疗、军事等，都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，在机械制造学科领域的知识体系中，以机械制造过程中的工艺技术问题为研究对象的一门技术科学，即是机械制造工艺学：以工件在机床上的装夹为对象的一门技术科学，即是机床夹具设计。连杆是汽车发动机中的主要传动部件之一，它由连杆体及连杆盖两部分组成。连杆体及连杆盖上的大头孔用螺栓和螺母与曲轴装在一起。为了减少磨损和便于维修，连杆的大头孔内装有薄壁金属轴瓦。轴瓦有钢质的底，底的内表面浇有一层耐磨巴氏合金轴瓦金属。在连杆体大头和连杆盖之间有一组垫片，可以用来补偿轴瓦的磨损。连杆小头用活塞销与活塞连接。小头孔内压入青铜衬套，以减少小头孔与活塞销的磨损，同时便于在磨损后进行修理和更换。连杆杆身一般都采用从大头到小头逐步变小的工字型截面形状。连杆大、小头两端对称分布在连杆中截面的两侧。考虑到装夹、安放、搬运等要求，连杆大、小头的厚度相等( 基本尺寸相同 ) 。在连杆小头的顶端设有油孔( 或油槽 ) ，发动机工作时，依靠曲轴的高速转动，把气缸体下部的润滑油飞溅到小头顶端的油孔内，以润滑连杆小头衬套与活塞销之间的摆动运动副2、研究意义在这个市场经济竞争如此激烈的年代，企业若要生存发展就必须不断地改进，用最廉价的生产成本创造出最高的利润，这必然跟我们的工艺过程有着千丝万缕的联系，如何合理地安排工艺路线是提高生产效率降低生产成本的最有效方法之一，当然夹具的利用也是提高生产效率的有效手段。传统的手工装夹不仅增加了工人的劳动强度，而且大大降低了生产效率。连杆是发动机的重要零件。它的作用是连接曲轴和活塞，把作用在活塞顶面的膨胀气体所作的功传给曲轴，推动曲轴旋转，从而将活塞的往复直线运动转变为曲轴的旋转运动，又受曲轴的驱动而带动活塞压缩汽缸中的气体。所以，连杆除上下运动外，还左右摆动作复杂的平面运动。...
