连续梁桥悬臂浇筑法施工流程和要点分析

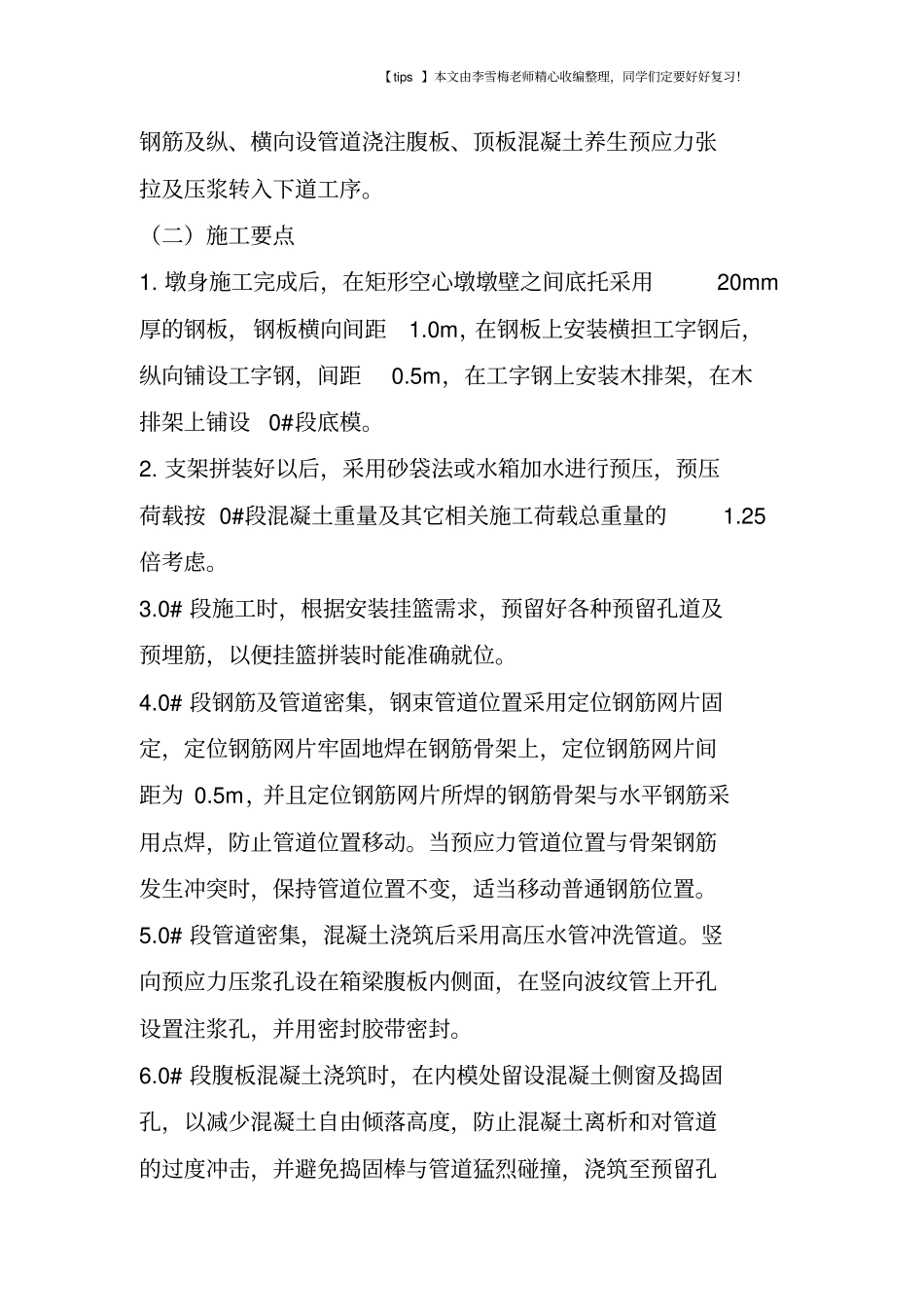

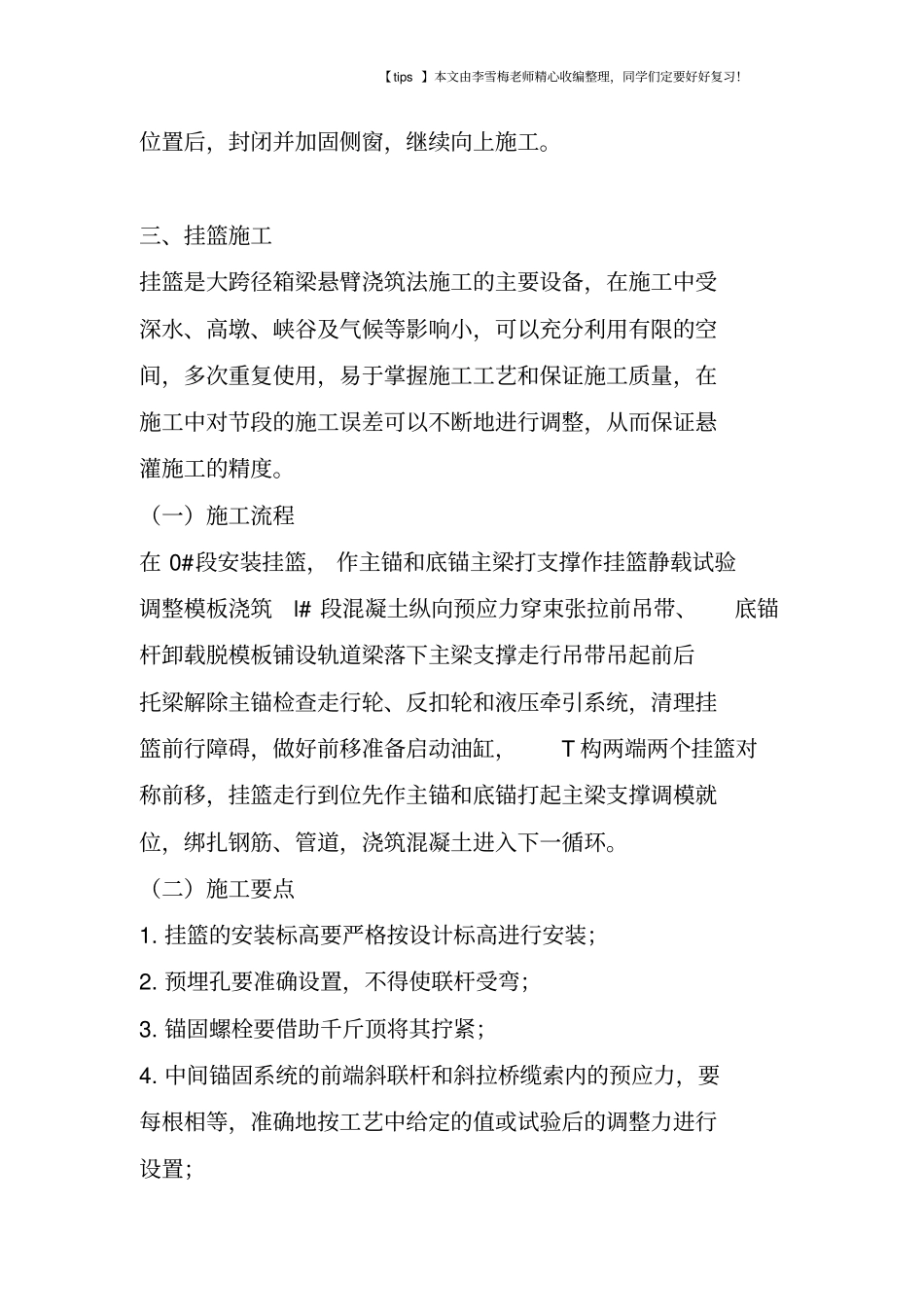

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！连续梁桥悬臂浇筑法施工流程和要点分析一、悬臂浇筑法悬臂浇筑法又称挂篮法。在墩柱两侧常采用托架支撑，浇筑一定长度的梁段，称为起步长度。以此节段为起点，通过挂篮的前移，对称平衡地向两侧逐段灌筑混凝土，并施加预应力，如此循环作业，每浇筑完一段（3～8m），待混凝土达到设计强度后张拉纵向预应力钢绞线，然后向前移动挂篮，进行下一段施工。悬臂浇筑施工时梁体一般分四大部分浇筑，主要程序如下：1. 在墩顶托架上浇筑0#段，并实施墩梁临时固结系统。2. 在 0 号段上安装悬臂挂蓝，向两侧依次对称地分段浇筑主梁至合龙前段。3. 在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。4. 主梁合拢段可浇筑。二、 0#段施工技术在各梁段中， 0#段的纵向预应力束根数最多，普通钢筋密布，管道纵横，构造复杂，施工难度极大，是梁段施工的关键。（一）施工流程预埋牛腿及钢立柱支立焊接立柱顶及牛腿顶调平、放线加设分配梁安装底模及外侧模安装底板及腹板钢筋和竖向筋安装小部分侧模及倒角模板浇注底板混凝土及养生安装顶板【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！钢筋及纵、横向设管道浇注腹板、顶板混凝土养生预应力张拉及压浆转入下道工序。（二）施工要点1. 墩身施工完成后，在矩形空心墩墩壁之间底托采用20mm厚的钢板，钢板横向间距1.0m，在钢板上安装横担工字钢后，纵向铺设工字钢，间距0.5m，在工字钢上安装木排架，在木排架上铺设0#段底模。2. 支架拼装好以后，采用砂袋法或水箱加水进行预压，预压荷载按 0#段混凝土重量及其它相关施工荷载总重量的1.25倍考虑。3.0# 段施工时，根据安装挂篮需求，预留好各种预留孔道及预埋筋，以便挂篮拼装时能准确就位。4.0# 段钢筋及管道密集，钢束管道位置采用定位钢筋网片固定，定位钢筋网片牢固地焊在钢筋骨架上，定位钢筋网片间距为 0.5m，并且定位钢筋网片所焊的钢筋骨架与水平钢筋采用点焊，防止管道位置移动。当预应力管道位置与骨架钢筋发生冲突时，保持管道位置不变，适当移动普通钢筋位置。5.0# 段管道密集，混凝土浇筑后采用高压水管冲洗管道。竖向预应力压浆孔设在箱梁腹板内侧面，在竖向波纹管上开孔设置注浆孔，并用密封胶带密封。6.0# 段腹板混凝土浇筑时，在内模处留设混凝土侧窗及捣固孔，以减少混凝土自由倾落高度，防止混凝土离析和对管道的过度冲击，并避免捣固棒与管...
