连铸结晶器保护渣应用研究报告VIP专享

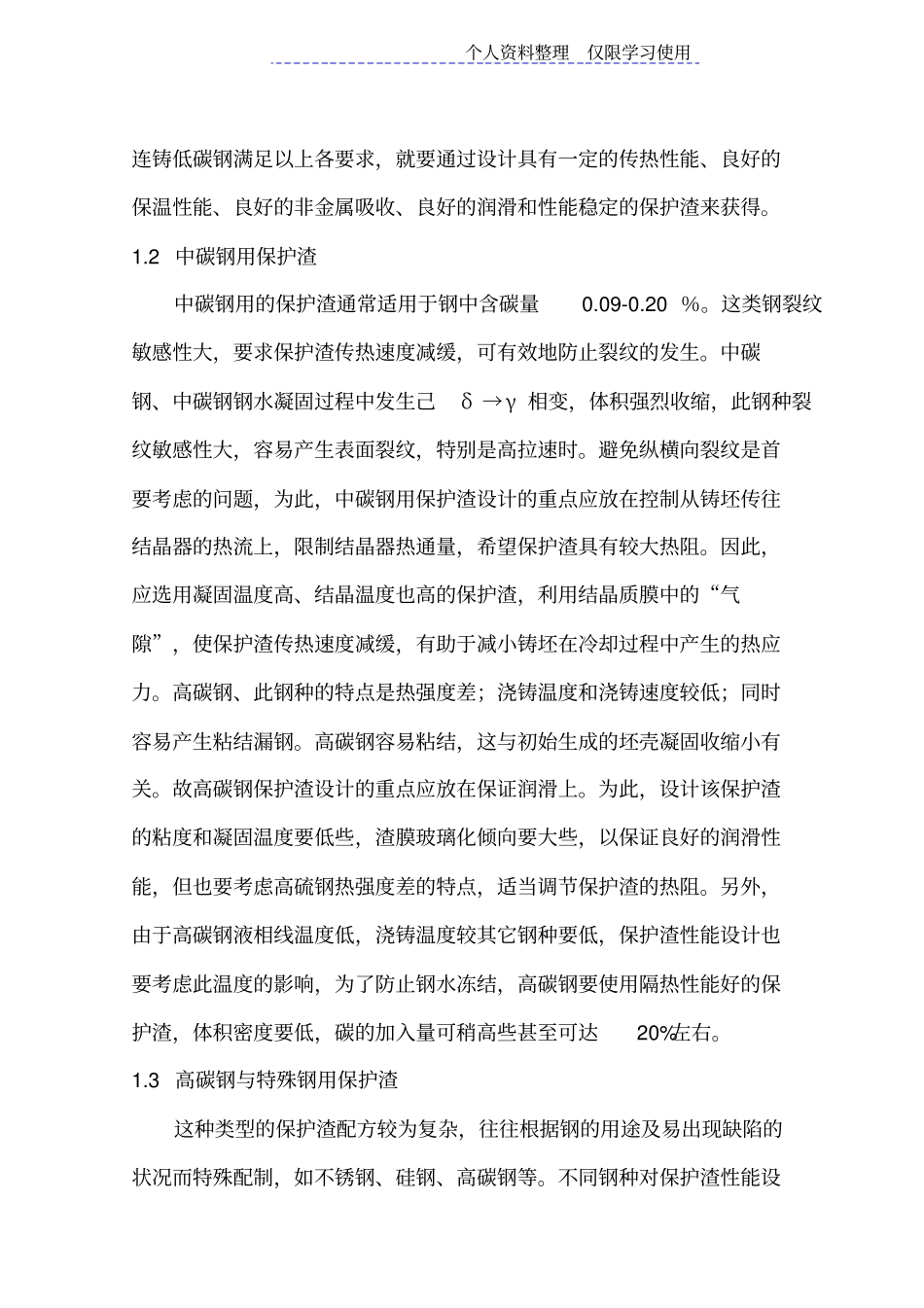

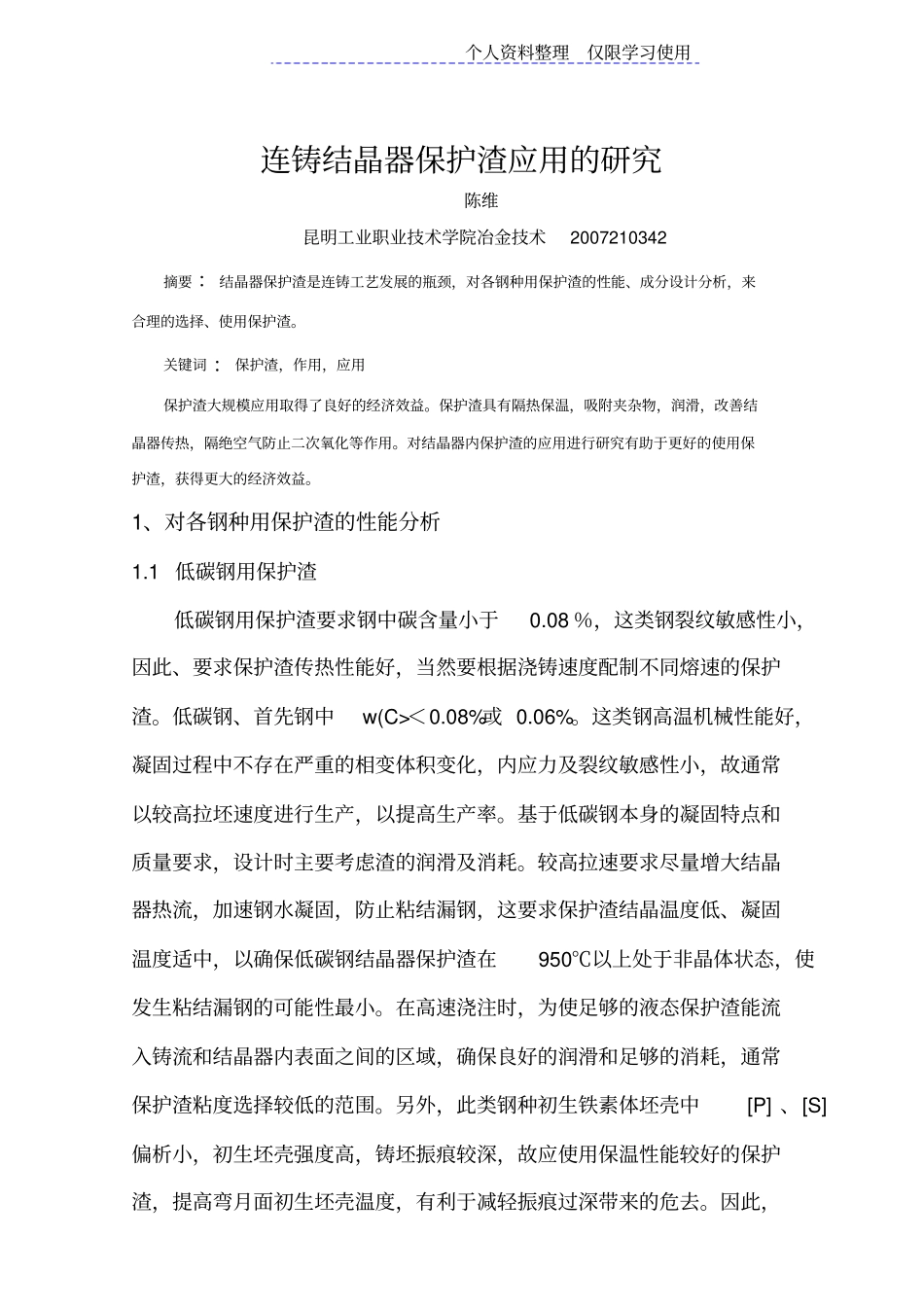

个人资料整理仅限学习使用连铸结晶器保护渣应用的研究陈维昆明工业职业技术学院冶金技术2007210342 摘要 ：结晶器保护渣是连铸工艺发展的瓶颈，对各钢种用保护渣的性能、成分设计分析，来合理的选择、使用保护渣。关键词 ：保护渣，作用，应用保护渣大规模应用取得了良好的经济效益。保护渣具有隔热保温，吸附夹杂物，润滑，改善结晶器传热，隔绝空气防止二次氧化等作用。对结晶器内保护渣的应用进行研究有助于更好的使用保护渣，获得更大的经济效益。1、对各钢种用保护渣的性能分析1.1 低碳钢用保护渣低碳钢用保护渣要求钢中碳含量小于0.08 ％，这类钢裂纹敏感性小，因此、要求保护渣传热性能好，当然要根据浇铸速度配制不同熔速的保护渣。低碳钢、首先钢中w(C>＜0.08%或 0.06%。这类钢高温机械性能好，凝固过程中不存在严重的相变体积变化，内应力及裂纹敏感性小，故通常以较高拉坯速度进行生产，以提高生产率。基于低碳钢本身的凝固特点和质量要求，设计时主要考虑渣的润滑及消耗。较高拉速要求尽量增大结晶器热流，加速钢水凝固，防止粘结漏钢，这要求保护渣结晶温度低、凝固温度适中，以确保低碳钢结晶器保护渣在950℃以上处于非晶体状态，使发生粘结漏钢的可能性最小。在高速浇注时，为使足够的液态保护渣能流入铸流和结晶器内表面之间的区域，确保良好的润滑和足够的消耗，通常保护渣粘度选择较低的范围。另外，此类钢种初生铁素体坯壳中[P] 、[S]偏析小，初生坯壳强度高，铸坯振痕较深，故应使用保温性能较好的保护渣，提高弯月面初生坯壳温度，有利于减轻振痕过深带来的危去。因此，个人资料整理仅限学习使用连铸低碳钢满足以上各要求，就要通过设计具有一定的传热性能、良好的保温性能、良好的非金属吸收、良好的润滑和性能稳定的保护渣来获得。1.2 中碳钢用保护渣中碳钢用的保护渣通常适用于钢中含碳量0.09-0.20 ％。这类钢裂纹敏感性大，要求保护渣传热速度减缓，可有效地防止裂纹的发生。中碳钢、中碳钢钢水凝固过程中发生己δ →γ 相变，体积强烈收缩，此钢种裂纹敏感性大，容易产生表面裂纹，特别是高拉速时。避免纵横向裂纹是首要考虑的问题，为此，中碳钢用保护渣设计的重点应放在控制从铸坯传往结晶器的热流上，限制结晶器热通量，希望保护渣具有较大热阻。因此，应选用凝固温度高、结晶温度也高的保护渣，利用结晶质膜中的“气隙”，使保护渣传热速度减缓，有助于减小铸坯在冷却过程中产生的热应力。高碳钢、此钢种...
