逆变电焊机的基本工作原理VIP专享

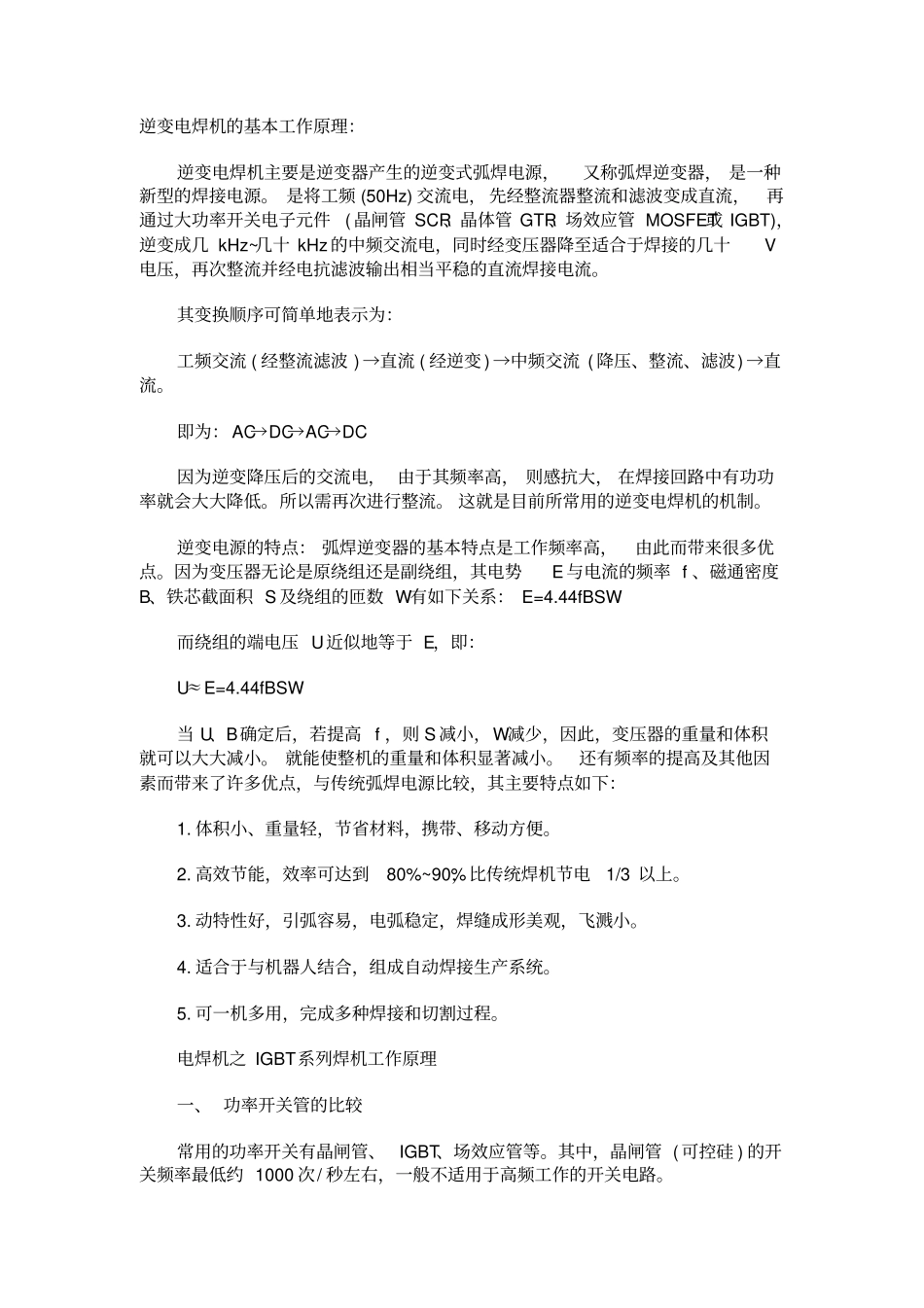

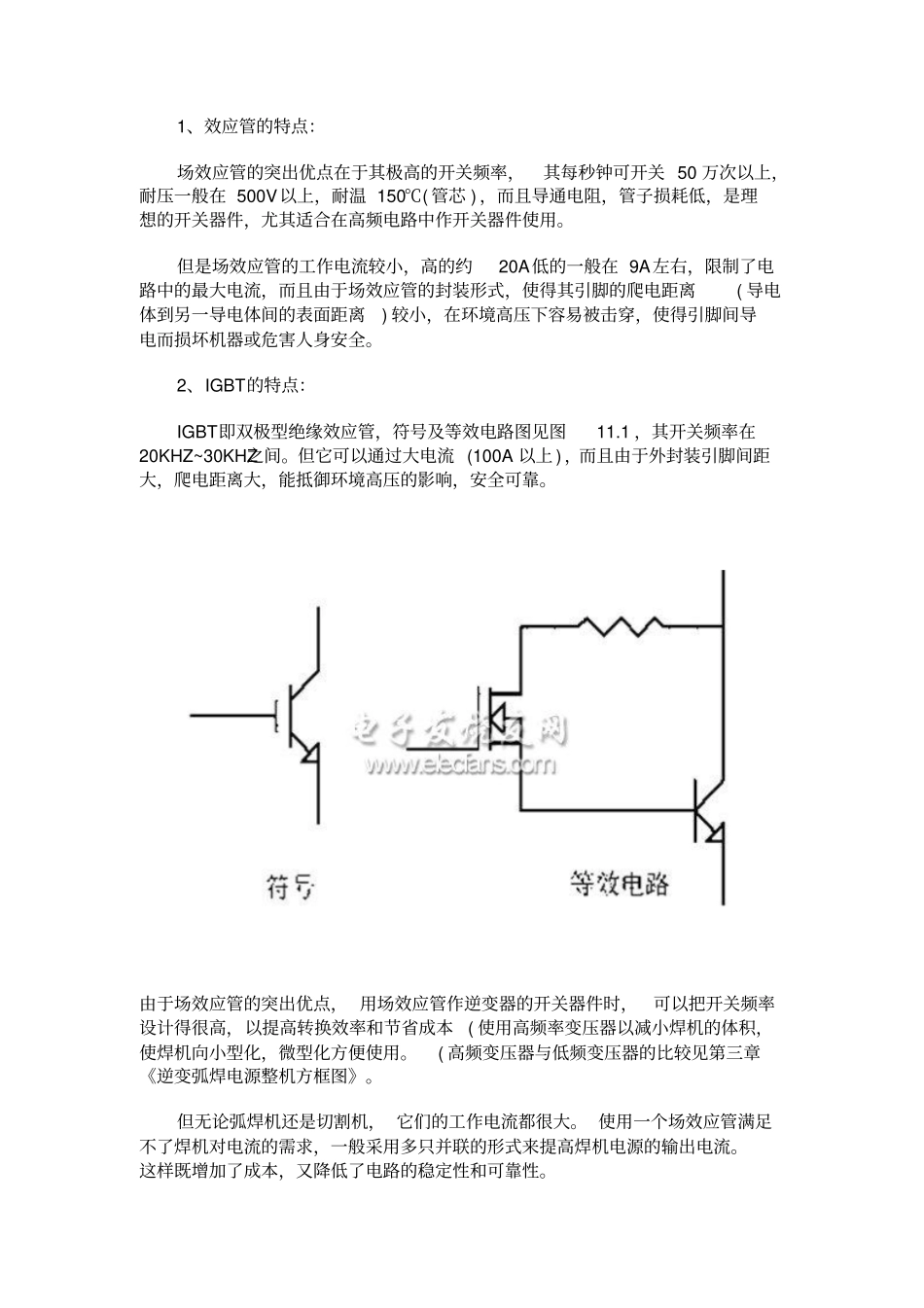

逆变电焊机的基本工作原理：逆变电焊机主要是逆变器产生的逆变式弧焊电源，又称弧焊逆变器， 是一种新型的焊接电源。 是将工频 (50Hz) 交流电， 先经整流器整流和滤波变成直流，再通过大功率开关电子元件( 晶闸管 SCR、晶体管 GTR、场效应管 MOSFET或 IGBT)，逆变成几 kHz~几十 kHz 的中频交流电，同时经变压器降至适合于焊接的几十V电压，再次整流并经电抗滤波输出相当平稳的直流焊接电流。其变换顺序可简单地表示为：工频交流 ( 经整流滤波 ) →直流 ( 经逆变 ) →中频交流 ( 降压、整流、滤波) →直流。即为： AC→DC→AC→DC因为逆变降压后的交流电， 由于其频率高， 则感抗大， 在焊接回路中有功功率就会大大降低。所以需再次进行整流。 这就是目前所常用的逆变电焊机的机制。逆变电源的特点： 弧焊逆变器的基本特点是工作频率高，由此而带来很多优点。因为变压器无论是原绕组还是副绕组，其电势E 与电流的频率 f 、磁通密度B、铁芯截面积 S 及绕组的匝数 W有如下关系： E=4.44fBSW 而绕组的端电压 U近似地等于 E，即：U≈E=4.44fBSW当 U、B确定后，若提高 f ，则 S 减小，W减少，因此，变压器的重量和体积就可以大大减小。 就能使整机的重量和体积显著减小。还有频率的提高及其他因素而带来了许多优点，与传统弧焊电源比较，其主要特点如下：1. 体积小、重量轻，节省材料，携带、移动方便。2. 高效节能，效率可达到80%~90%，比传统焊机节电1/3 以上。3. 动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。4. 适合于与机器人结合，组成自动焊接生产系统。5. 可一机多用，完成多种焊接和切割过程。电焊机之 IGBT系列焊机工作原理一、 功率开关管的比较常用的功率开关有晶闸管、 IGBT、场效应管等。其中，晶闸管 ( 可控硅 ) 的开关频率最低约 1000 次/ 秒左右，一般不适用于高频工作的开关电路。1、效应管的特点：场效应管的突出优点在于其极高的开关频率，其每秒钟可开关 50 万次以上，耐压一般在 500V以上，耐温 150℃( 管芯 ) ，而且导通电阻，管子损耗低，是理想的开关器件，尤其适合在高频电路中作开关器件使用。但是场效应管的工作电流较小，高的约20A低的一般在 9A左右，限制了电路中的最大电流，而且由于场效应管的封装形式，使得其引脚的爬电距离( 导电体到另一导电体间的表面距离) 较小，在环境高压下容易被击穿，使得引脚间导电而损坏机器或危害人身安...
