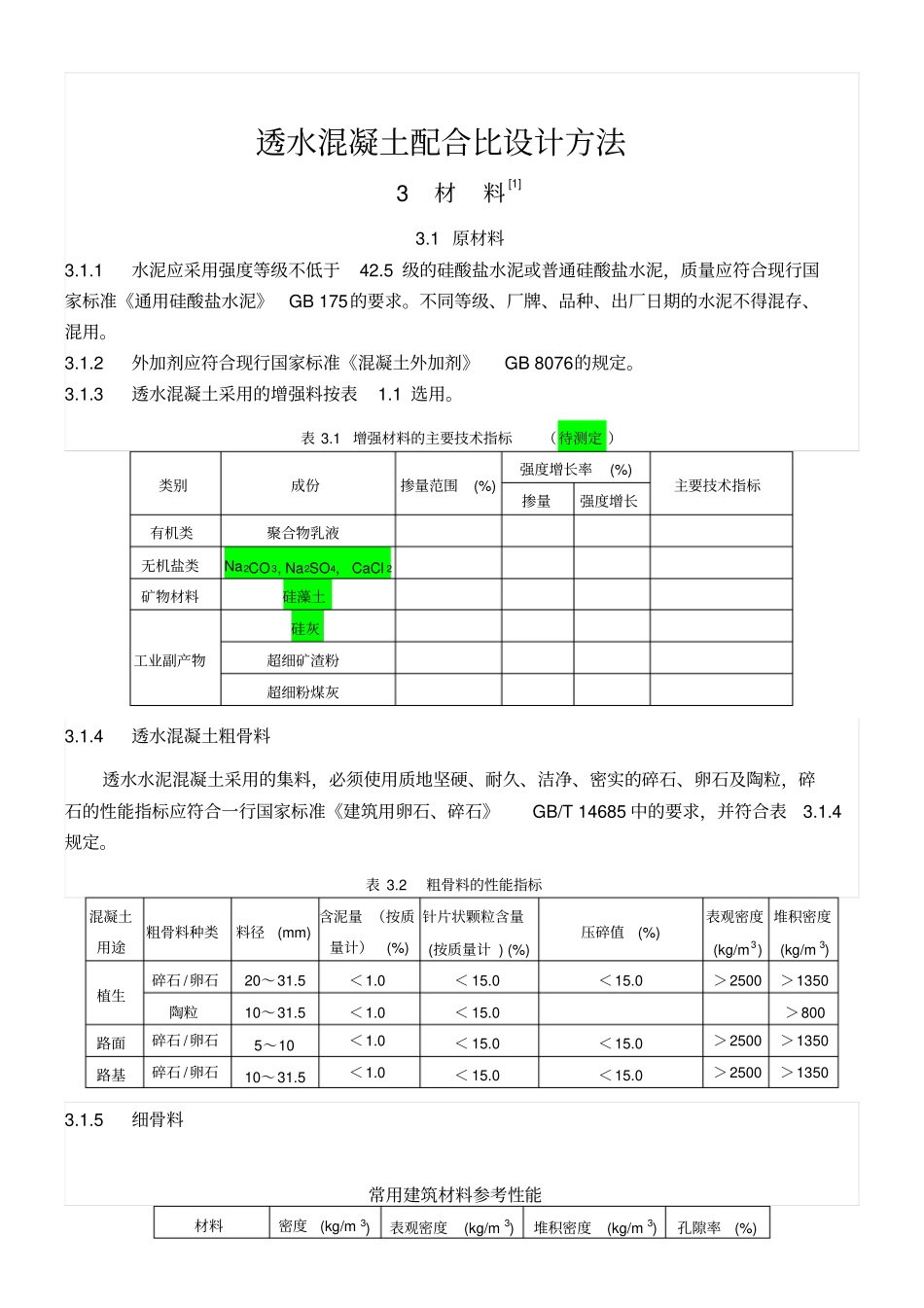

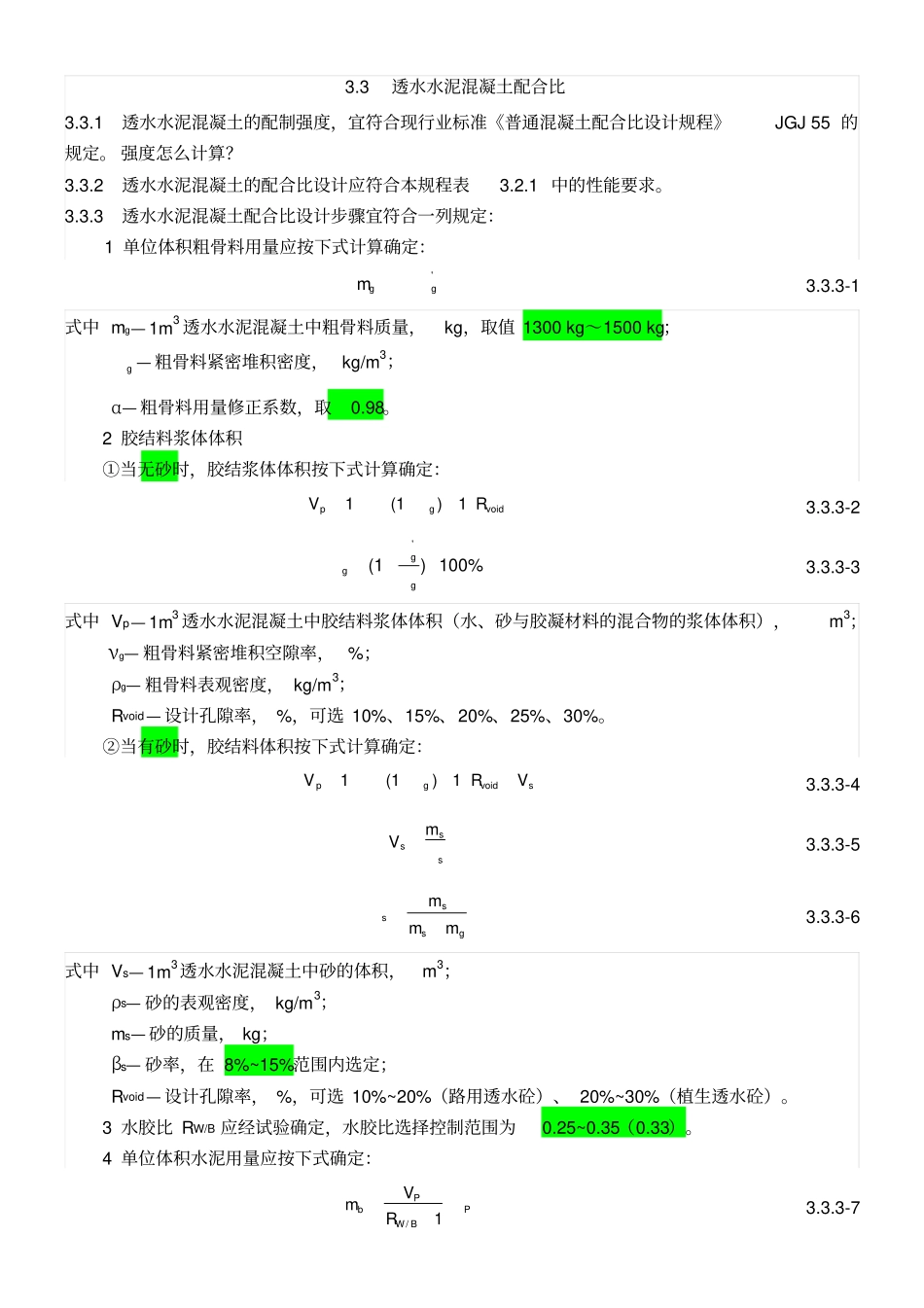

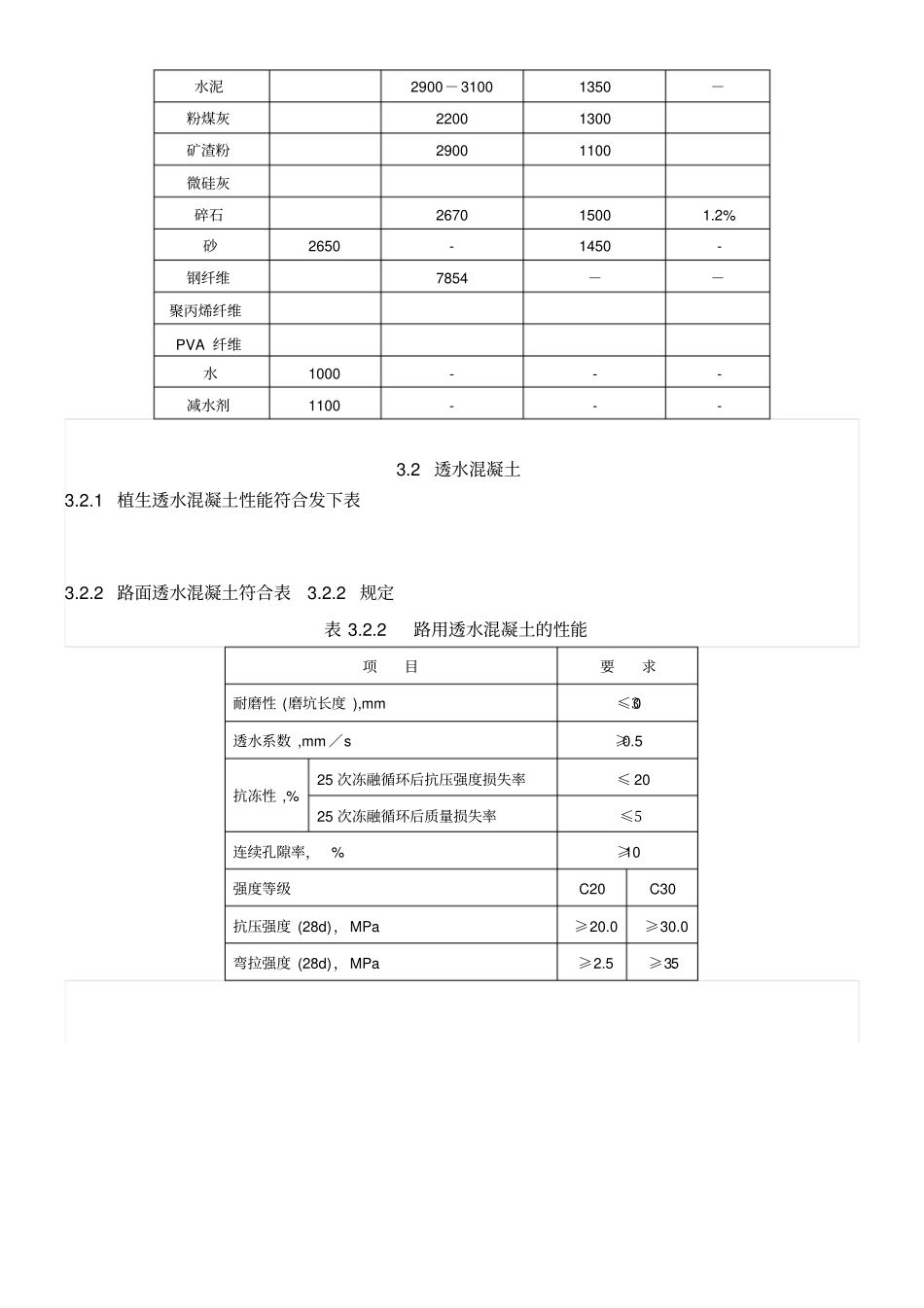

透水混凝土配合比设计方法3 材料[1]3.1 原材料3.1.1水泥应采用强度等级不低于42.5 级的硅酸盐水泥或普通硅酸盐水泥，质量应符合现行国家标准《通用硅酸盐水泥》GB 175的要求。不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。3.1.2 外加剂应符合现行国家标准《混凝土外加剂》GB 8076的规定。3.1.3透水混凝土采用的增强料按表1.1 选用。表 3.1 增强材料的主要技术指标（待测定 ）类别成份掺量范围(%) 强度增长率(%) 主要技术指标掺量强度增长有机类聚合物乳液无机盐类Na2CO 3, Na2SO4，CaCl 2矿物材料硅藻土工业副产物硅灰超细矿渣粉超细粉煤灰3.1.4 透水混凝土粗骨料透水水泥混凝土采用的集料，必须使用质地坚硬、耐久、洁净、密实的碎石、卵石及陶粒，碎石的性能指标应符合一行国家标准《建筑用卵石、碎石》GB/T 14685 中的要求，并符合表3.1.4规定。表 3.2 粗骨料的性能指标混凝土用途粗骨料种类料径(mm) 含泥量 （按质量计）(%) 针片状颗粒含量(按质量计 ) (%) 压碎值(%) 表观密度(kg/m 3) 堆积密度(kg/m 3) 植生碎石 /卵石20～31.5 ＜1.0＜ 15.0＜15.0＞2500＞1350陶粒10～31.5 ＜1.0 ＜ 15.0 ＞800 路面碎石 /卵石5～10 ＜1.0＜ 15.0＜15.0＞2500＞1350路基碎石 /卵石10～31.5 ＜1.0＜ 15.0＜15.0＞2500＞13503.1.5 细骨料常用建筑材料参考性能材料密度(kg/m 3) 表观密度(kg/m 3) 堆积密度(kg/m 3) 孔隙率(%) 水泥2900－3100 1350 －粉煤灰2200 1300 矿渣粉2900 1100 微硅灰碎石2670 1500 1.2% 砂2650 - 1450 - 钢纤维7854 －－聚丙烯纤维PVA 纤维水1000 - - - 减水剂1100 - - - 3.2 透水混凝土3.2.1 植生透水混凝土性能符合发下表3.2.2 路面透水混凝土符合表3.2.2 规定表 3.2.2 路用透水混凝土的性能项目要求耐磨性 (磨坑长度 ),mm ≤30 透水系数 ,mm ／s ≥0.5 抗冻性 ,% 25 次冻融循环后抗压强度损失率≤ 2025 次冻融循环后质量损失率≤5连续孔隙率， % ≥10 强度等级C20 C30 抗压强度 (28d)，MPa ≥20.0≥30.0弯拉强度 (28d)，MPa ≥2.5≥3.5 3.3 透水水泥混凝土配合比3.3.1 透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55 的规定。 强度怎么计算？3.3.2 透水水泥混凝土的配合比设计应符合本规程表3.2.1 中的性能要求。3.3.3 透水水泥混凝土配合比设计步骤宜符合一列规定：1 ...
