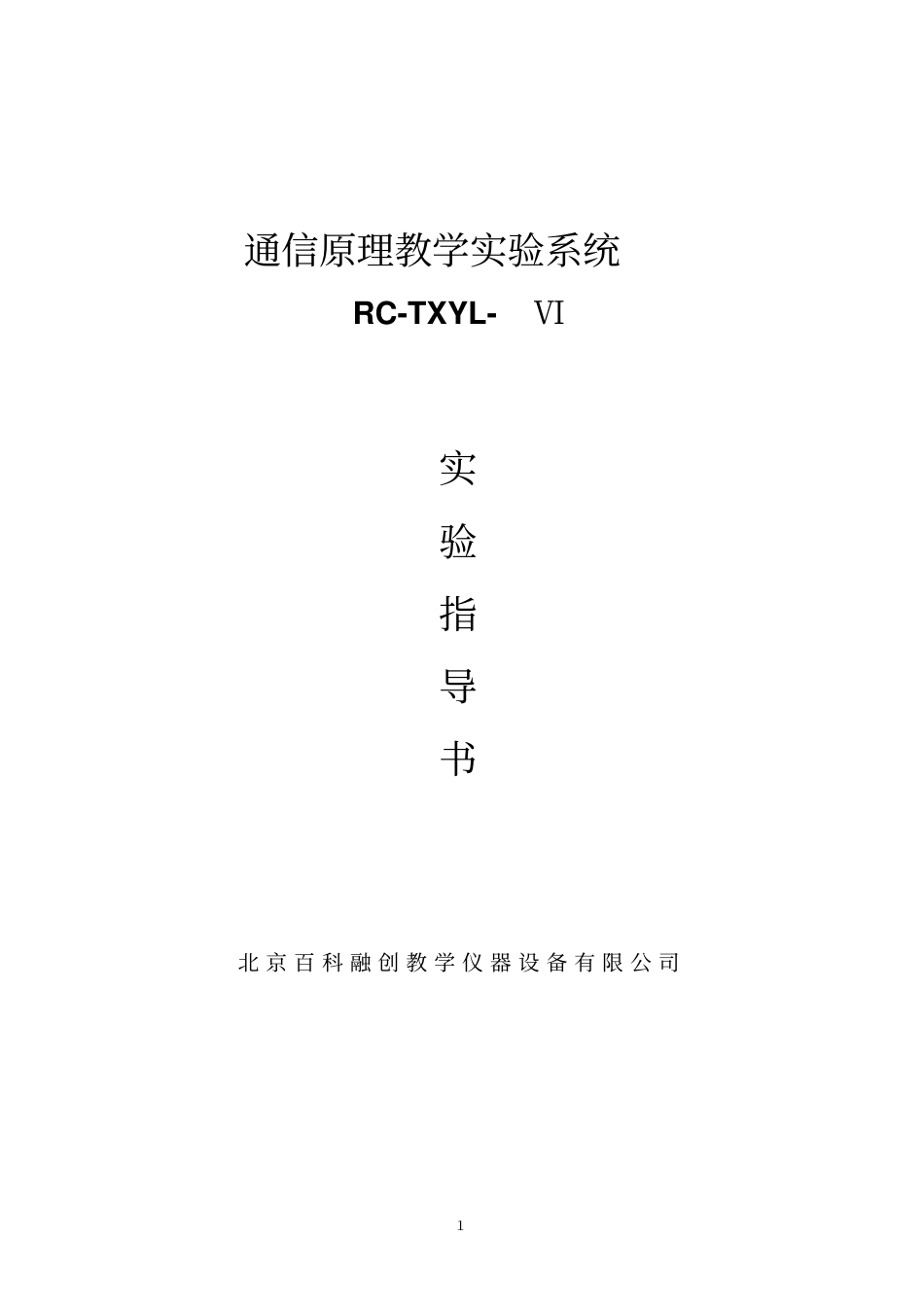

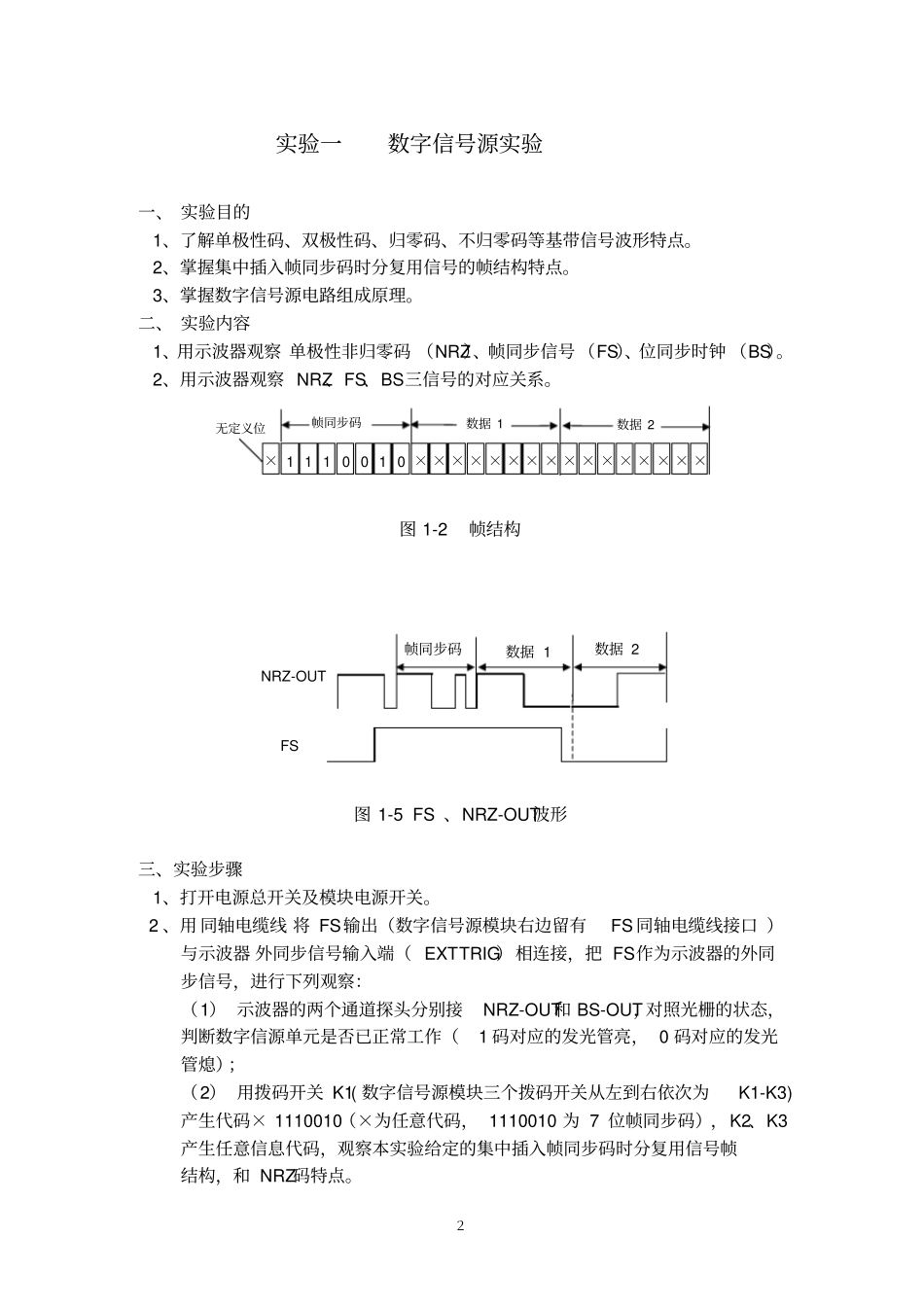

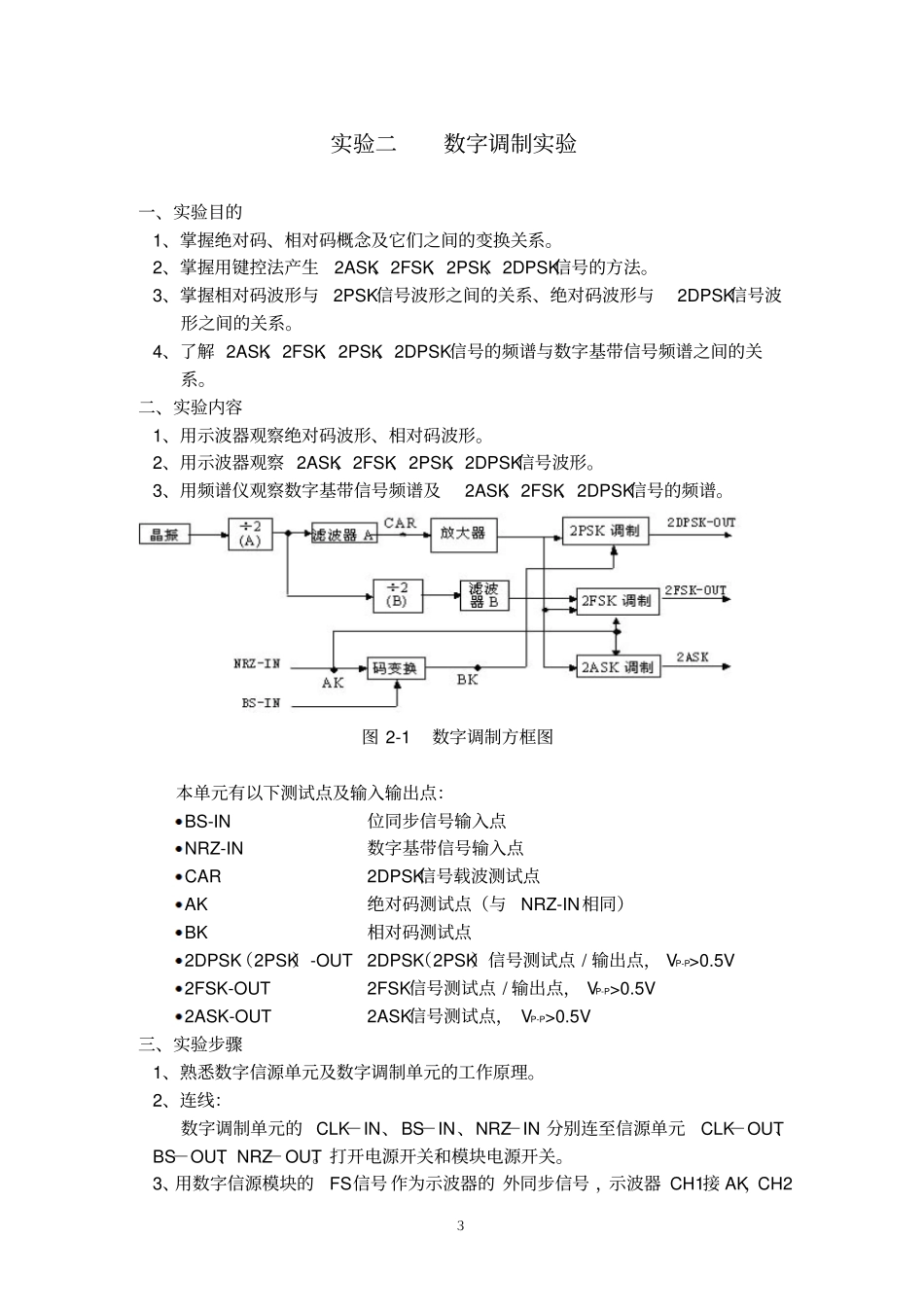

１通信原理教学实验系统RC-TXYL-Ⅵ实验指导书北 京 百 科 融 创 教 学 仪 器 设 备 有 限 公 司２实验一数字信号源实验一、 实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。2、掌握集中插入帧同步码时分复用信号的帧结构特点。3、掌握数字信号源电路组成原理。二、 实验内容1、用示波器观察 单极性非归零码 （NRZ）、帧同步信号 （FS）、位同步时钟 （BS）。2、用示波器观察 NRZ、FS、BS三信号的对应关系。010×0111××××××××××××××××数据 2数据 1帧同步码无定义位图 1-2 帧结构FSNRZ-OUT帧同步码数据 1数据 2图 1-5 FS 、NRZ-OUT波形三、实验步骤1、打开电源总开关及模块电源开关。 2 、用 同轴电缆线 将 FS输出（数字信号源模块右边留有FS 同轴电缆线接口 ）与示波器 外同步信号输入端（ EXT TRIG）相连接，把 FS作为示波器的外同步信号，进行下列观察：（1） 示波器的两个通道探头分别接NRZ-OUT和 BS-OUT，对照光栅的状态，判断数字信源单元是否已正常工作（1 码对应的发光管亮， 0 码对应的发光管熄）；（2） 用拨码开关 K1( 数字信号源模块三个拨码开关从左到右依次为K1-K3)产生代码× 1110010（×为任意代码， 1110010 为 7 位帧同步码），K2、K3产生任意信息代码，观察本实验给定的集中插入帧同步码时分复用信号帧结构，和 NRZ码特点。３实验二数字调制实验一、实验目的1、掌握绝对码、相对码概念及它们之间的变换关系。2、掌握用键控法产生2ASK、2FSK、2PSK、2DPSK信号的方法。3、掌握相对码波形与2PSK信号波形之间的关系、绝对码波形与2DPSK信号波形之间的关系。4、了解 2ASK、2FSK、2PSK、2DPSK信号的频谱与数字基带信号频谱之间的关系。二、实验内容1、用示波器观察绝对码波形、相对码波形。2、用示波器观察 2ASK、2FSK、2PSK、2DPSK信号波形。3、用频谱仪观察数字基带信号频谱及2ASK、2FSK、2DPSK信号的频谱。图 2-1 数字调制方框图本单元有以下测试点及输入输出点： BS-IN 位同步信号输入点 NRZ-IN 数字基带信号输入点 CAR 2DPSK信号载波测试点 AK 绝对码测试点（与NRZ-IN相同） BK 相对码测试点 2DPSK（2PSK）-OUT 2DPSK（2PSK）信号测试点 / 输出点， VP-P>0.5V 2FSK-OUT 2FSK信号测试点 / 输出点， VP-P>0.5V 2ASK-OUT 2ASK信号测试点， VP-P>0.5V 三、实验步骤1、熟悉数字信源单元及数字调制单元...
