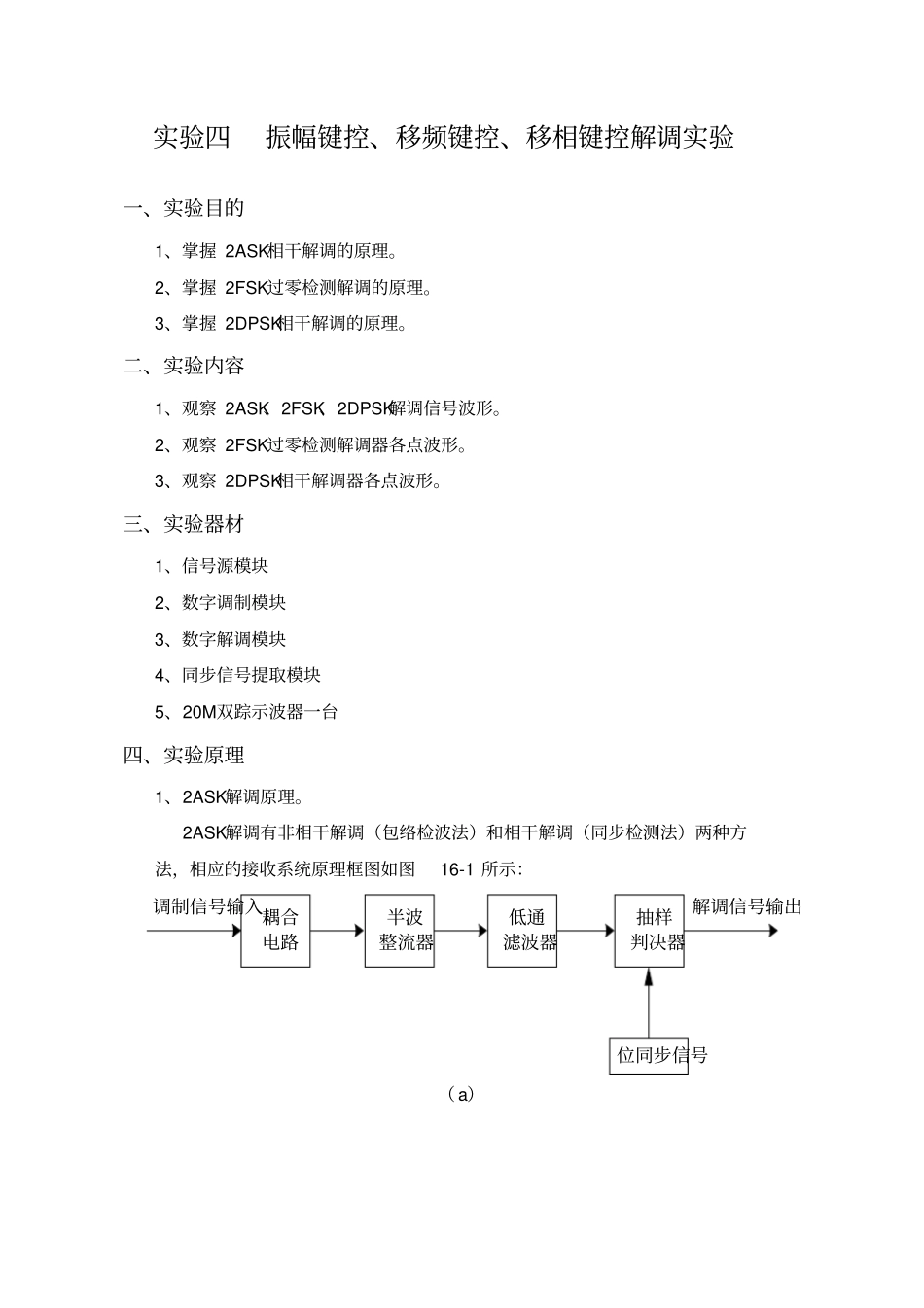

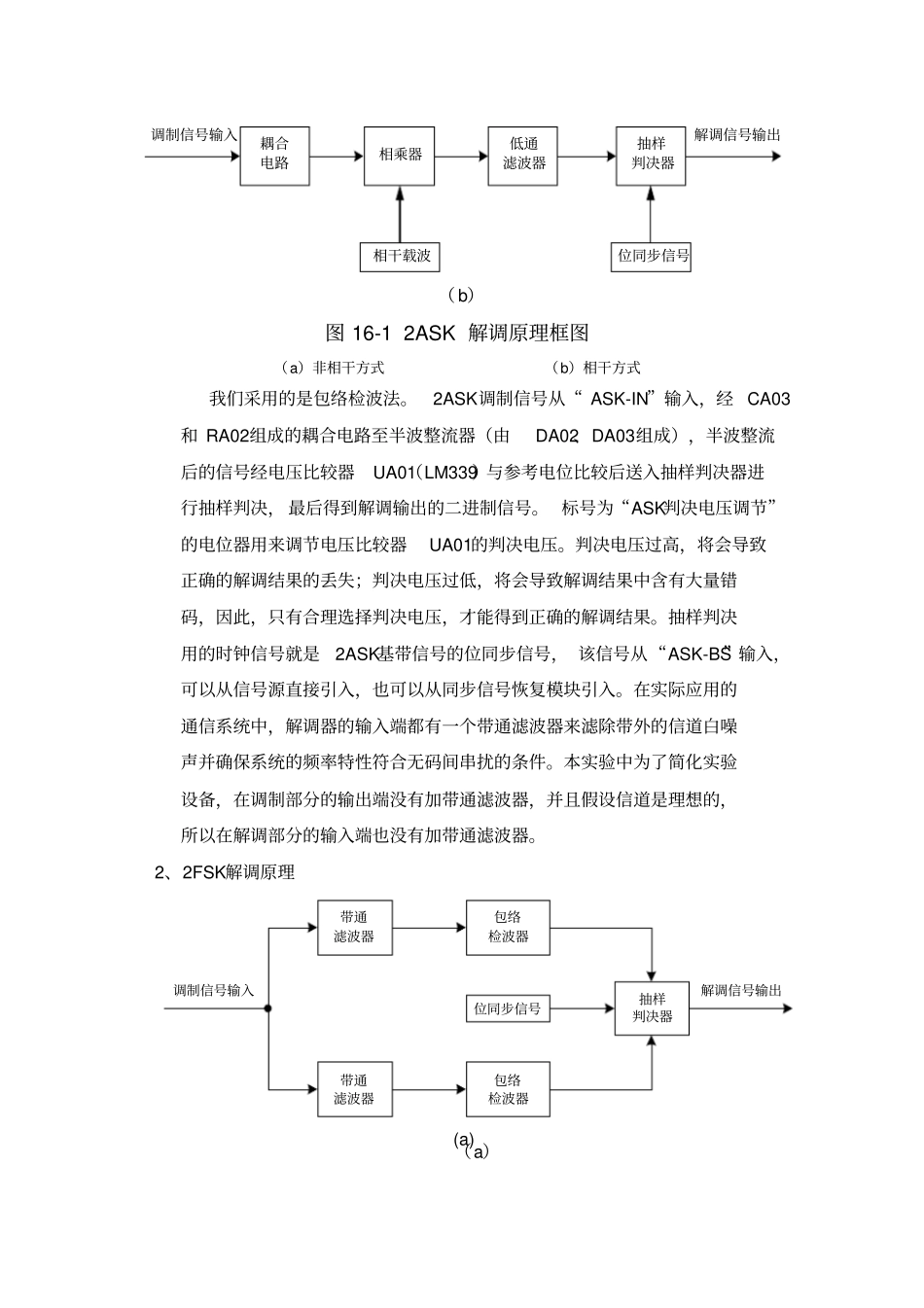

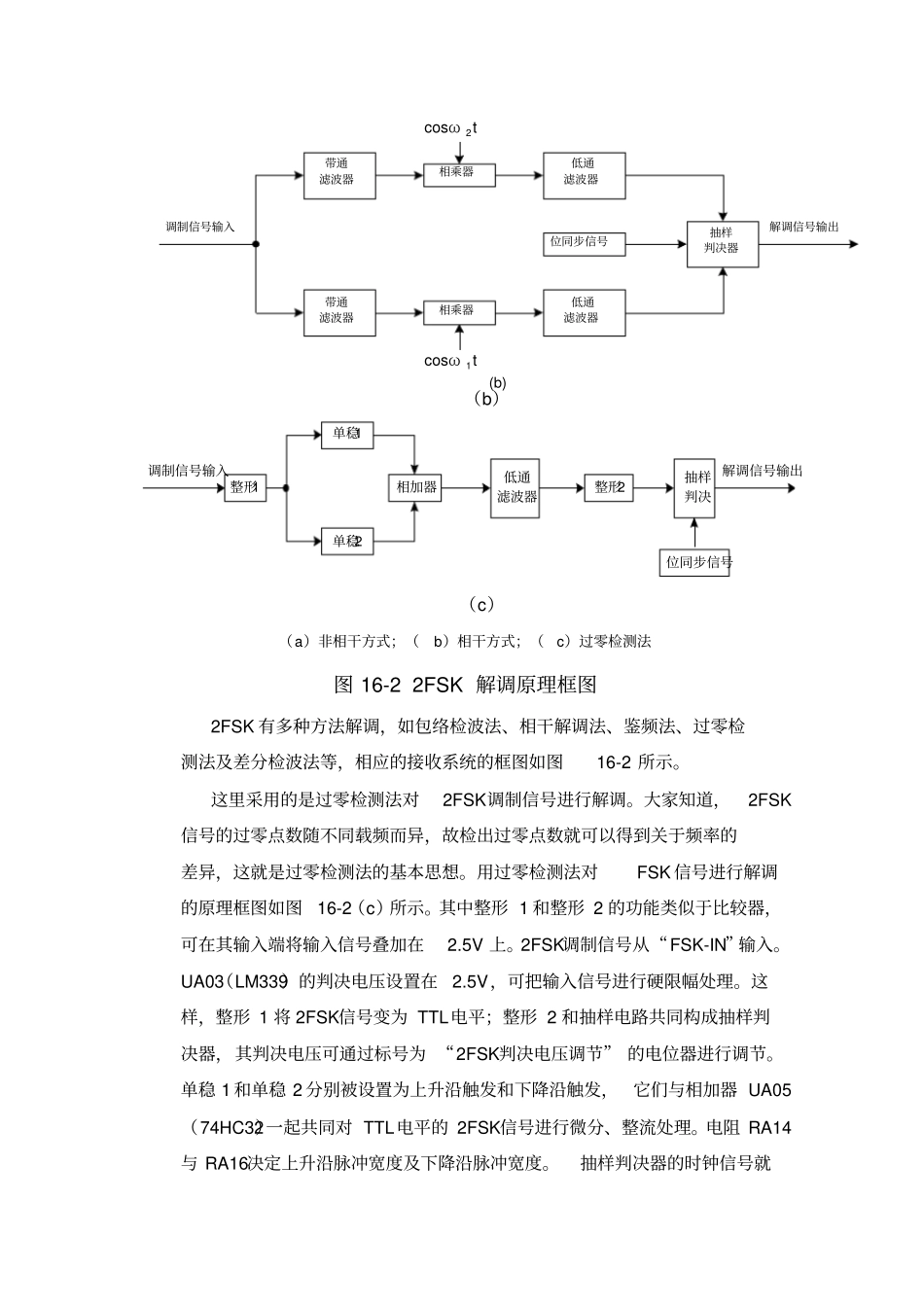

实验四振幅键控、移频键控、移相键控解调实验一、实验目的1、掌握 2ASK相干解调的原理。2、掌握 2FSK过零检测解调的原理。3、掌握 2DPSK相干解调的原理。二、实验内容1、观察 2ASK、2FSK、2DPSK解调信号波形。2、观察 2FSK过零检测解调器各点波形。3、观察 2DPSK相干解调器各点波形。三、实验器材1、信号源模块2、数字调制模块3、数字解调模块4、同步信号提取模块5、20M双踪示波器一台四、实验原理1、2ASK解调原理。2ASK解调有非相干解调（包络检波法）和相干解调（同步检测法）两种方法，相应的接收系统原理框图如图16-1 所示：耦合电路低通滤波器抽样判决器位同步信号解调信号输出调制信号输入半波整流器（ a）耦合电路低通滤波器抽样判决器位同步信号解调信号输出调制信号输入相乘器相干载波（ b）图 16-1 2ASK 解调原理框图（a）非相干方式（b）相干方式我们采用的是包络检波法。2ASK调制信号从“ ASK-IN”输入，经 CA03和 RA02组成的耦合电路至半波整流器（由DA02、DA03组成），半波整流后的信号经电压比较器UA01（LM339）与参考电位比较后送入抽样判决器进行抽样判决， 最后得到解调输出的二进制信号。 标号为“ASK判决电压调节”的电位器用来调节电压比较器UA01的判决电压。判决电压过高，将会导致正确的解调结果的丢失；判决电压过低，将会导致解调结果中含有大量错码，因此，只有合理选择判决电压，才能得到正确的解调结果。抽样判决用的时钟信号就是2ASK基带信号的位同步信号， 该信号从“ASK-BS”输入，可以从信号源直接引入，也可以从同步信号恢复模块引入。在实际应用的通信系统中，解调器的输入端都有一个带通滤波器来滤除带外的信道白噪声并确保系统的频率特性符合无码间串扰的条件。本实验中为了简化实验设备，在调制部分的输出端没有加带通滤波器，并且假设信道是理想的，所以在解调部分的输入端也没有加带通滤波器。2、2FSK解调原理带通滤波器带通滤波器包络检波器包络检波器抽样判决器位同步信号调制信号输入解调信号输出(a)（a）低通滤波器低通滤波器抽样判决器位同步信号解调信号输出相乘器相乘器带通滤波器带通滤波器调制信号输入cosω 2tcosω 1t(b)（b）单稳1整形2整形1低通滤波器单稳2相加器抽样判决位同步信号解调信号输出调制信号输入（c）（a）非相干方式；（b）相干方式；（c）过零检测法图 16-2 2FSK 解调原理框图2FSK 有多种方法解调，如包络检波法、相干解调法、鉴频法、过零检测法及差分...
