通信原理试验BPSK传输系统试验报告

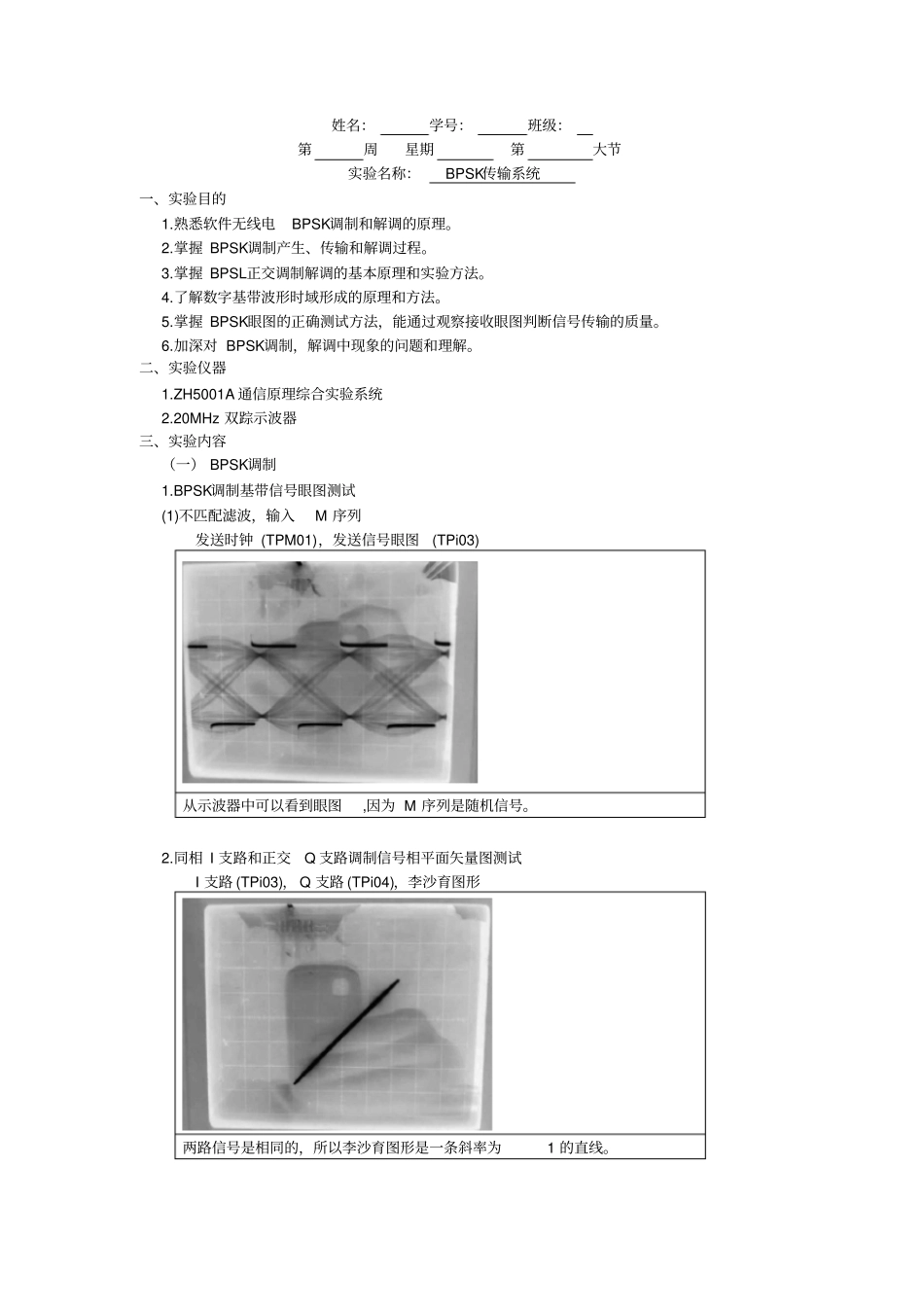

通信原理试验BPSK传输系统试验报告_第1页
1/9

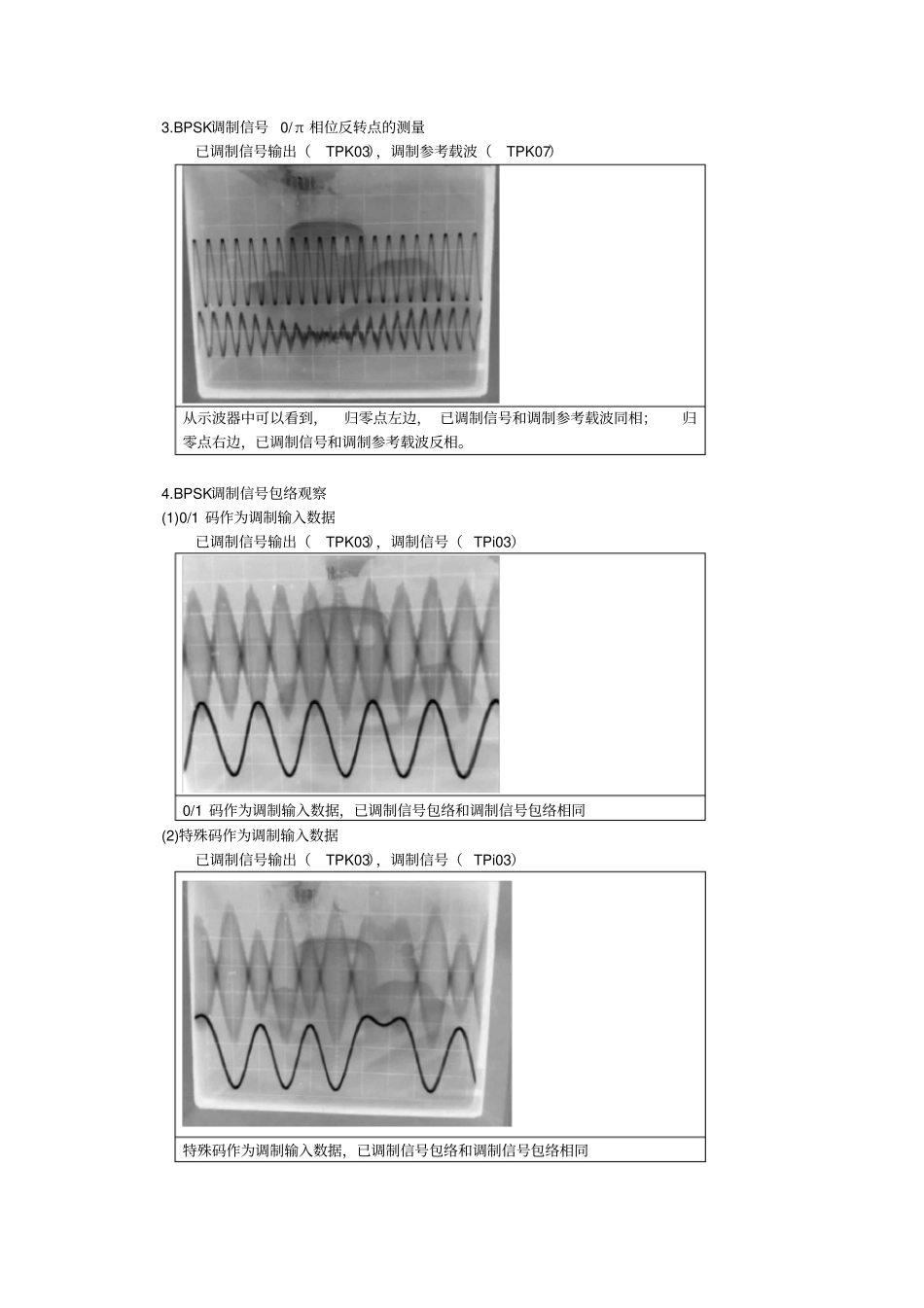

通信原理试验BPSK传输系统试验报告_第2页
2/9

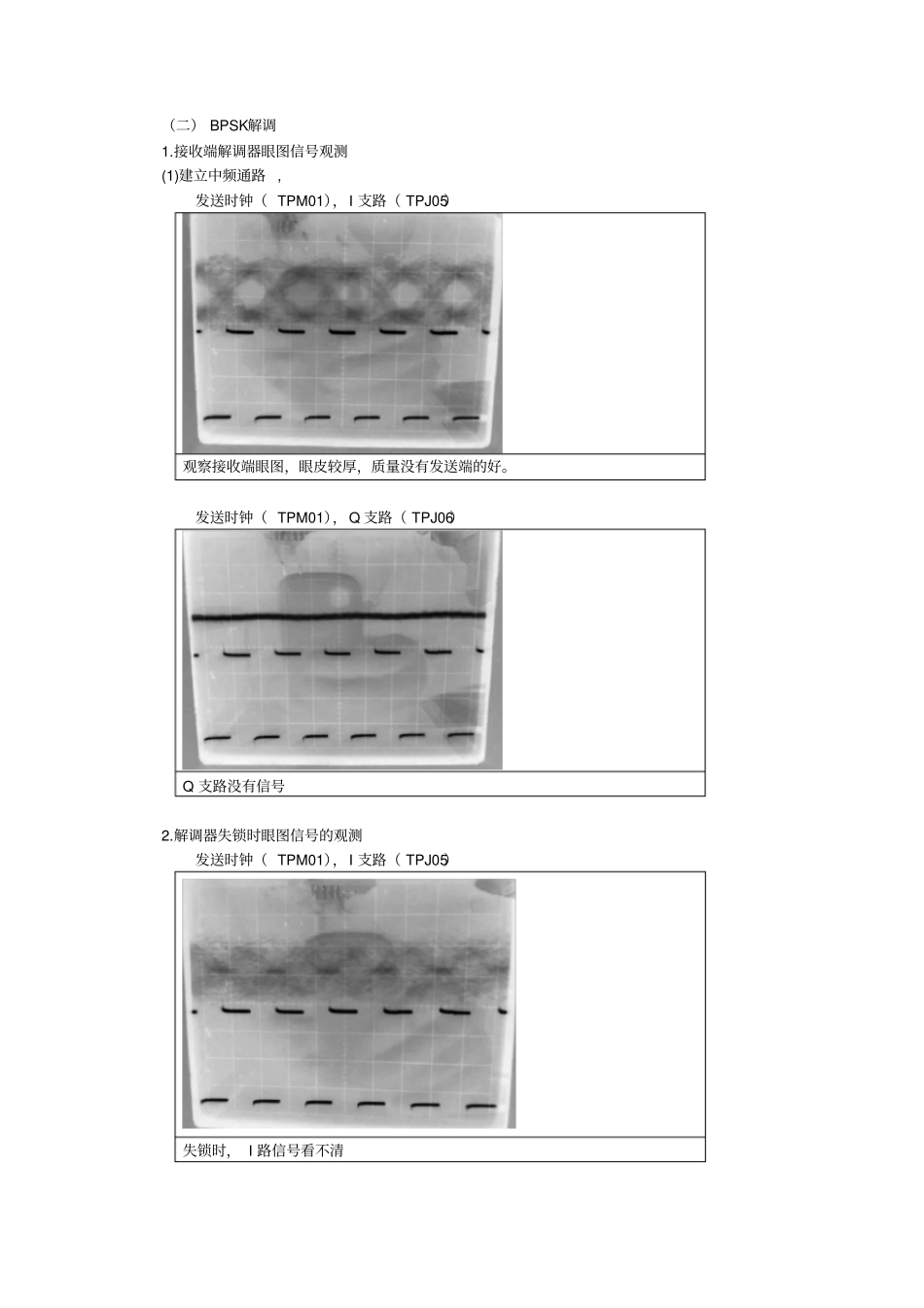

通信原理试验BPSK传输系统试验报告_第3页
3/9
姓名:学号:班级:第周星期第大节实验名称:BPSK传输系统一、实验目的1.熟悉软件无线电BPSK调制和解调的原理。2.掌握 BPSK调制产生、传输和解调过程。3.掌握 BPSL正交调制解调的基本原理和实验方法。4.了解数字基带波形时域形成的原理和方法。5.掌握 BPSK眼图的正确测试方法,能通过观察接收眼图判断信号传输的质量。6.加深对 BPSK调制,解调中现象的问题和理解。二、实验仪器1.ZH5001A 通信原理综合实验系统2.20MHz 双踪示波器三、实验内容(一) BPSK调制1.BPSK调制基带信号眼图测试(1)不匹配滤波,输入M 序列发送时钟 (TPM01),发送信号眼图(TPi03) 从示波器中可以看到眼图,因为 M 序列是随机信号。2.同相 I 支路和正交Q 支路调制信号相平面矢量图测试I 支路 (TPi03), Q 支路 (TPi04),李沙育图形两路信号是相同的,所以李沙育图形是一条斜率为1 的直线。3.BPSK调制信号 0/ π 相位反转点的测量已调制信号输出(TPK03),调制参考载波(TPK07)从示波器中可以看到,归零点左边, 已调制信号和调制参考载波同相;归零点右边,已调制信号和调制参考载波反相。4.BPSK调制信号包络观察(1)0/1 码作为调制输入数据已调制信号输出(TPK03),调制信号( TPi03)0/1 码作为调制输入数据,已调制信号包络和调制信号包络相同(2)特殊码作为调制输入数据已调制信号输出(TPK03),调制信号( TPi03)特殊码作为调制输入数据,已调制信号包络和调制信号包络相同(二) BPSK解调1.接收端解调器眼图信号观测(1)建立中频通路 , 发送时钟( TPM01),I 支路( TPJ05)观察接收端眼图,眼皮较厚,质量没有发送端的好。发送时钟( TPM01),Q 支路( TPJ06)Q 支路没有信号2.解调器失锁时眼图信号的观测发送时钟( TPM01),I 支路( TPJ05)失锁时, I 路信号看不清发送时钟( TPM01),Q 支路( TPJ06)失锁时, Q 路信号看不清3.接收端同相I 支路和正交Q 支路解调信号的相平面波形测试I 支路( TPJ05), Q 支路( TPJ06),李沙育图形左边输入是m 序列,右边输入时特殊序列,Q 支路没有信号,所以李沙育图形是一条横的直线,左右区别不大。4.解调器失锁时同相I 支路和正交Q 支路解调信号相平面波形测试I 支路( TPJ05), Q 支路( TPJ06),李沙育图形两路信号是随机的,李沙育图形是个混乱的圆型。5.解调器判决前抽样点信号的观察抽样判决点( TPN04)虽然有噪声,但是可以判断出来0 ...
