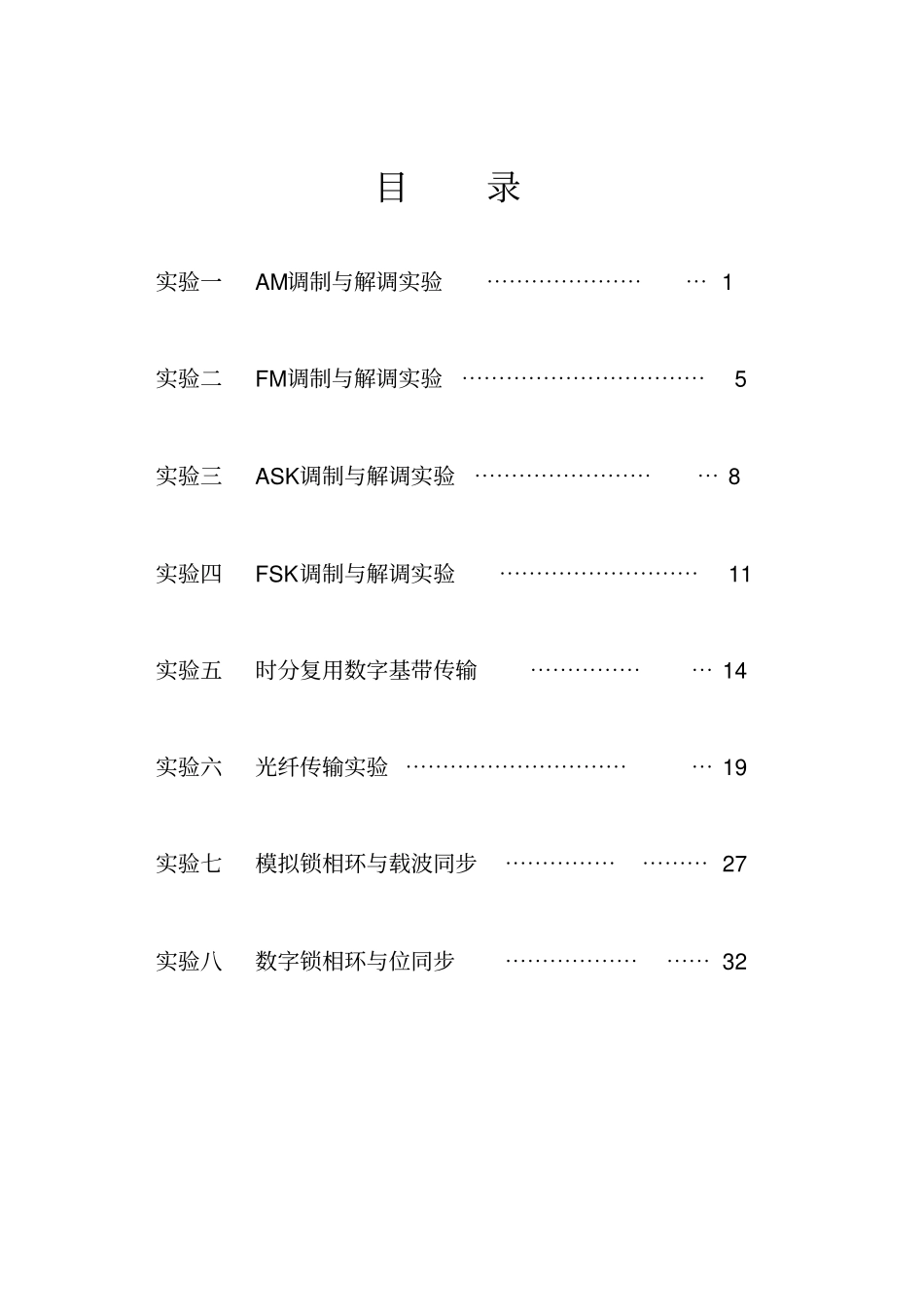

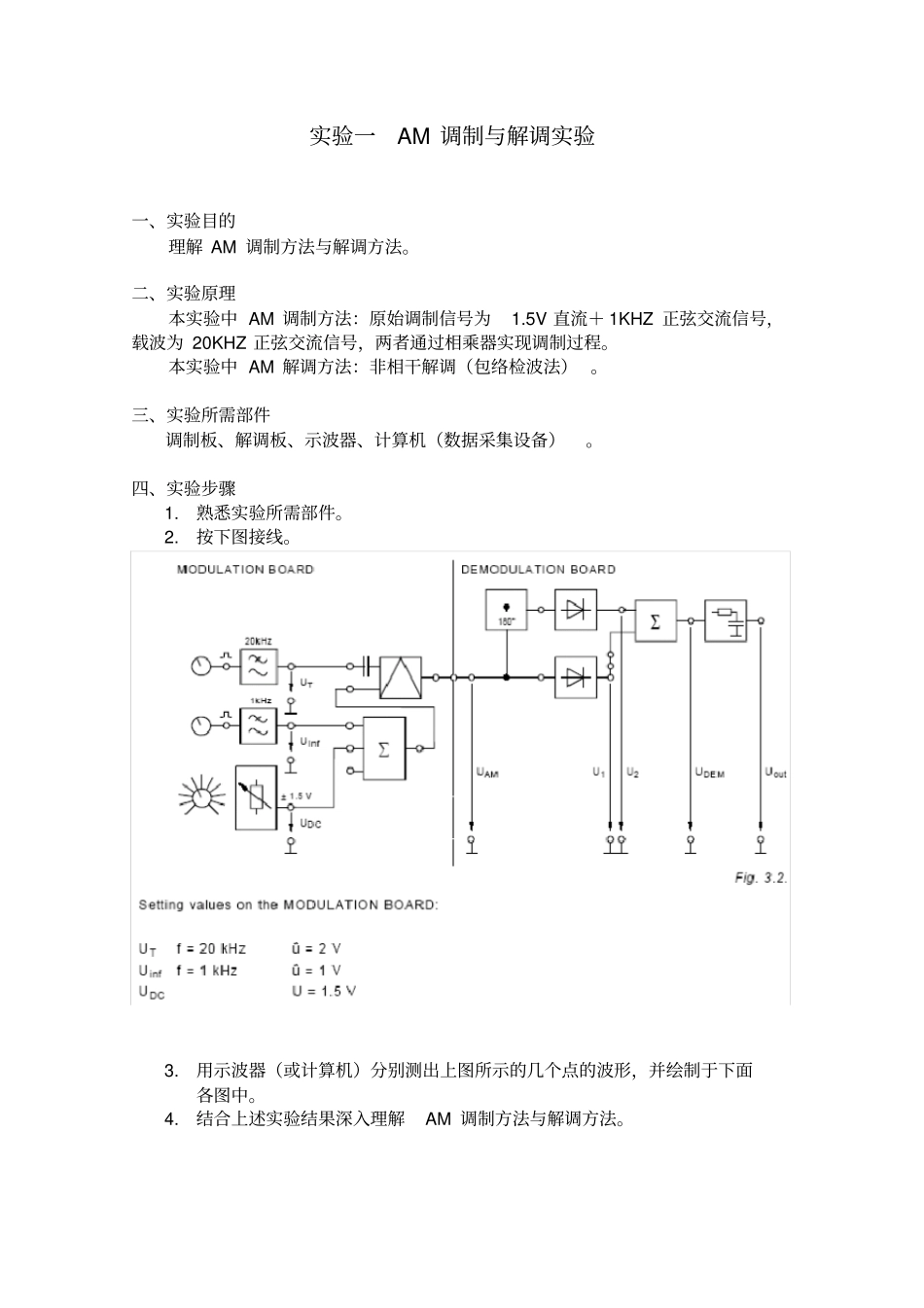

通 信 实 验 指 导 书电气信息工程学院目录实验一AM调制与解调实验⋯⋯⋯⋯⋯⋯⋯⋯ 1 实验二FM调制与解调实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 实验三ASK调制与解调实验⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 实验四FSK调制与解调实验⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 实验五时分复用数字基带传输⋯⋯⋯⋯⋯⋯ 14 实验六光纤传输实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 19 实验七模拟锁相环与载波同步⋯⋯⋯⋯⋯⋯⋯⋯ 27 实验八数字锁相环与位同步⋯⋯⋯⋯⋯⋯⋯⋯ 32实验一 AM 调制与解调实验一、实验目的理解 AM 调制方法与解调方法。二、实验原理本实验中 AM 调制方法：原始调制信号为1.5V 直流＋ 1KHZ 正弦交流信号，载波为 20KHZ 正弦交流信号，两者通过相乘器实现调制过程。本实验中 AM 解调方法：非相干解调（包络检波法） 。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解AM 调制方法与解调方法。实验一参考结果实验二 FM 调制与解调实验一、实验目的理解 FM 调制方法与解调方法。二、实验原理本实验中 FM 调制方法： 原始调制信号为 2KHZ 正弦交流信号， 让其通过 V/F（电压 /频率转换，即 VCO 压控振荡器）实现调制过程。本实验中 FM 解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波）三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解FM 调制方法与解调方法。实验二参考结果实验三 ASK 调制与解调实验一、实验目的理解 ASK 调制方法与解调方法。二、实验原理本实验中 ASK 调制方法：键控法（原始数字信号采用250HZ 方波信号代替，载波为 2KHZ 正弦交流信号，利用方波信号切换开关电路实现调制过程。本实验中 ASK 解调方法：非相干解调（包络检波法） 。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解ASK 调制方法与解调方法。实验三参考结果实验四 FSK 调制与解调实验一、实...
